Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
21

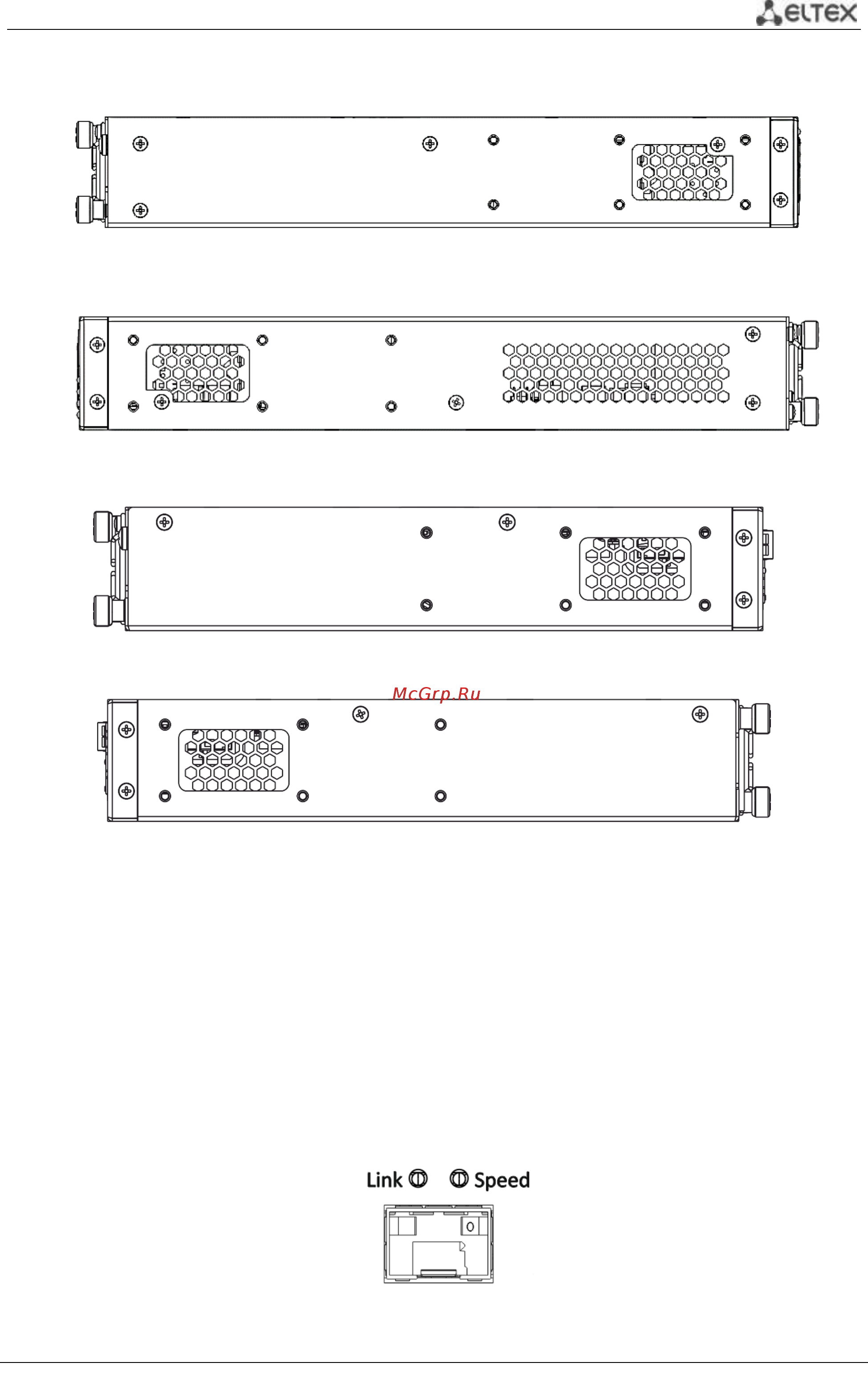

2.4.3 Боковые панели устройства
Рисунок 7 – Левая боковая панель Ethernet-коммутаторов MES5316A, MES5324A, MES5332А
Рисунок 8 – Левая боковая панель Ethernet-коммутаторов MES5316A, MES5324A, MES5332А
Рисунок 9 – Правая боковая панель Ethernet-коммутатора MES5312
Рисунок 10 – Левая боковая панель Ethernet-коммутатора MES5312
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
2.4.4 Световая индикация
Состояние интерфейсов Ethernet индицируется двумя светодиодными индикаторами,
LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение светодиодов показано на рисунках
11, 12.
Рисунок 11 – Внешний вид разъема SFP/SFP+
