Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
19

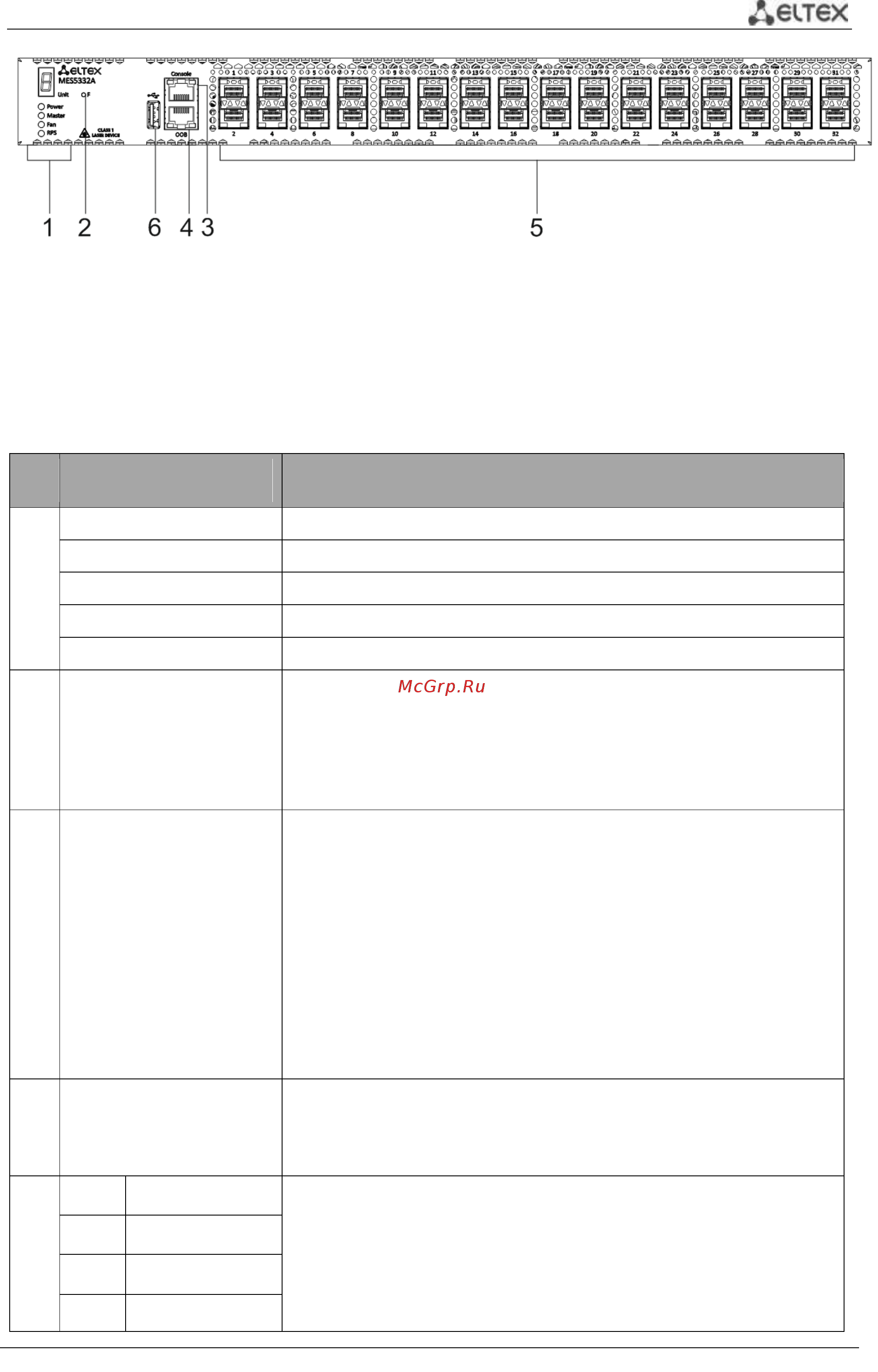

Рисунок 4 – Передняя панель MES5332А
В таблице 10 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели коммутаторов.
Таблица 10 – Описание разъемов, индикаторов и органов управления передней панели MES5312,
MES5316A, MES5324A, MES5332A
№
Элемент передней
панели
Описание
1
Unit ID
Индикатор номера устройства в стеке.
Power
Индикатор питания устройства.
Master
Индикатор режима работы устройства (ведущий/ведомый).
Fan
Индикатор работы вентиляторов.
RPS
Индикатор резервного электропитания.
2
F
Функциональная кнопка для перезагрузки устройства и сброса к заво-
дским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит переза-
грузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит сброс
настроек устройства до заводской конфигурации.
3
Console
Консольный порт для локального управления устройством.
Распиновка разъема следующая:
1 не используется
2 не используется
3 RX
4 GND
5 GND
6 TX
7 не используется
8 не используется
9 не используется
Распайка консольного кабеля приведена в приложении B
4
OOB
Порт (out-of-band) 10/100/1000BASE-T (RJ-45) для удаленного управле-
ния устройством.
Управление осуществляется по сети, раздельно с каналом передачи
данных.
5
[1-12]
MES5312
Слоты для установки трансиверов 10G SFP+/1G SFP.
[1-16]
MES5316A
[1-24]
MES5324A
[1-32]
MES5332A
