Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
22

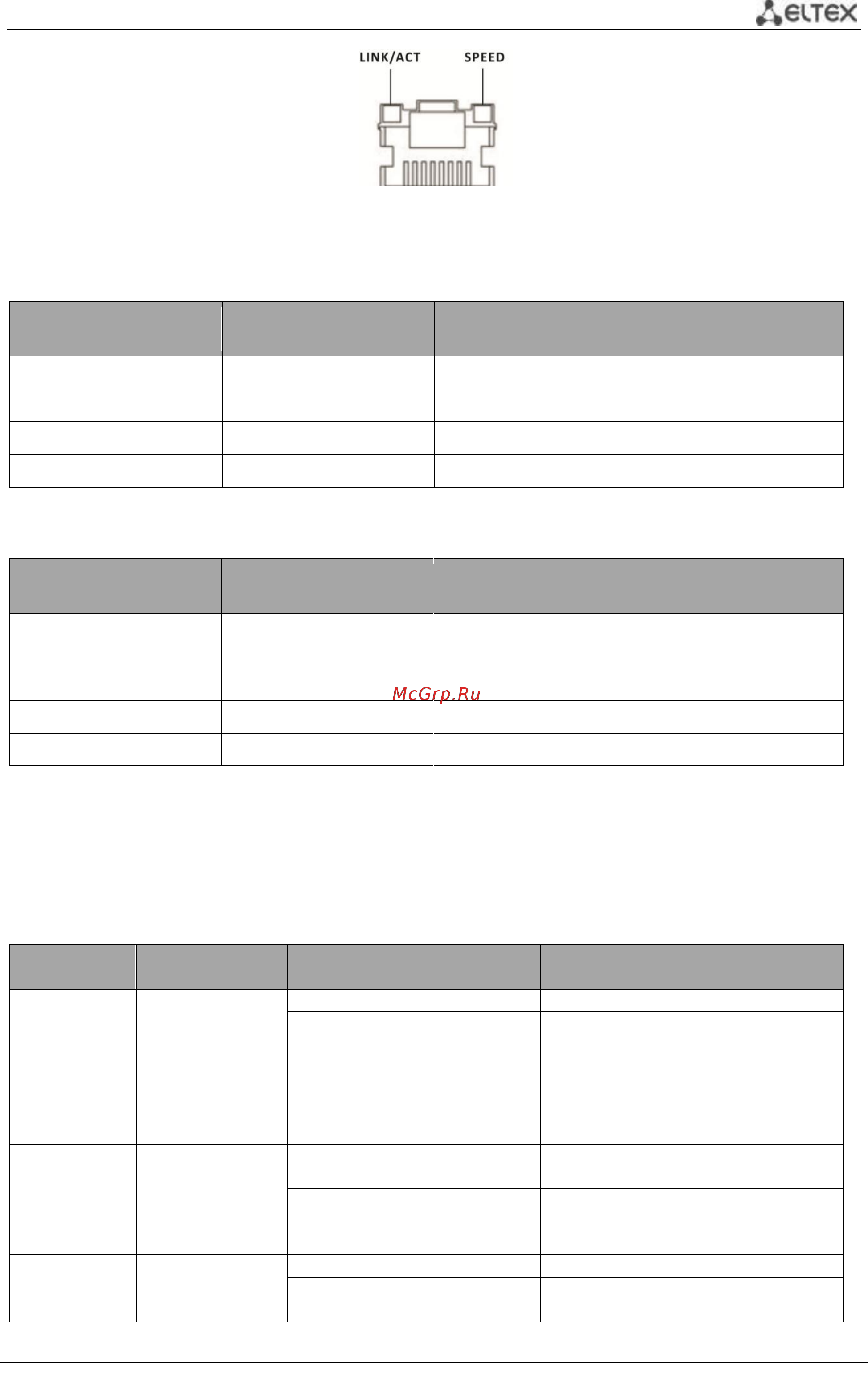

Рисунок 12 – Внешний вид разъема RJ-45
Таблица 12 – Световая индикация состояния XLG-портов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не установлено
Выключен
Горит постоянно
Установлено соединение на скорости 1 Гбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости 10 Гбит/с
X
Мигание
Идет передача данных
Таблица 13 – Световая индикация состояния Ethernet-портов 10/100/1000BASE-T (ООВ)
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не установлено
Выключен
Горит постоянно
Установлено соединение на скорости 10 Mбит/с
или 100Mбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости 1000 Мбит/с
X
Мигание
Идет передача данных
Индикатор Unit ID (1-8) служит для обозначения номера устройства в стеке.
Системные индикаторы (Power, Master, Fan, RPS) служат для определения состояния работы
узлов коммутаторов.
Таблица 14 – Световая индикация системных индикаторов
Название
индикатора
Функция
индикатора
Состояние индикатора
Состояние устройства
Power
Состояние
источников
питания
Выключен
Питание выключено
Зеленый, горит постоянно
Питание включено, нормальная
работа устройства
Оранжевый
Отсутствие первичного питания
основного источника (при питании
устройства от резервного источника)
или авария основного источника
Master
Признак
ведущего
устройства при
работе в стеке
Зеленый, горит постоянно
Устройство является «мастером»
стека
Выключен
Устройство не является «мастером»
в стеке или не задан режим
стекирования
Fan
Состояние
вентилятора
охлаждения
Зеленый, горит постоянно
Все вентиляторы исправны
Красный, горит постоянно
Отказ одного или более
вентиляторов
