Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
68
5.9.3 Настройка Private VLAN
Технология Private VLAN (PVLAN) позволяет производить разграничение трафика на втором
уровне модели OSI между портами коммутатора, которые находятся в одном широковещательном
домене.
На коммутаторах может быть сконфигурировано три типа PVLAN портов: promiscuous –
порт, который способен обмениваться данными между любыми интерфейсами,
включая isolated и community-порты PVLAN;
isolated – порт, который полностью изолирован от других портов внутри одного и того
же PVLAN, но не от promiscuous-портов. PVLANы блокируют весь трафик, идущий в
сторону isolated-портов, кроме трафика со стороны promiscuous-портов; пакеты со
стороны isolated-портов могут передаваться только в сторону promiscuous-портов;
community – группа портов, которые могут обмениваться данными между собой и
promiscuous-портами, эти интерфейсы отделены на втором уровне модели OSI от всех
остальных community интерфейсов, а также isolated-портов внутри PVLAN.
Процесс выполнения функции дополнительного разделения портов с помощью технологии
Private VLAN представлен на рисунке 22.

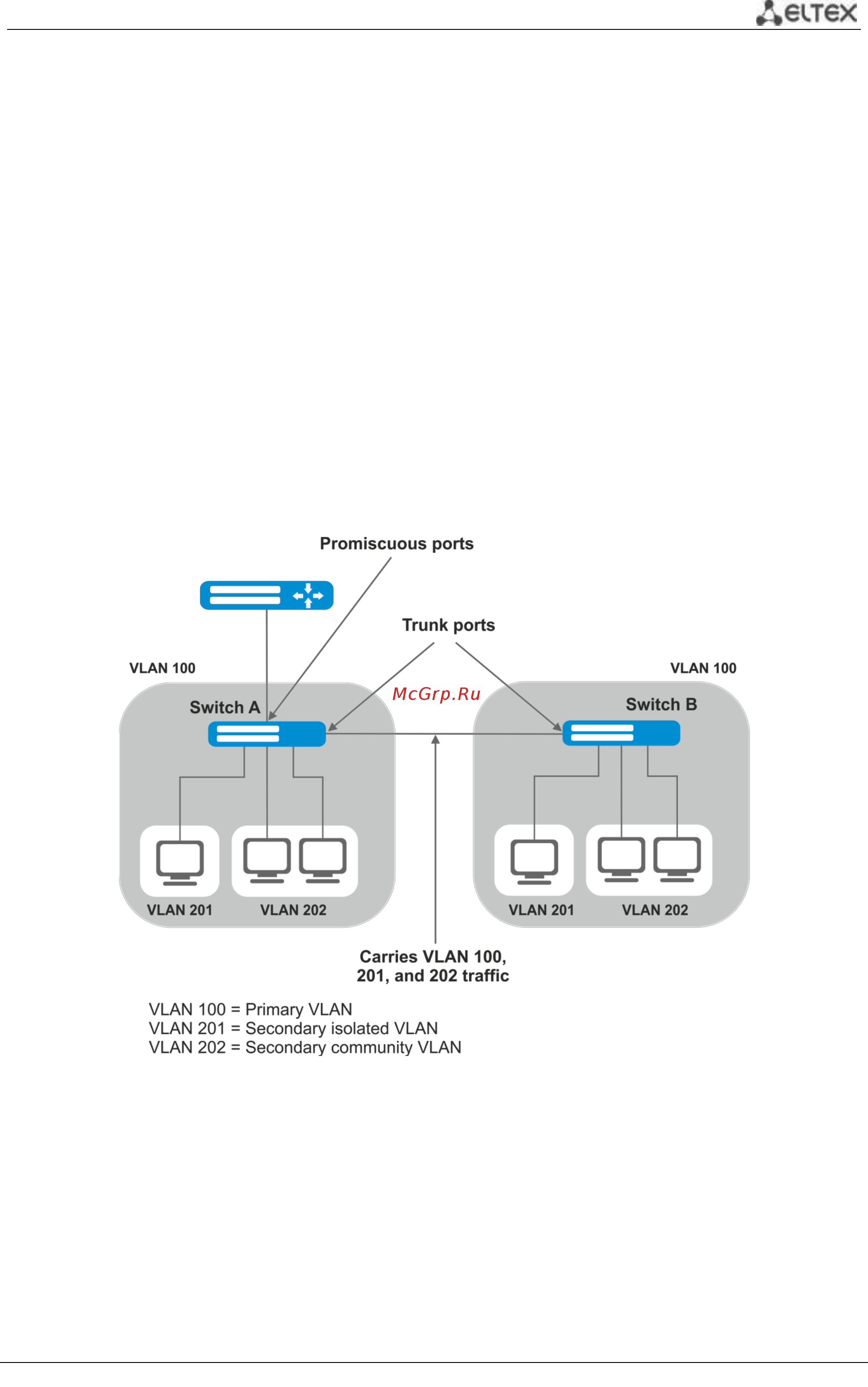

Рисунок 22 – Пример работы технологии Private VLAN
Вид запроса командной строки в режиме конфигурации интерфейса Ethernet, интерфейса
Vlan, интерфейса группы портов:
console# configure
console(config)# interface {tengigabitethernet te_port | port-channel
group | range {…} | vlan vlan_id}
console(config-if)#
