Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
20
6
MES5316A
MES5324A
MES5332A
USB-порт.

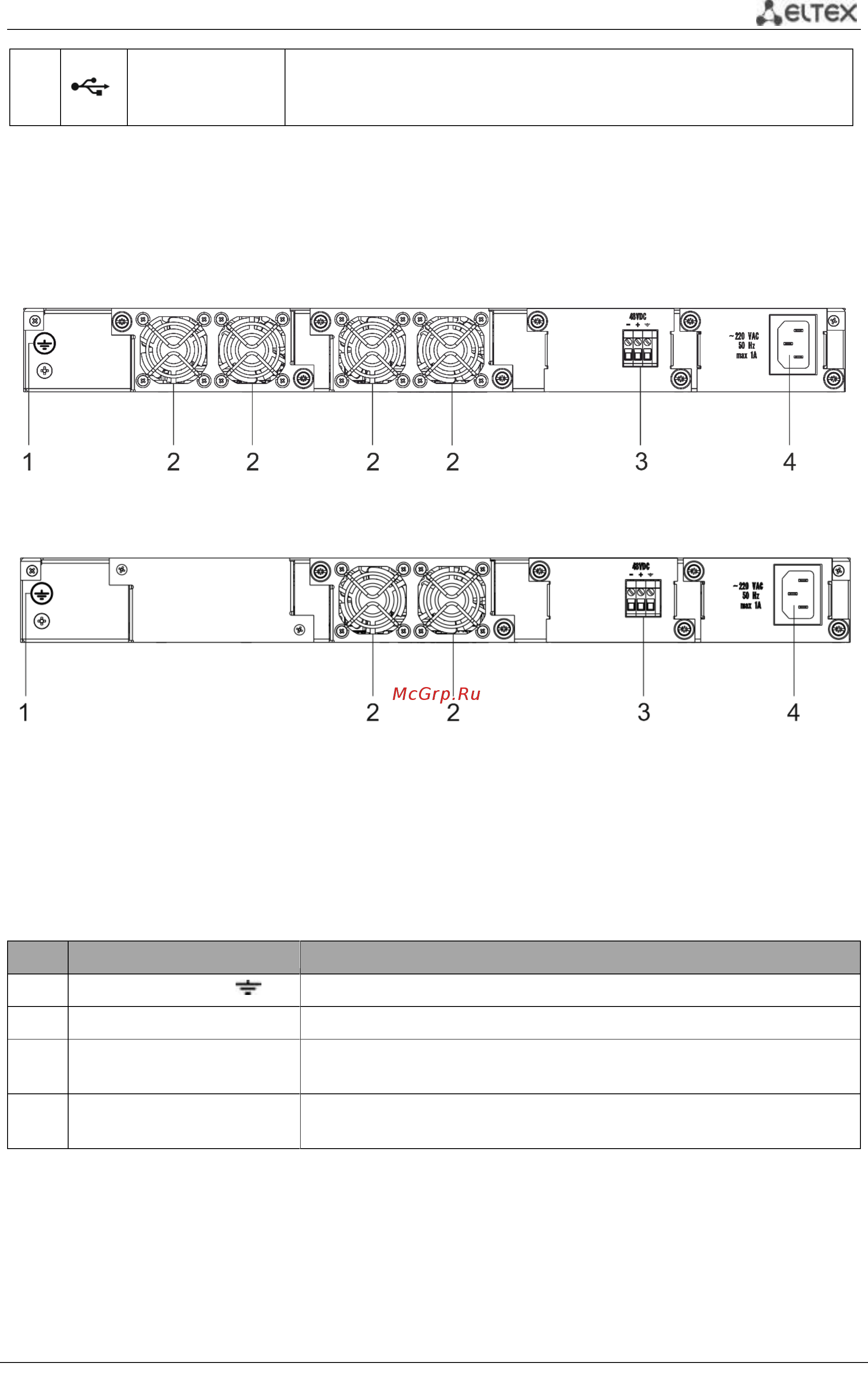

2.4.2 Задняя панель устройства
Внешний вид задней панели коммутаторов MES5312, MES5316A, MES5324A, MES5332A
приведен на рисунках 5, 6.
Рисунок 5 – Задняя панель MES5312, MES5324A, MES5332A
Рисунок 6 – Задняя панель MES5316A
В таблице 11 приведен перечень разъемов, расположенных на задней панели коммутаторов
MES5312, MES5316A, MES5324A, MES5332A.
Таблица 11 – Описание разъемов задней панели коммутаторов MES5312, MES5316A, MES5324A,
MES5332A
№
Элемент задней панели
Описание
1
Клемма заземления
Клемма для заземления устройства.
2
Вентиляторы
3
48VDC
Разъем для подключения к источнику электропитания постоянного
тока.
4
~220 VAC 50 Hz max 1A
Разъем для подключения к источнику электропитания переменного
тока.
