NINFA N 24 MCS
88 RU
cod. 3540P021 - 10/2008 (Rev. 00)
Регулирование давления воды в системе отопления
При заполнении холодной системы отопления, давление воды, контролируемое по показаниям установленного на котле
водомера, должно составлять примерно 1,0 бар. Если во время работы давление воды в системе упало до величины ниже
минимально допустимой, то электронным блоком управления котлом выводится код неисправности F37 (рис. 15).

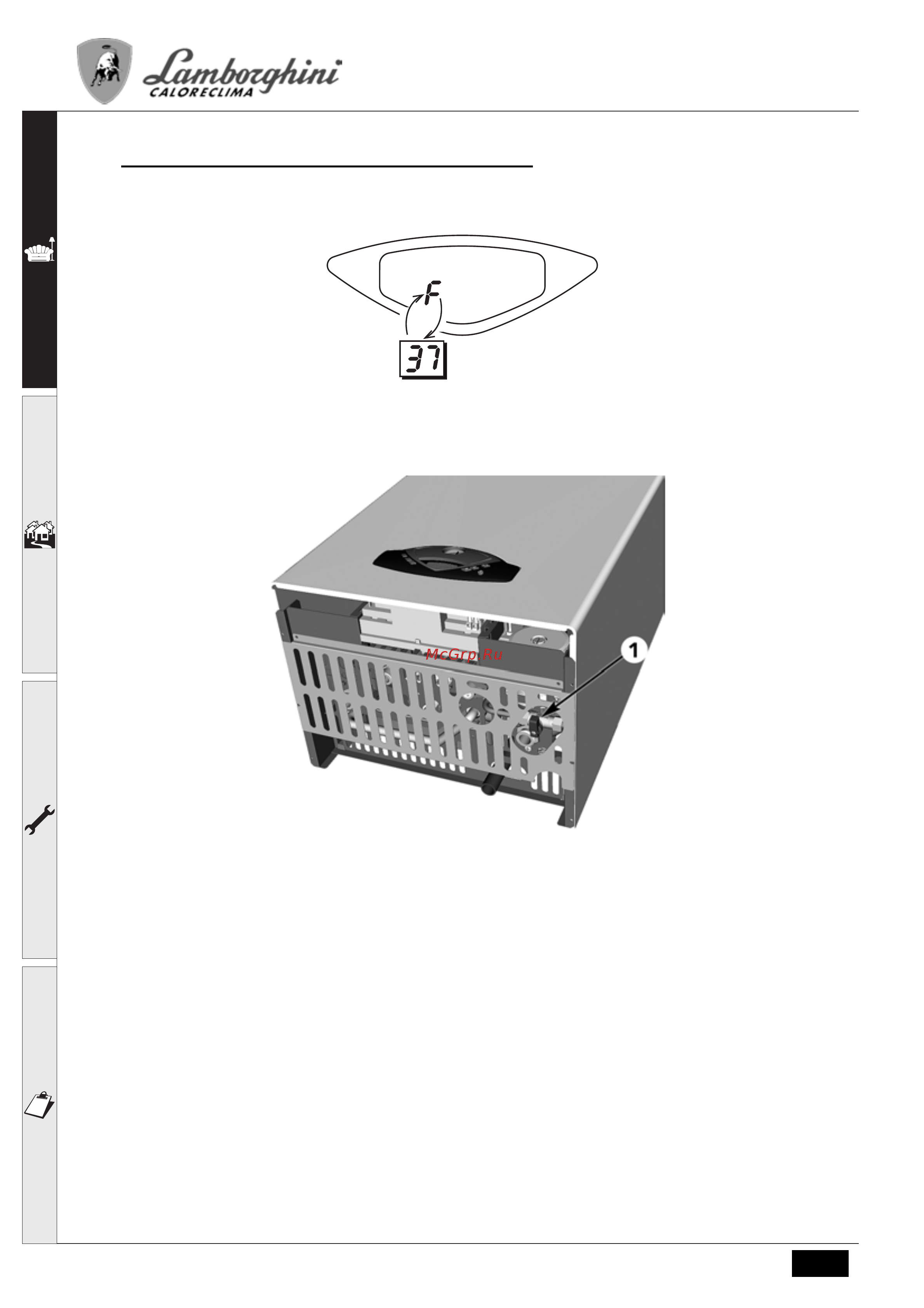

рис. 15 - Недостаточное давление воды в системе отопления
Открыв кран для заливки
воды (Поз. 1 - рис.16), доведите давление в системе до величины свыше 1,0 бар.
рис. 16 - Кран для заполнения системы отопления
A
После восстановления давления в системе происходит автоматическое включение цикла спуска воздуха (120
секунд), причем на дисплее высвечивается символ FH.
По окончании операции всегда закрывайте кран заливки воды (поз. 1 - рис. 16)
