NINFA N 24 MCS
83RU
cod. 3540P021 - 10/2008 (Rev. 00)

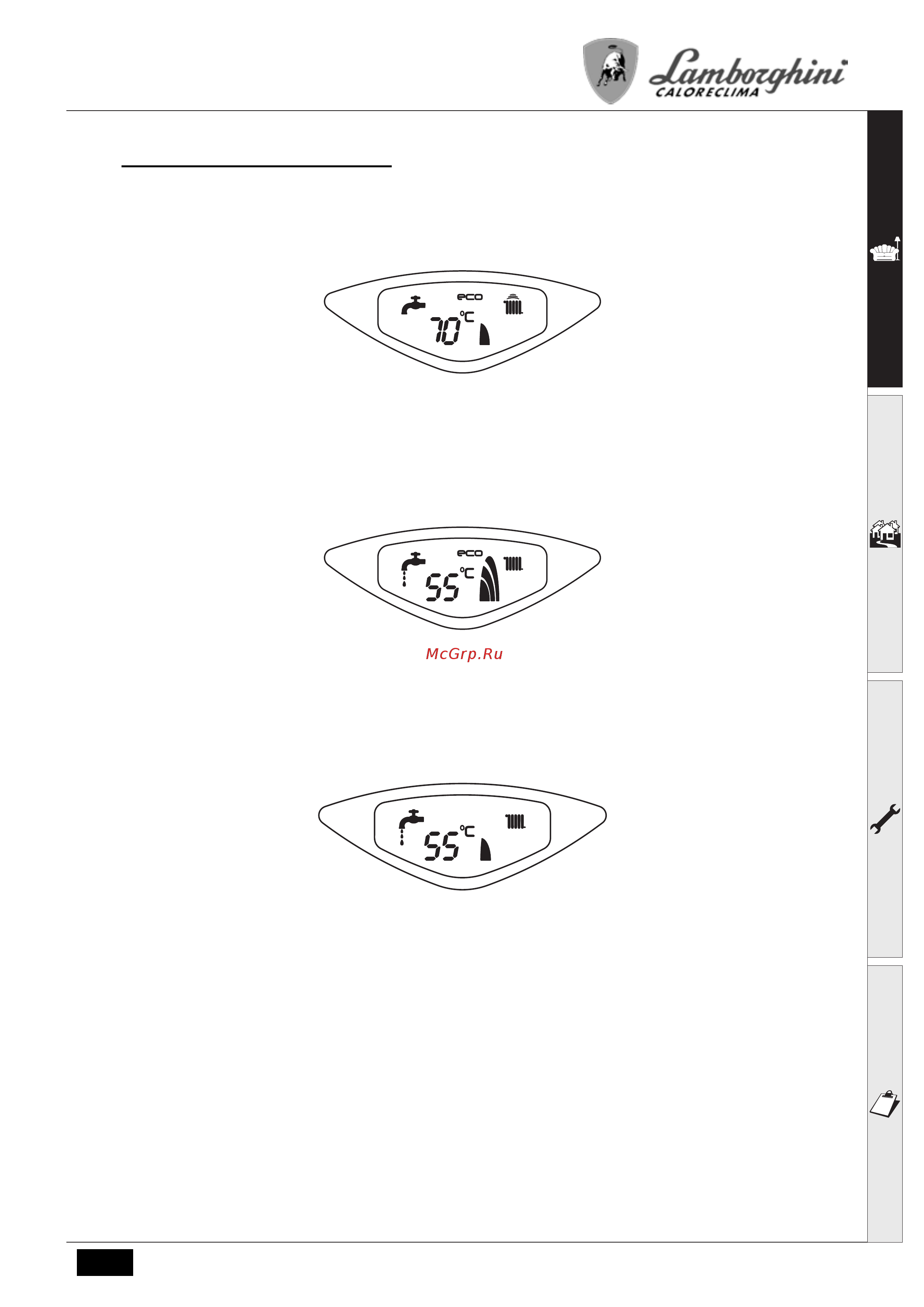

Индикация во время работы котла
Отопление
О поступлении команды на включение отопления (от комнатного термостата или от пульта ДУ с таймером) предупреждает
мигание индикатора теплого воздуха, установленного на радиаторе (поз. 13 и 14 - рис.1).
На дисплее (поз 11 - рис.1) высвечивается температура в подающем контуре системы отопления.
рис.2
ГВС
О поступлении команды на включение системы ГВС, генерируемой при заборе горячей воды, предупреждает мигание
соответствующего индикатора на кране (поз. 8 и 9 - рис.1).
На дисплее (поз. 11 - рис.1) высвечивается температура в подающем контуре системы ГВС.
рис.3
Режим Comfort
О поступлении команды на переключение в режим Comfort (восстановление внутренней температуры котла) предупреждает
мигание индикатора под краном (поз. 9 - рис.1).
На дисплее (поз. 11 - рис.1) высвечивается температура воды в котле.
рис.4
