NINFA N 24 MCS
92 RU
cod. 3540P021 - 10/2008 (Rev. 00)
3. Эксплуатация и техническое обслуживание
Любые работы по регулировке, перенастройки на другой вид газа, вводу в эксплуатацию и техническому обслуживанию,
описанные в следующих параграфах, должны производиться только квалифицированным персоналом(удовлетворяющим
профессиональным техническим требованиям, предусмотренным действующим законодательством), таким как персонал
местного центра сервисного обслуживания.
LAMBORGHINI снимает с себя всякую ответственность за вред, причиненный людям и/или имуществу в
результате
несанкционированного изменения конструкции аппарата неквалифицированным и неуполномоченным персоналом.
3.1 Регулировки
Перенастройка котла на другой вид газа
Котел рассчитан для работы как на метане, так на сжиженном нефтяном газе. Подготовка котла к работе на том или другом
газовом топливе производится на заводе, причем соответствующее указание приведено на упаковке, а также на табличке
технических данных, установленной на самом аппарате. В случае необходимости перенастройки котла на газ, отличный от
газа, для
которого он был настроен на заводе, необходимо приобрести специально предусмотренный для этой цели комплект
и действовать, как указано ниже:
1. В зависимости от типа используемого газа замените имеющиеся на горелке форсунки форсунками, указанными в таблице
технических данных в sez. 4.4.
2. Изменение параметра, соответствующего типу газа:
• переключите котел в дежурный режим
• нажмите кнопку RESET (поз. 6 -
рис.1) в течение 10 секунд: при этом на дисплее высвечивается “TS“ мигающим
свечением.
• нажмите клавишу RESET (поз. 6 - рис.1): при этом на дисплее высвечивается “P01“.
• Нажмите кнопки рис.1 (поз. 1 и 2 - ) для задания параметра 00 (при работе на метане) или параметра 01 (при работе
на сжиженном нефтяном газе).
• Нажмите клавишу RESET (поз. 6 - рис.1) в течение 10 секунд.
• При
этом котел вернется в дежурный режим.
3. Отрегулируйте минимальное и максимальное давление на горелке (см. соответствующий параграф), задав значения,
указанные в таблице технических данных, соответствующие типу используемого газа
4. Наклеите табличку, входящую в состав комплекта для переоборудования, рядом с табличкой технических данных для
подтверждения выполненного переоборудования.
Активация режима TEST
Одновременно нажмите клавиши рис.1 (дет. 3 и 4 - ) в течение 5 секунд для активации режима TEST. Котел включится на
максимальной мощности, заданной так, как указано в следующем параграфе.
При этом символы системы отопления (поз. 24 - рис.1) и ГВС (поз. 12 рис.1- ) начинают мигать; я рядом с ними отображаются
соответственно тепловая мощность и мощность розжига.

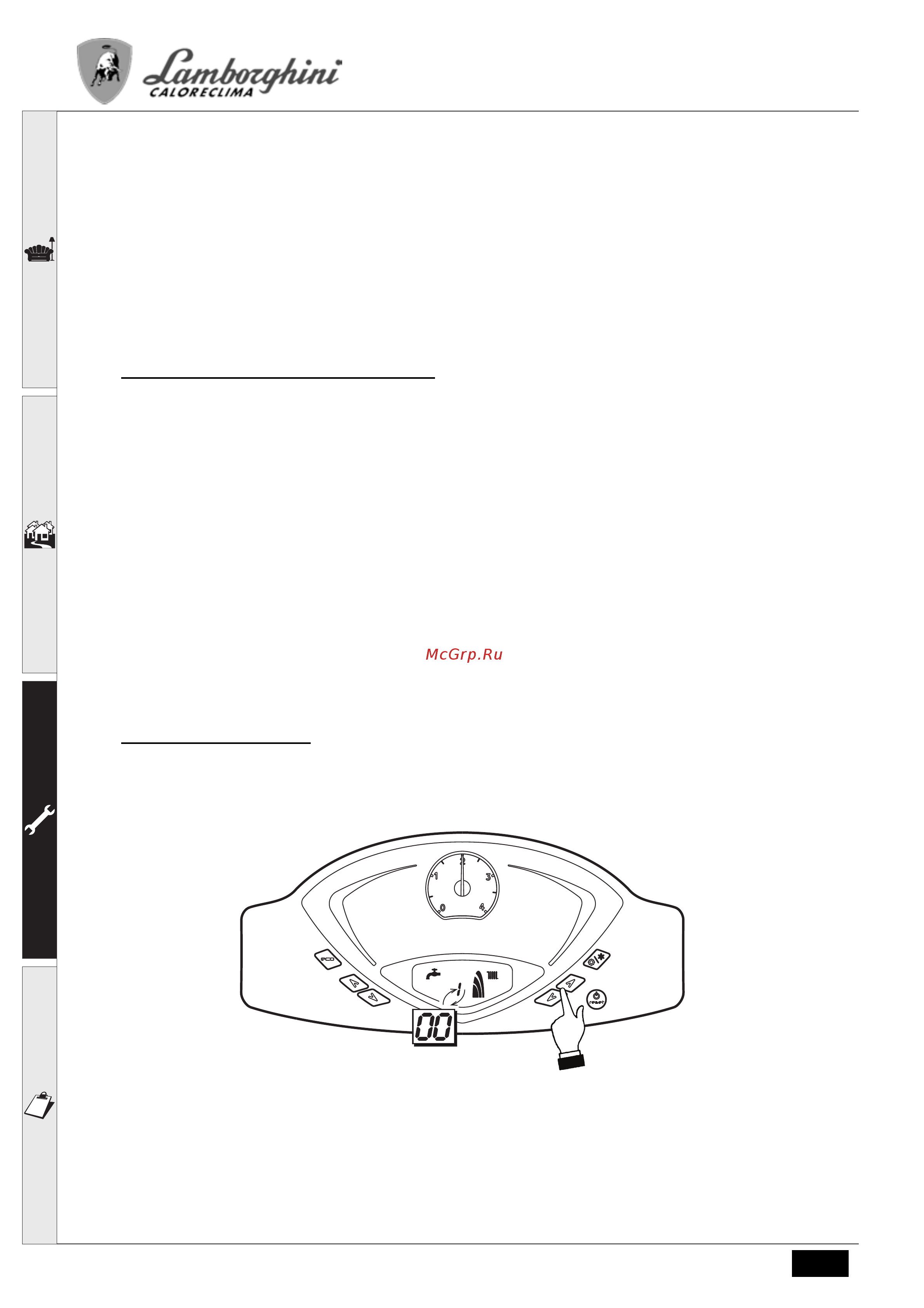

рис. 19 - Режим TEST (мощность
системы отопления = 100%)
Для выключения режима TEST повторите процедуру включения.
В любом случае режим TEST автоматически отключится через 15 минут.
