NINFA N 24 MCS
93RU
cod. 3540P021 - 10/2008 (Rev. 00)
Регулировка давления на горелке
В настоящем агрегате, работающем на принципе модуляции пламени, используются две постоянные величины давления:
минимальная и максимальная, которые должны соответствовать значениям, приведенным в таблице технических данных
для используемого типа газа.
• Подключите надлежащий манометр к контрольной точке измерения давления "B", расположенной после газового
клапана.
• Снимите защитный колпачок "D".
• Для включения котла в режиме TEST одновременно
держите нажатыми кнопки установки температуры в режиме
отопления (детали 3 и 4 - рис.1) в течение 5 секунд.
• Установите мощность отопления на 100.
• Отрегулируйте максимальное давление с помощью регулировочного винта "G", поворачивая его по часовой стрелке для
увеличения и против часовой стрелки для понижения.
• Отсоедините одно из быстроразъемных соединений кабеля "C" на газовом клапане.
• Отрегулируйте минимальное давление
с помощью регулировочного винта "Е", поворачивая его по часовой стрелке для
уменьшения и против часовой стрелки для увеличения.
• Снова присоедините быстроразъемное соединение кабеля "С" на газовом клапане.
• Убедитесь, что максимальное давление не изменилось.
• Установите на место защитный колпачок "D".
• Для выхода из режима TEST повторите такую же операцию, которая была произведена
при его задании, или подождите
15 минут.
A
Выполнив контроль давления или его регулировку, обязательно запломбируйте регулировочный винт
краской или специально предусмотренной для этой цели печатью.

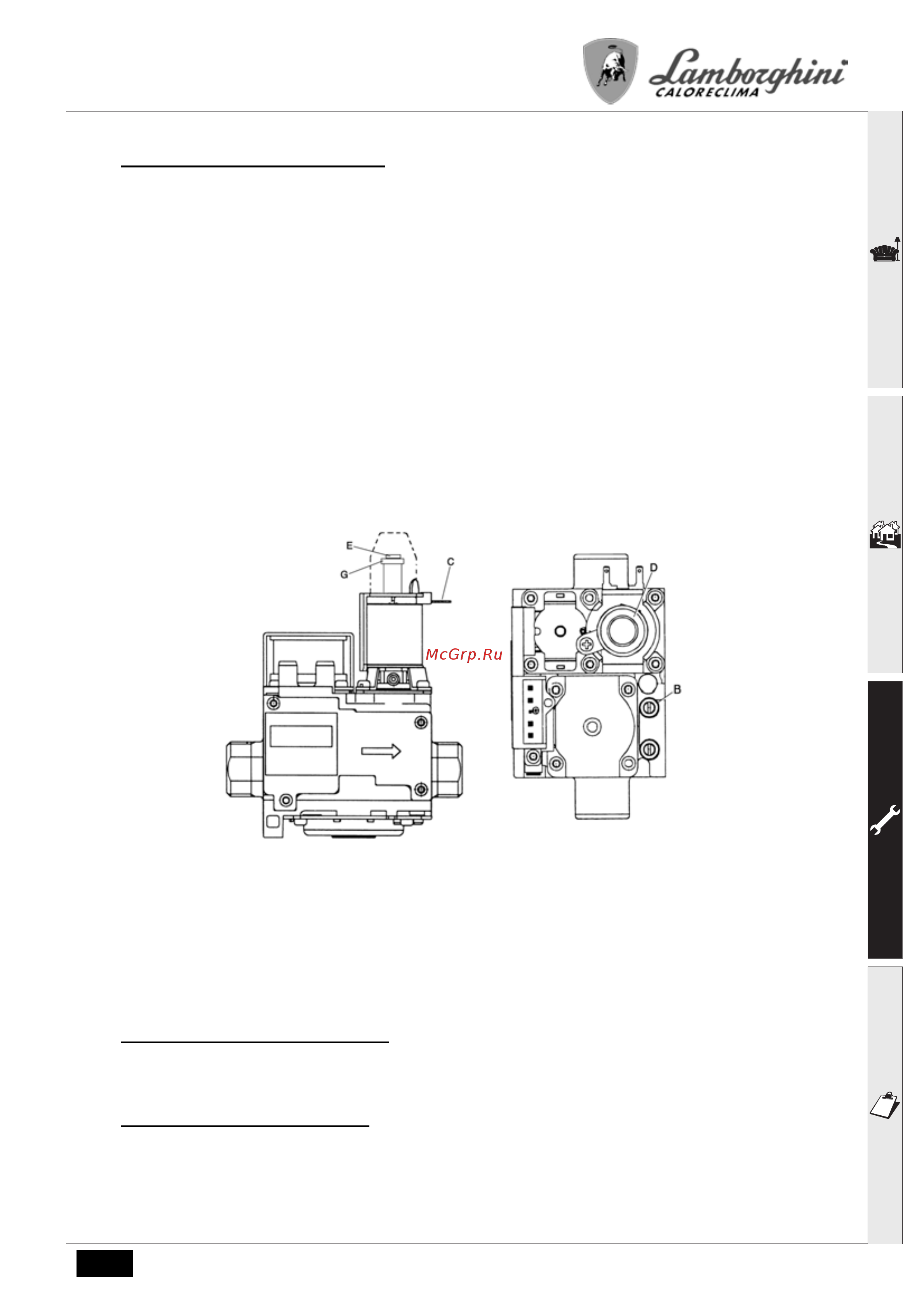

рис. 20 - Газовый клапан
B Контрольная точка измерения давления, расположенная после газового клапана
E Регулировка минимального давления
C Кабель Modureg
G Регулировка минимального давления
D Защитный колпачок
Регулировка мощности отопления
Для регулировки мощности отопления установите котел в режим TEST (см. sez. 3.1). Нажмите кнопки (поз. 3 и 4 - рис.1) для
увеличения или уменьшения мощности (Минимальная мощность = 00 - максимальная мощность = 100). При нажатии кнопки
RESET в течение 5 секунд сохранится только что заданная максимальная мощность. Выйдите из режима TEST (см. sez. 3.1).
Регулировка мощности розжига
Для регулировки мощности розжига установите котел в режим TEST (см. sez. 3.1). Нажмите кнопки рис.1 (поз. 1 и 2 - ) для
увеличения или уменьшения мощности (Минимальная мощность = 00 - Максимальная мощность = 60). При нажатии кнопки
RESET в течение 5 секунд сохранится только что заданная мощность розжига. Выйдите из режима TEST (см. sez. 3.1).
