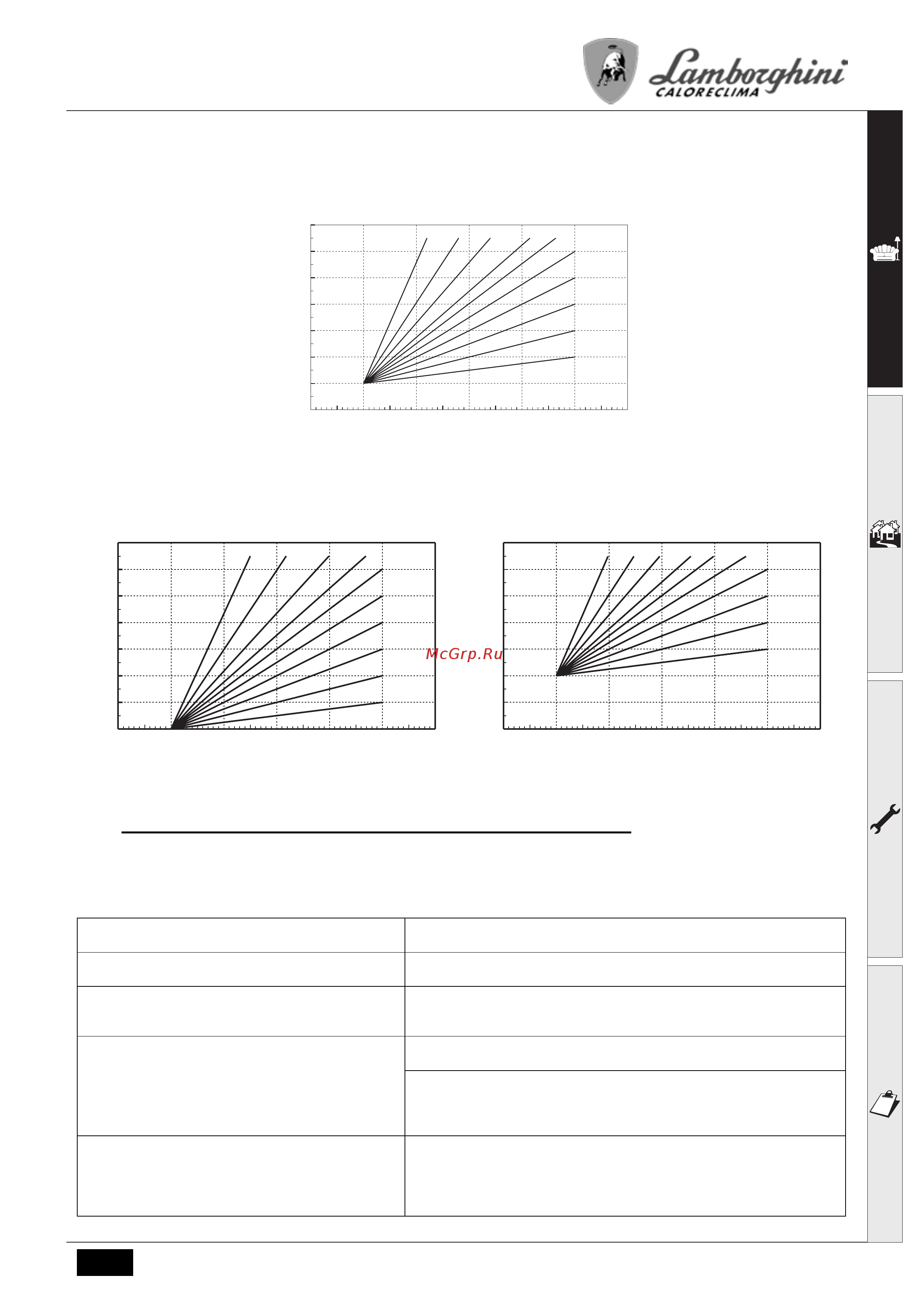

NINFA N 24 MCS
87RU
cod. 3540P021 - 10/2008 (Rev. 00)
Если температура в помещении ниже желаемой, то рекомендуется выбрать кривую высшего разряда и наоборот. Выполните
регулировку путем изменения значений на одну единицу в сторону увеличения или уменьшения и проверьте, каким образом
это скажется на температуре в помещении.
рис. 13 - Компенсационные характеристики
рис.14 - Пример параллельного смещения компенсационных характеристик
Регулирование с дистанционного пульта управления с таймером
A
Если к котлу подключено устройство дистанционного управления с таймером (опция), вышеописанные регулировки
производятся так, как указано в таблица 1.
Таблица.1
Регулировка температуры воды в системе
отопления
Регулирование можно осуществлять как с пульта дистанционного
управления с таймером, так и с пульта управления котлом.
Регулировка температуры в системе горячего
водоснабжения (ГВС)
Регулирование можно осуществлять как с пульта дистанционного
управления с таймером, так и с пульта управления котлом.
Переключение режимов "Лето"/"Зима" Режим "Лето"
обладает приоритетом над командой на включение
отопления, которая может поступить от пульта дистанционного
управления.
Выбор режимов ECO/COMFORT При отключении режима ГВС с пульта ДУ котел переходит в режим "Eco-
nomy". В этом случае кнопка рис.1 поз. 7 - на панели котла отключена.
При включении режима ГВС с устройства ДУ с таймером котел
устанавливается в режим Comfort.
В этом случае с помощью кнопки рис.1
поз. 7 - на панели управления котлом имеется возможность выбрать
любой из этих двух режимов.
Плавающая температура Регулирование в режиме плавающей температуры можно производить как
с пульта дистанционного управления, так и с помощью электронного
блока управления котлом: приоритетом обладает регулирование в
режиме плавающей температуры, выполняемое электронным
блоком
котла.
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
6
8910
7
20 10 0 -10 -20
20
30
40
50
60
70
80
90
85
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
