NINFA N 24 MCS
90 RU
cod. 3540P021 - 10/2008 (Rev. 00)
Морозащитный комплект для установки снаружи (опция)
В случае установки снаружи в частично защищенном месте, котел должен быть снабжен комплектом для защиты контура
ГВС от замерзания. Комплект включает в себя термостат (A рис. 17) и четыре электрических нагревательных элементов (R...
рис.17). Подключите комплект к электронной плате, руководствуясь электрической схемой (см. рис. 25). Установите
термостат и нагревательные элементы на трубопроводы системы ГВС, в положении
, указанном на следующем чертеже.

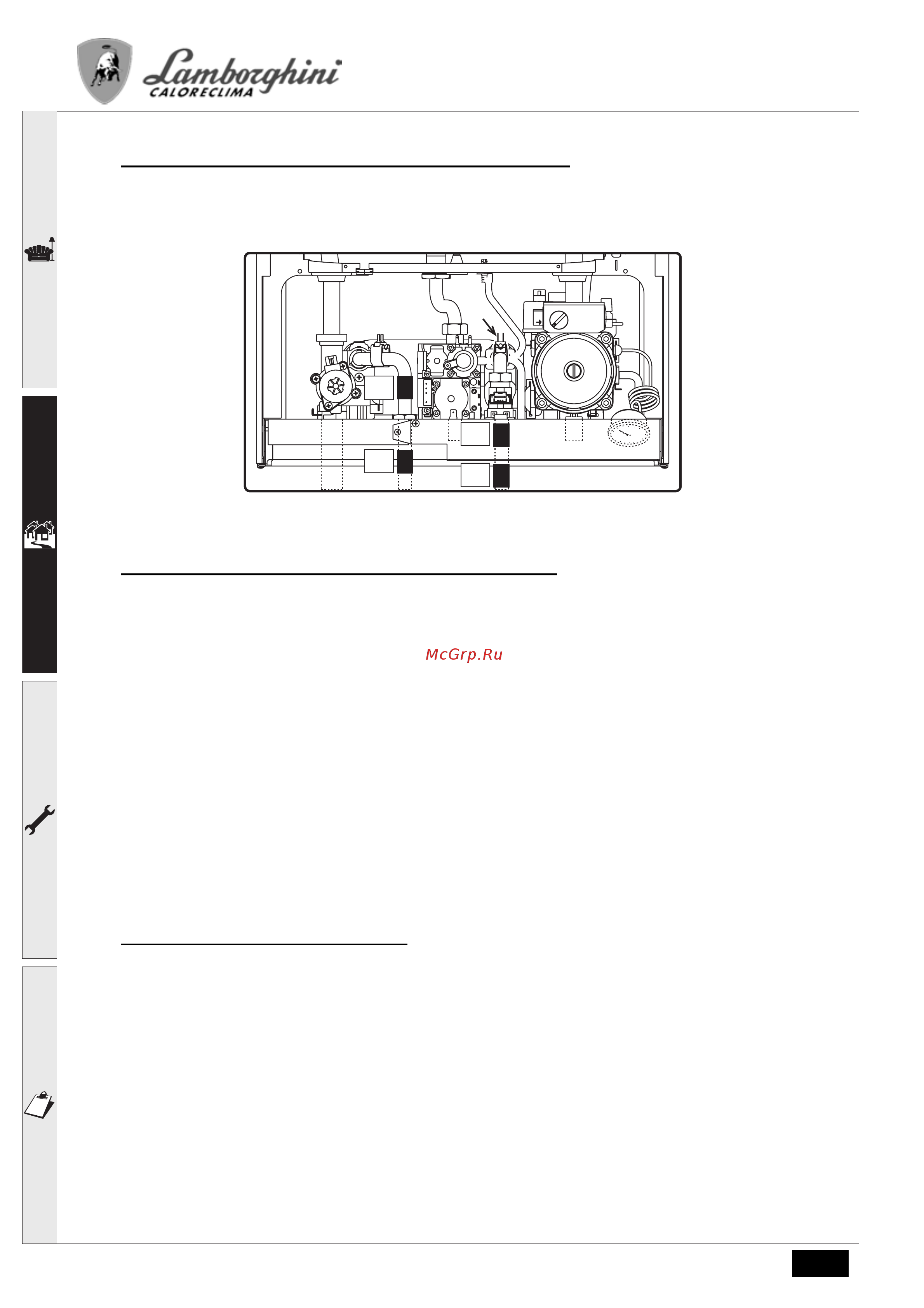

рис. 17 - Размещение нагревателей и морозозащитного термостата
Ветрозащитная решетка для установки снаружи (опция)
Если котел устанавливается снаружи в недостаточно хорошо защищенном месте, по завершении соединений
гидравлических и газовых труб следует установить специальную ветрозащитную решетку по указанным в комплекте
инструкциям.
2.4 Газовые соединения
B
Перед выполнением подключения удостоверьтесь, что котел отрегулирован для работы на имеющемся в Вашей
магистрали газе и тщательно прочистите все газовые трубы для удаления остаточных загрязнений или посторонних
включений, могущих помешать правильной работе агрегата.
Газовую магистраль следует подключать к соответствующей точке соединения (см. рис. 22) с соблюдением действующих
норм, с помощью жесткой металлической трубы
или шланга из нержавеющей стали со сплошной стенкой; при этом следует
установить газовый вентиль между магистралью и котлом. Проверьте герметичность всех газовых соединений. Пропускная
способность счетчика газа должна быть достаточным для одновременной работы всех подключенных к нему устройств.
Диаметр газовой трубы, выходящей из котла, не является определяющим при выборе диаметра трубы между
котлом и
счетчиком; этот выбор должен быть сделан в зависимости от длины и потерь напора в соответствии с действующими
нормами.
B
Не используйте газовые трубы для заземления электрических установок.
2.5 Электрические соединения
Подключение к сети электропитания
B
Электрическая безопасность аппарата обеспечивается только при его правильном подключении к контуру
заземления, отвечающему требованиям действующих норм техники безопасности. Эффективность контура
заземления и его соответствие нормам должны быть проверены квалифицированным персоналом. Изготовитель
не несет никакой ответственности за ущерб, могущий быть причиненным отсутствием заземления агрегата.
Удостоверьтесь также, что система электропитания соответствует максимальной потребляемой мощности
агрегата
, указанной на табличке номинальных данных.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым шнуром типа "Y" без вилки.
Подключение к сети должно быть постоянным, причем между местом подключения к сети и котлом следует установить
двухполюсный размыкатель с расстоянием между разомкнутыми контактами не менее 3 мм, а также предохранители макс.
номиналом
3A. При подключении к сети важное значение имеет соблюдение полярности (фаза: коричневый провод /
нейтраль: синий провод / земля: желто-зеленый провод). При монтаже или замене сетевого шнура земляной провод должен
быть выполнен на 2 см длиннее остальных.
B
Сетевой шнур агрегата не подлежит замене самим пользователем. В случае повреждения сетевого шнура
выключите агрегат; обращайтесь для его замены исключительно к квалифицированным специалистам. В случае
замены сетевого шнура используйте исключительно кабель типа “HAR H05 VV-F” 3x0,75 мм2 с максимальным
внешним диаметром 8 мм.
R1
A
R2
R4
R3
