NINFA N 24 MCS
91RU
cod. 3540P021 - 10/2008 (Rev. 00)
Термостат комнатной температуры (опция)
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОНТАКТАМИ НЕ
ПОД НАПРЯЖЕНИЕМ. ПРИ ПОДАЧЕ НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ
ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной программой управления или таймера, не
следует запытывать их через размыкающие контакты. В зависимости от типа устройства
питание должен
подводиться напрямую от сети или от батареек.

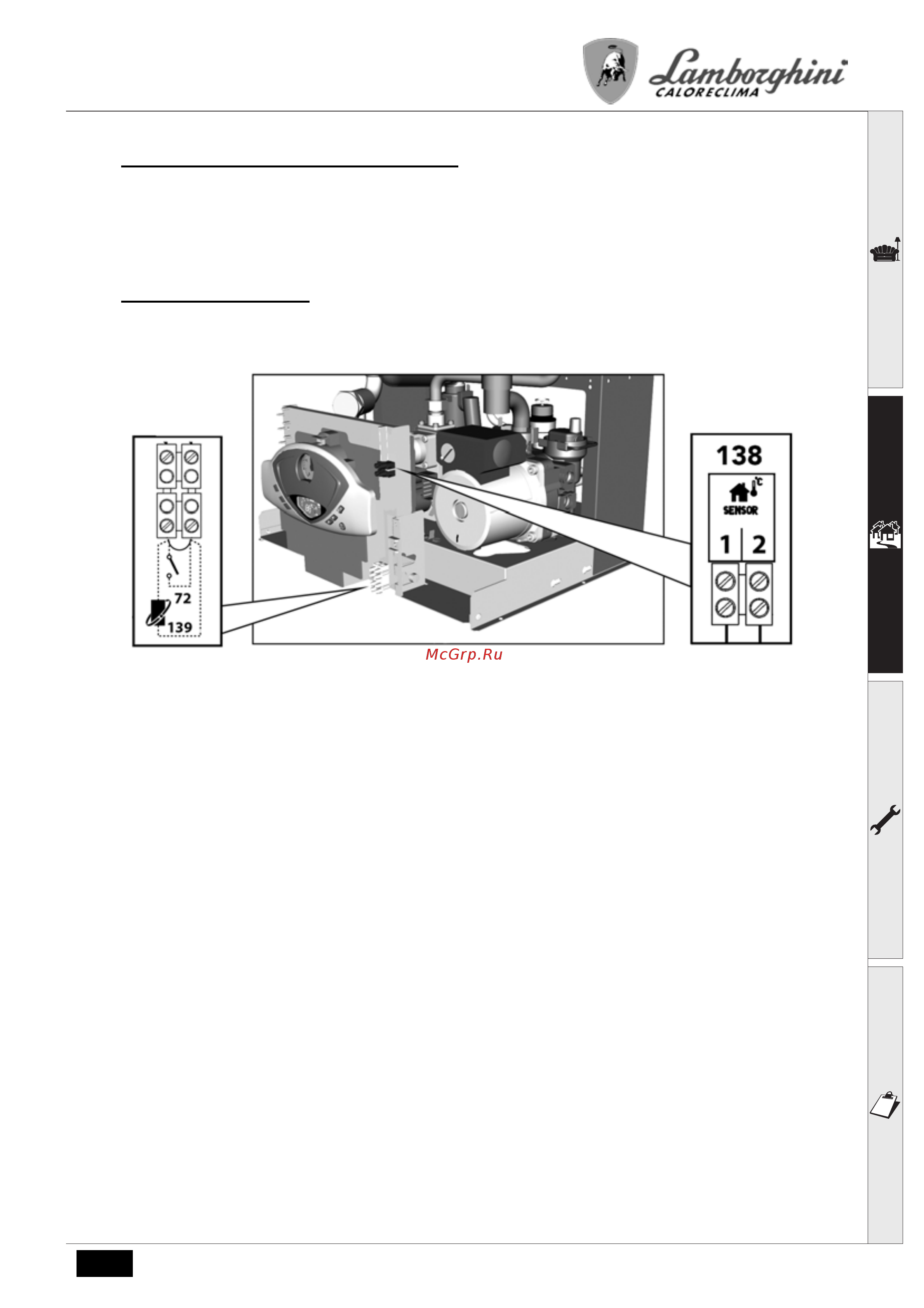

Доступ к блоку зажимов
Сняв кожух котла, получается доступ к блоку зажимов, используемых для выполнения электрических соединений.
Расположение зажимов и их назначение показаны также на электрической схеме в рис.25.
рис. 18 - Доступ к блоку зажимов
2.6 Подключение котла к дымоотводу
Диаметр трубы, используемой для подсоединения котла к дымоходу должем быть не менее диаметра патрубка на
прерывателе тяги. После прерывателя тяги необходимо предусмотреть прямой вертикальный участок дымохода длиной не
менее 0,5 метра. Размеры и монтаж дымоходов и трубы для подсоединения к ним котла должны соответствовать
действующим нормам
