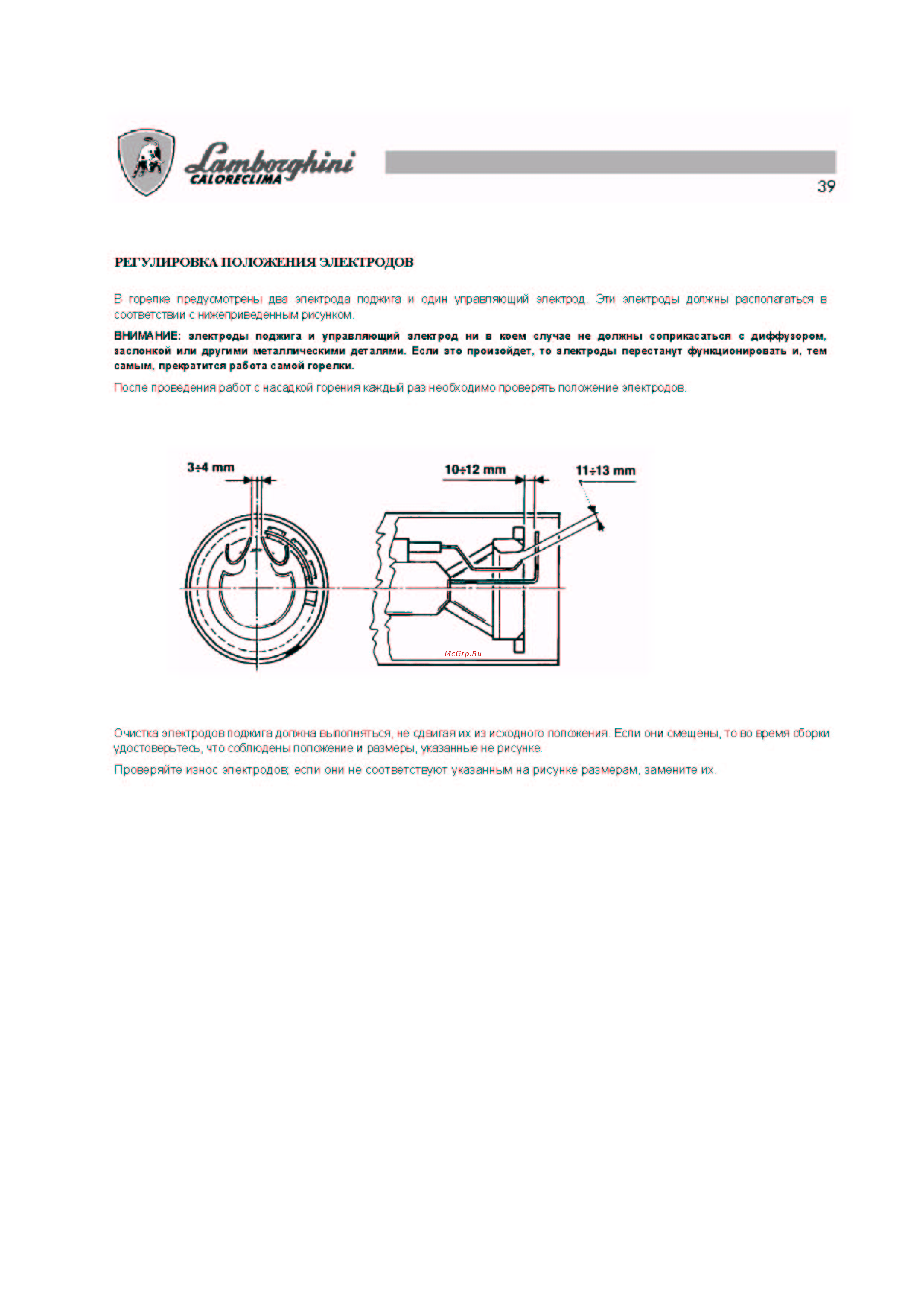

39 РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЭЛЕКТРОДОВ В горелке предусмотрены два электрода поджига и один управляющий электрод Эти электроды должны располагаться в соответствии с нижеприведенным рисунком ВНИМАНИЕ электроды поджига и управляющий электрод ни в коем случае не должны соприкасаться с диффузором заслонкой или другими металлическими деталями Если это произойдет то электроды перестанут функционировать и тем самым прекратится работа самой горелки После проведения работ с насадкой горения кэкдый раз необходимо проверять положение электродов З тгп 10 12 тт 11 13 тт Очистка электродов поджига должна выполняться не сдвигая их из исходного положения Если они смещены то во время сборки удостоверьтесь что соблюдены положение и размеры указанные не рисунке Проверяйте износ электродов если они не соответ ст вуют указанным на рисунке размерам замените их
