Lamborghini EM 50-МE [14/22] Lgb 22 блок управления
Содержание
- Общие положения 2
- Все узлы и детали можно легко осмотреть и проверить без отключения от магистрали подачи газа горелки заключены в кожух что означает что они очень компактны звуконепроницаемы и безопасны в эксплуатации 4
- Представленная модель горелки является модуляционной инжекторной работающей на газо воздушной смеси подаваемой в насадку сгорания горелка является полностью автоматически управляемой и оснащена устройства контроля гарантирующими максимальную безопасность эксплуатации она может подключаться к любому типу камеры сгорания с положительным либо отрицательным давлением в пределах предусмотренного рабочего диапазона 4
- Lnq smm т u x i i и i ii гм 5
- Габариты mm 5
- Модель a bcdef06 5
- Составные части 5
- 00 180 00 6
- 20 636 00 6
- 35 12735 6
- 5 74 4 6
- 6 21 1 6
- 9 26 5 6
- М 70 м 6
- Рабочие кривые 6
- Технические характеристики 6
- 2345 367 89 12 3 10 11 7
- Кривые давления расхода газа 7
- Эти кривые показывают давление газа в миллибарах в точках р и р вдоль линии подачи газа необходимое для достижения определенного расхода газа в куб м час давления измерялись при работающей горелке и при давлении 0 мбар в камере сгорания если камера сгорания работает с наддувом необходимое давление газа должно быть таким как указано в диаграмме плюс то давление которое существует в камере сгорания 7
- Thermal output 8
- Монтаж на котле 8
- Размеры пламени 9
- З тгп 10 12 тт 11 13 тт 10
- Регулировка положения электродов 10
- Dbbbbdsbqdbieibíelq 11
- X z s в а 11
- Схемы электрических соединений 11
- Мод 13
- Lgb 22 блок управления 14
- Подключение газа 15
- Регулировки 15
- 8127 ts1 17
- Qs х 100 qn 17
- __________________ ______________ 17
- Твхов 100 17
Похожие устройства
- Eaton Powerware DC1-S2011NB-A66N Инструкция по эксплуатации
- Eaton Powerware DC1-S2011NB-A66N Схема подключения
- Lamborghini EM 70-МE Инструкция по эксплуатации
- Eaton Powerware DC1-S2011NB-A6SN Инструкция по эксплуатации
- Eaton Powerware DC1-S2011NB-A6SN Схема подключения
- Eaton Powerware DC1-S2011FB-A66N Инструкция по эксплуатации
- Eaton Powerware DC1-S2011FB-A66N Схема подключения
- Eaton Powerware DC1-S2011FB-A6SN Инструкция по эксплуатации
- Eaton Powerware DC1-S2011FB-A6SN Схема подключения
- Ascoli ADRFW359WE Инструкция по эксплуатации
- Eaton Powerware DC1-1D2D3NN-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-1D2D3NN-A20N Схема подключения
- Eaton Powerware DC1-1D4D3NN-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-1D4D3NN-A20N Схема подключения
- Eaton Powerware DC1-1D5D8NB-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-1D5D8NB-A20N Схема подключения
- Eaton Powerware DC1-122D3NN-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-122D3NN-A20N Схема подключения
- Ascoli ADRFS359WE Инструкция по эксплуатации
- Eaton Powerware DC1-122D3FN-A20N Инструкция по эксплуатации

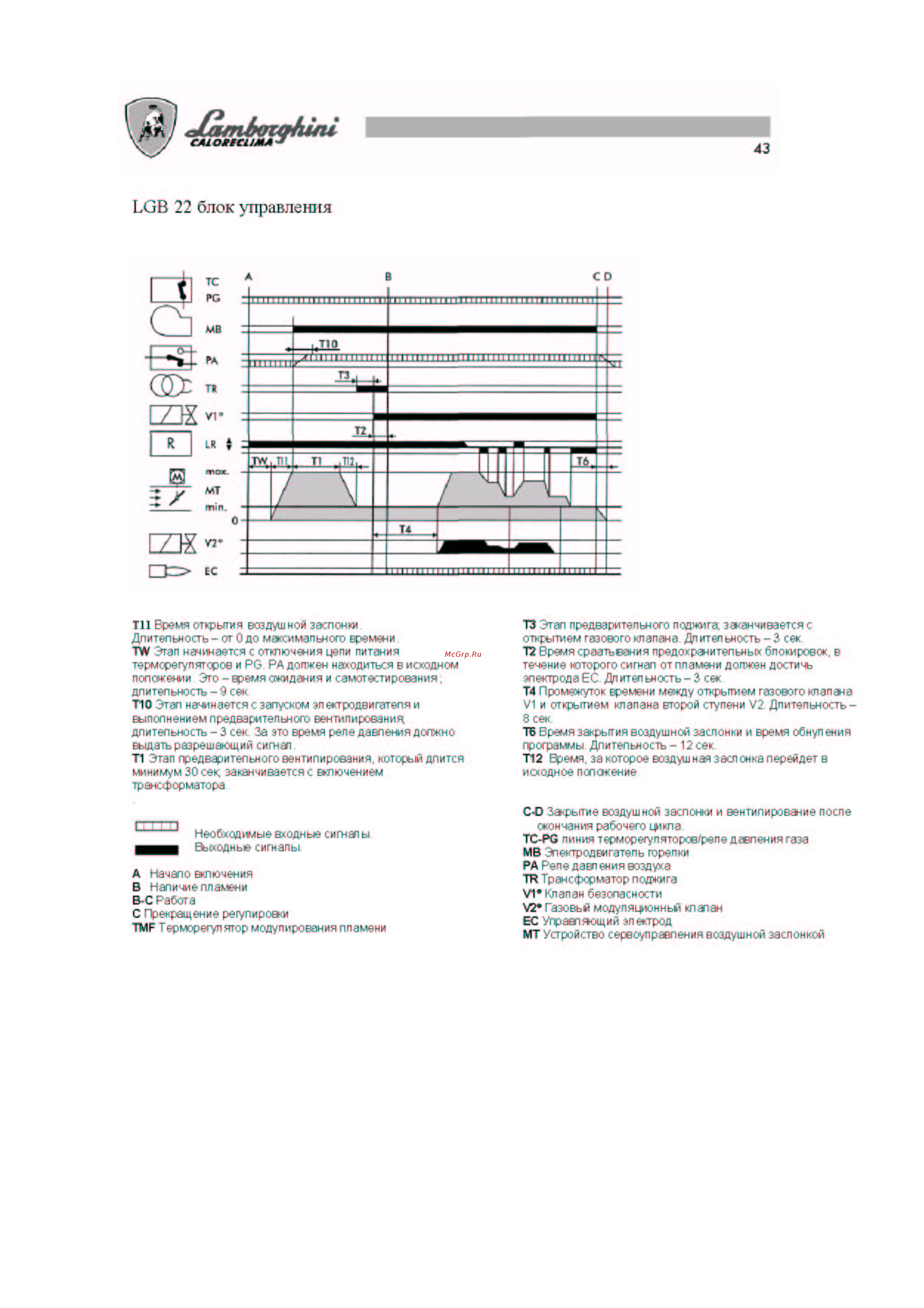

43 LGB 22 блок управления Til Время открытия воздушной заслон ни Длительность от Одо максимального времени TW Этап начинается с отключения цепи питания терморегуляторов и PG РА должен находиться в исходном положении Это время ожидания и самотестирования длительность 9 сек Т10 Этап начинается с запуском электродвигателя и выполнением предварительного вентилирования длительность 3 сек За это время репе давления должно выдать разрешающий сигнал Т1 Этап предварительного вентилирования который длится минимум 30 сек заканчивается с включением трансформатора Необходимые входные сигналы Выходные сигналы А Начало включения В Наличие пламени В С Работа С Прекращение регулировки ТМР Терморегулятор модулирования пламени ТЗ Этап предварительного поджига заканчивается с открытием газового клапана Длительность 3 сек Т2 Время сраатывания предохранительных блокировок в течение которого сигнал от пламени должен достичь электрода ЕС Дп итеп ьность 3 сек Т4 Промежуток времени между открытием газового клапана VI и открытием клапана второй ступени У2 Длительность8 сек Тб Время закрытия воздушной заслонки и время обнуления программы Длительность 12 сек Т12 Время за которое воздушная заслонка перейдет в исходное положение С 0 Закрытие воздушной заслонки и вентилирование после окончания рабочего цикла ТС AG пиния терморегуляторов репе давления газа МВ Электродвигатель горелки РА Репе давл ения воздуха ТЯ Трансформатор поджига VIе Клапан безопасности 72 Газовый модуляционный клапан ЕС Управляющий электрод МТ Устройство сервоуправления воздушной заслонкой
