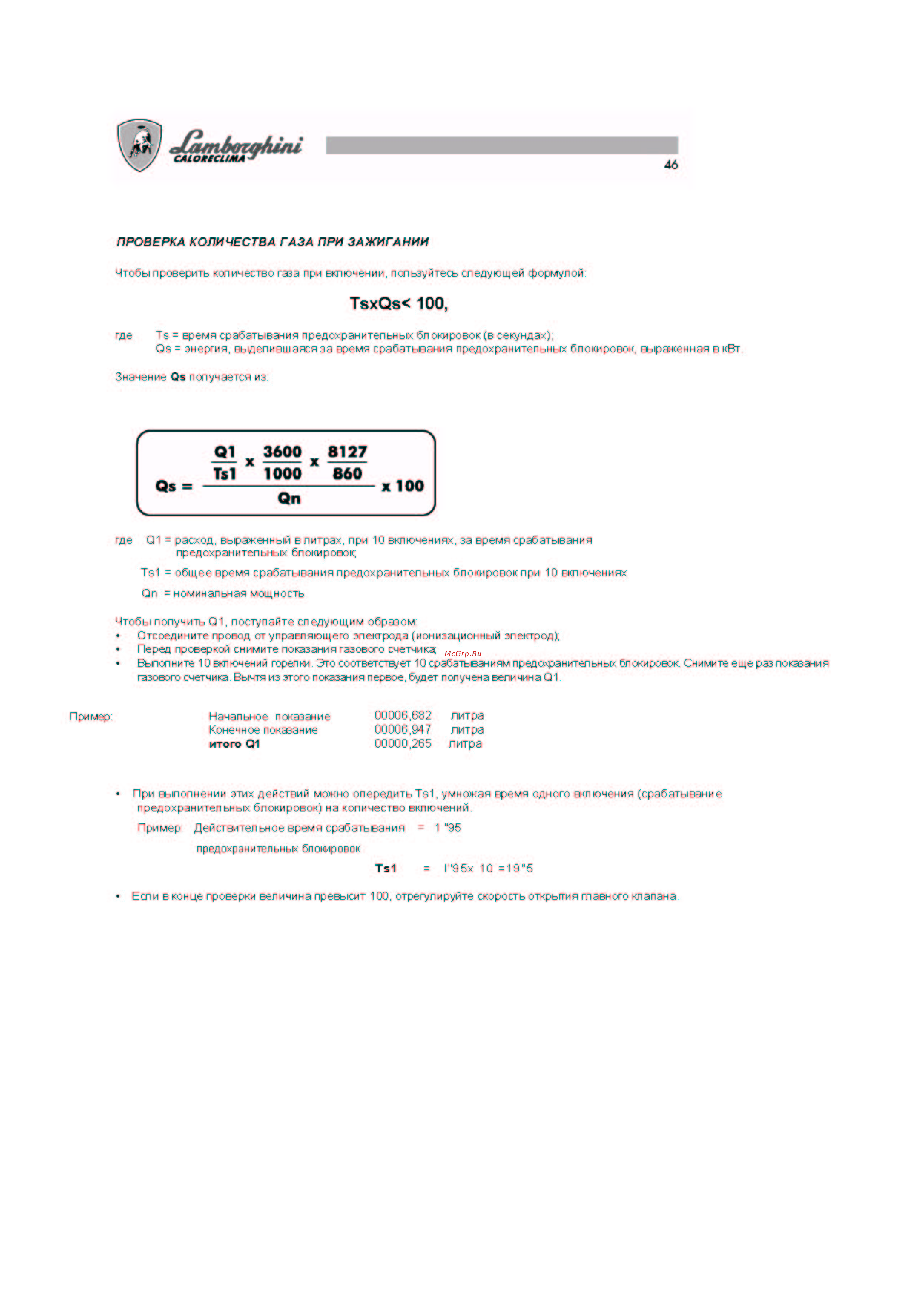

46 ПРОВЕРКА КОЛИЧЕСТВА ГАЗА ПРИ ЗАЖИГАНИИ Чтобы проверить количество газа при включении пользуйтесь следующей формулой ТвхОв 100 где ТБ время срабатывания предохранительных бп окировок в секундах ОБ энергия выделившаяся за время срабатывания предохранительных блокировок выраженная в кВт Значение ОБ получается из Q1 х 3600 8127 Ts1 Х 1000 Х 860 Qs х 100 Qn __________________ ______________ где 01 расход выраженный в литрах при 10 включениях за время срабатывания предохранительных блокировок Ts1 общее время срабатывания предохранительных блокировок при 10 включениях Qn номинальная мощность Чтобы получить 01 поступайте следующим образом Отсоедините провод от управляющего электрода ионизационный электрод Перед проверкой снимите показания газового счетчика Выполните 10 включений горелки Эго соответствует 10 срабатываниям предохранительных блокировок Снимите еще раз показания газового счетчика Вычтя из этого показания первое будет получена величина 01 Пример Начальное показание Конечное показание итого Q1 00006 682 литра 00006 947 литра 00000 265 литра При выполнении этих действий можно опередить ТБ 1 умножая время одного включения срабатывание предохранительных блокировок на количество включений Пример Действительное время срабатывания 1 95 предохранительны блокировок Tsi 1 95х 10 19 5 Если в конце проверки величина превысит 100 отрегулируйте скорость открытия главного клапана
