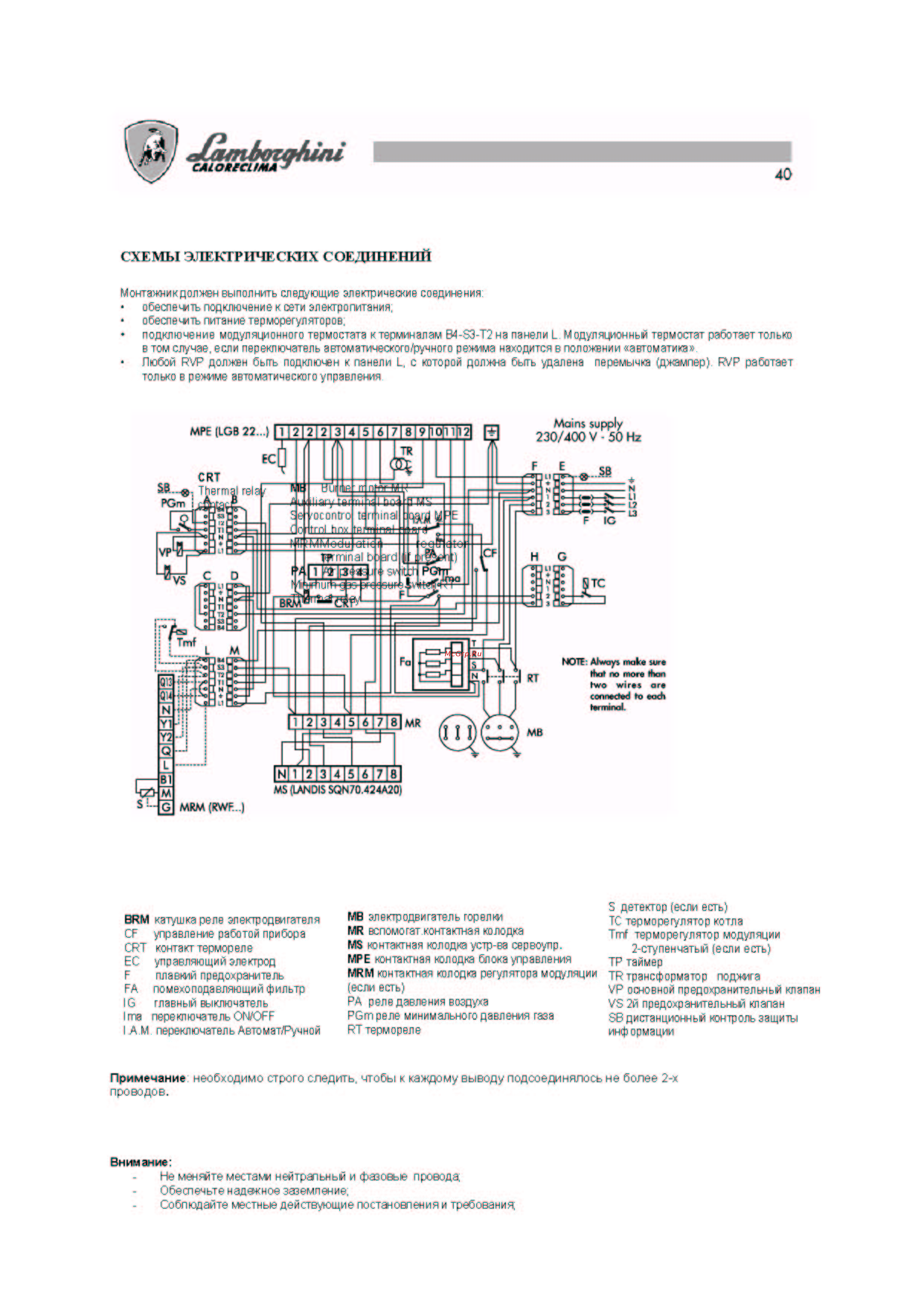

40 СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ Монтажник должен выполнить следующие электрические соединения обеспечить подключение к сети электропитания о бесп е чи ть пита н ие те р морегул ято р о в подключение модуляционного термостата к терминалам В4 33 Т2 на панели I Модуляционный термостат работает только в том случае если переключатель автоматического ручного режима находится в положении автоматика Любой РУР должен быть подключен к панели Ц с которой должна быть удалена перемычка джампер РУР работает только в режиме автоматического управления МРЕ LGB 22 Mains supply 230 400 V 50 Hz DBBBBDSBQDBiEiBíElQ CRT Thermal rela M По 1 N пи х 1ВЖЕ i j PGm ТСППГГ ml nnx ftp г T1 na IC fililí VP типа о Риге ilir VS С J С ТС И м TI П Tmf М Fe П T II N S G X Z s в а NOTT Always make sure that no more than two wires are connected to each terminal MB MS LANDIS SQN70 424A20 MRM RWE BRM катушка реле электродвигателя CF управление работой прибора СРТ контакт термор ел е ЕС управляющий электрод F плавай предохранитель FA помехоподавляющий фильтр IG главный выключатель Ima пере кл ю ча те ль ON OF F I А М переключатель Автомат Ручной МВ электродвигатель горелки МВ вспомогат контактная колодка М5 контактная колодка устр ва сервоупр МРЕ контактная колодка блока управления MRM контактная колодка регулятора модуляции если есть РА реле давления воздуха РСтреле минимального давления газа Р Т термореле Примечание необходимо строго следить чтобы к каждому выводу подсоединялось не более 2 х проводов Внимание Не меняйте местами нейтральный и фазовые провода Обеспечьте надежное заземление Соблюдайте местные действующие постановления и требования 5 детектор если есть ТС терморегулятор котла Тт1 терморегулятор модуляции 2 ступенчатый если есть ТР таймер ТР трансформатор поджига УР основной предохранительный клапан УБ 2й предохранительный клапан ЗВ дистанционный контроль защиты инф ормации
