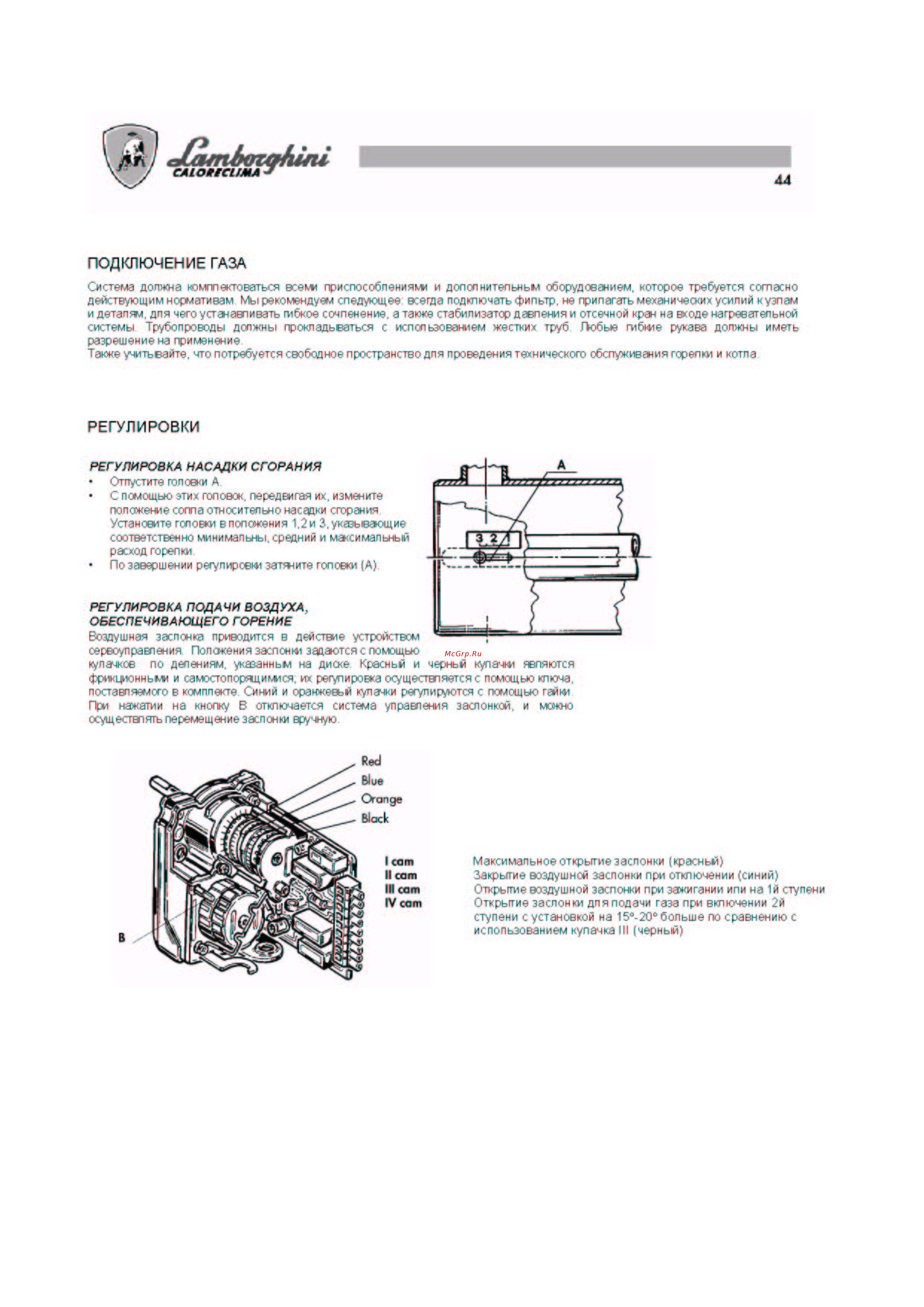

CAL Oft Г CL IM A 44 ПОДКЛЮЧЕНИЕ ГАЗА Система должна комплектоваться всеми приспособлениями и дополнительным оборудованием которое требуется согласно действующим нормативам Мы рекомендуем следующее всегда подключать фильтр не прилагать механических усилий к узлам и деталям для чего устанавливать тбкое сочленение а также стабилизатор давления и отсечной кран на входе нагревательной системы Трубопроводы должны прокп ад ьеаться с использованием жестких труб Любые гибкие рукава должны иметь разрешение на применение Также учитывайте что потребуется свободное пространство для проведения технического обслуживания горелки и котла РЕГУЛИРОВКИ РЕГУЛИРОВКА НАСАДКИ СГОРАНИЯ Отпустите головки А С помощью этих головок передвигая их измените положение сопла относительно насадки сгорания Установите головки в положения 1 2 и Заказывающие соответственно минимальны средний и максимальный расход горелки По завершении регулировки затяните головки А РЕГУЛИРОВКА ПОДАЧИ ВОЗДУХА ОБЕСПЕЧИВАЮЩЕГО ГОРЕНИЕ Воздушная заслонка приводится в действие устройством сервоуправнения Положения заслонки задаются с помощью кулачков по делениям указанным на диске Красный и черный кулачки являются фрикционными и самостопорящимися их регулировка осуществляется с помощью ключа поставляемого в комплекте Синий и оранжевый кулачки регулируются с помощью гайки При нажатии на кнопку В отключается система управления заслонкой и можно осуществлять перемещение заслонки вручную В Максимальное открытие заслонки красный Закрытие воздушной заслонки при отключении синий Открытие воздушной заслонки при зажигании или на 1й ступени Открытие заслонки для подачи газа при включении 2й ступени с установкой на 15 20 больше по сравнению с использованием кулачка III черный
