Lamborghini EM 50-МE [7/22] 2345 367 89 12 3 10 11
Содержание
- Общие положения 2
- Все узлы и детали можно легко осмотреть и проверить без отключения от магистрали подачи газа горелки заключены в кожух что означает что они очень компактны звуконепроницаемы и безопасны в эксплуатации 4
- Представленная модель горелки является модуляционной инжекторной работающей на газо воздушной смеси подаваемой в насадку сгорания горелка является полностью автоматически управляемой и оснащена устройства контроля гарантирующими максимальную безопасность эксплуатации она может подключаться к любому типу камеры сгорания с положительным либо отрицательным давлением в пределах предусмотренного рабочего диапазона 4
- Lnq smm т u x i i и i ii гм 5
- Габариты mm 5
- Модель a bcdef06 5
- Составные части 5
- 00 180 00 6
- 20 636 00 6
- 35 12735 6
- 5 74 4 6
- 6 21 1 6
- 9 26 5 6
- М 70 м 6
- Рабочие кривые 6
- Технические характеристики 6
- 2345 367 89 12 3 10 11 7
- Кривые давления расхода газа 7
- Эти кривые показывают давление газа в миллибарах в точках р и р вдоль линии подачи газа необходимое для достижения определенного расхода газа в куб м час давления измерялись при работающей горелке и при давлении 0 мбар в камере сгорания если камера сгорания работает с наддувом необходимое давление газа должно быть таким как указано в диаграмме плюс то давление которое существует в камере сгорания 7
- Thermal output 8
- Монтаж на котле 8
- Размеры пламени 9
- З тгп 10 12 тт 11 13 тт 10
- Регулировка положения электродов 10
- Dbbbbdsbqdbieibíelq 11
- X z s в а 11
- Схемы электрических соединений 11
- Мод 13
- Lgb 22 блок управления 14
- Подключение газа 15
- Регулировки 15
- 8127 ts1 17
- Qs х 100 qn 17
- __________________ ______________ 17
- Твхов 100 17
Похожие устройства
- Eaton Powerware DC1-S2011NB-A66N Инструкция по эксплуатации
- Eaton Powerware DC1-S2011NB-A66N Схема подключения
- Lamborghini EM 70-МE Инструкция по эксплуатации
- Eaton Powerware DC1-S2011NB-A6SN Инструкция по эксплуатации
- Eaton Powerware DC1-S2011NB-A6SN Схема подключения
- Eaton Powerware DC1-S2011FB-A66N Инструкция по эксплуатации
- Eaton Powerware DC1-S2011FB-A66N Схема подключения
- Eaton Powerware DC1-S2011FB-A6SN Инструкция по эксплуатации
- Eaton Powerware DC1-S2011FB-A6SN Схема подключения
- Ascoli ADRFW359WE Инструкция по эксплуатации
- Eaton Powerware DC1-1D2D3NN-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-1D2D3NN-A20N Схема подключения
- Eaton Powerware DC1-1D4D3NN-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-1D4D3NN-A20N Схема подключения
- Eaton Powerware DC1-1D5D8NB-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-1D5D8NB-A20N Схема подключения
- Eaton Powerware DC1-122D3NN-A20N Инструкция по эксплуатации
- Eaton Powerware DC1-122D3NN-A20N Схема подключения
- Ascoli ADRFS359WE Инструкция по эксплуатации
- Eaton Powerware DC1-122D3FN-A20N Инструкция по эксплуатации

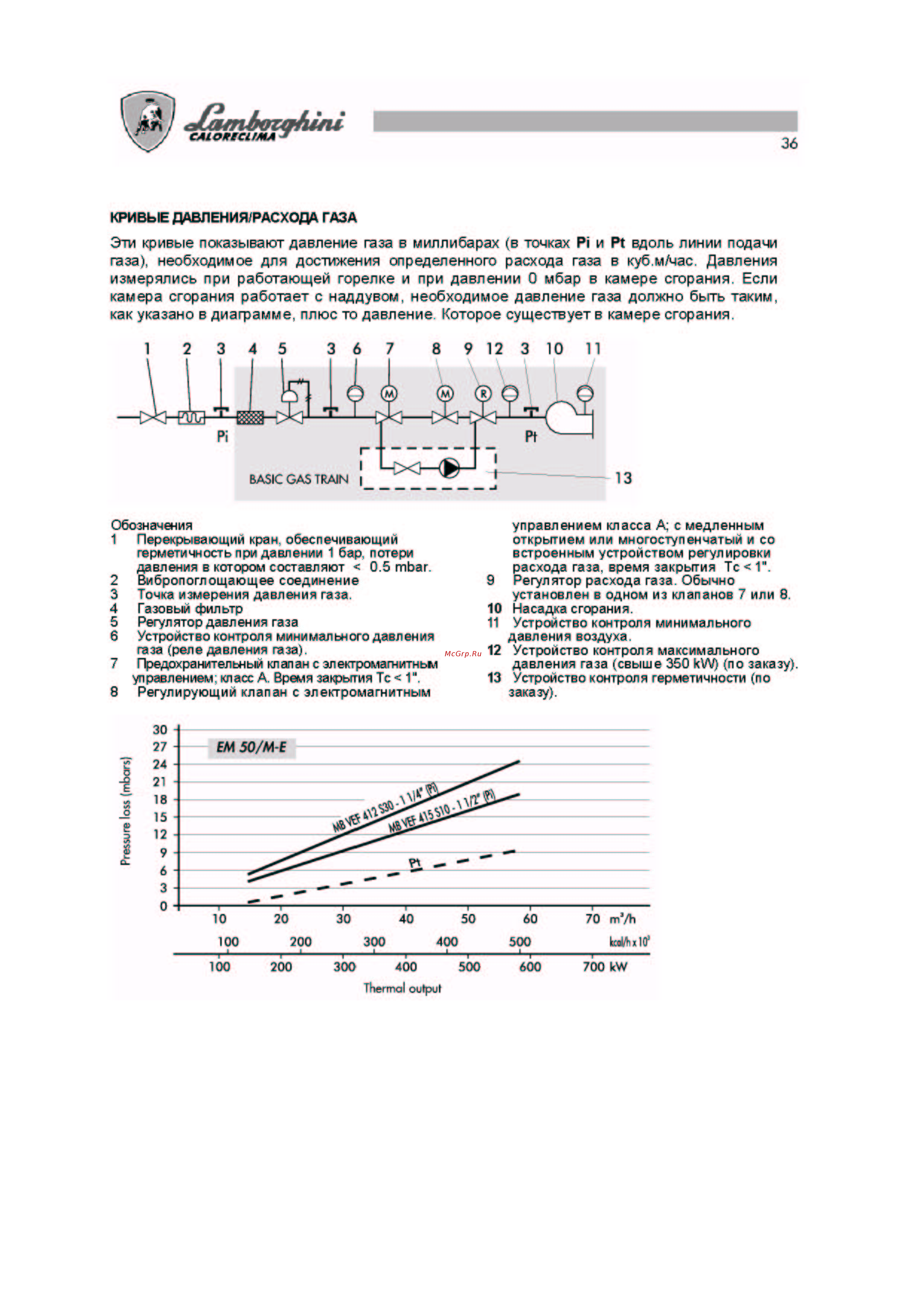

36 КРИВЫЕ ДАВЛЕНИЯ РАСХОДА ГАЗА Эти кривые показывают давление газа в миллибарах в точках Р и Р вдоль линии подачи газа необходимое для достижения определенного расхода газа в куб м час Давления измерялись при работающей горелке и при давлении 0 мбар в камере сгорания Если камера сгорания работает с наддувом необходимое давление газа должно быть таким как указано в диаграмме плюс то давление Которое существует в камере сгорания 1 2345 367 89 12 3 10 11 Обозначения 1 Перекрывающий кран обеспечивающий герметичность при давлении 1 бар потери давления в котором составляют 0 5 mbar 2 Вибропоглощающее соединение 3 Точка измерения давления газа 4 Газовый фильтр 5 Регул ято р дав л ен и я га з а 6 Устройство контроля минимального давления газа реле давления газа 7 Предохранительный кл ап ан с эл ектроматитньм управлением класс А Время закрытия Тс 1 8 Регулирующий клапан с электромагнитным управлением класса А с медленным открытием или многоступенчатый и со встроенным устройством регулировки расхода газа время закрытия Тс Г 9 Регулятор расхода газа Обычно установлен в одном из клапанов 7 или 8 10 Насадка сгорания 11 Устройство контроля минимального давления воздуха 12 Устройство контроля максимального давления газа свыше 350 кМ по заказу 13 Устройство контроля герметичности по заказу 30 27 ЕМ 50 М Е 0 1 1 1 1 1 1 1 10 20 30 40 50 60 70 m h 100 200 300 400 500 кйЫО 1 1 1 Н 1 1 1 1 Ч 100 200 300 400 500 600 700 kW Thermal output
