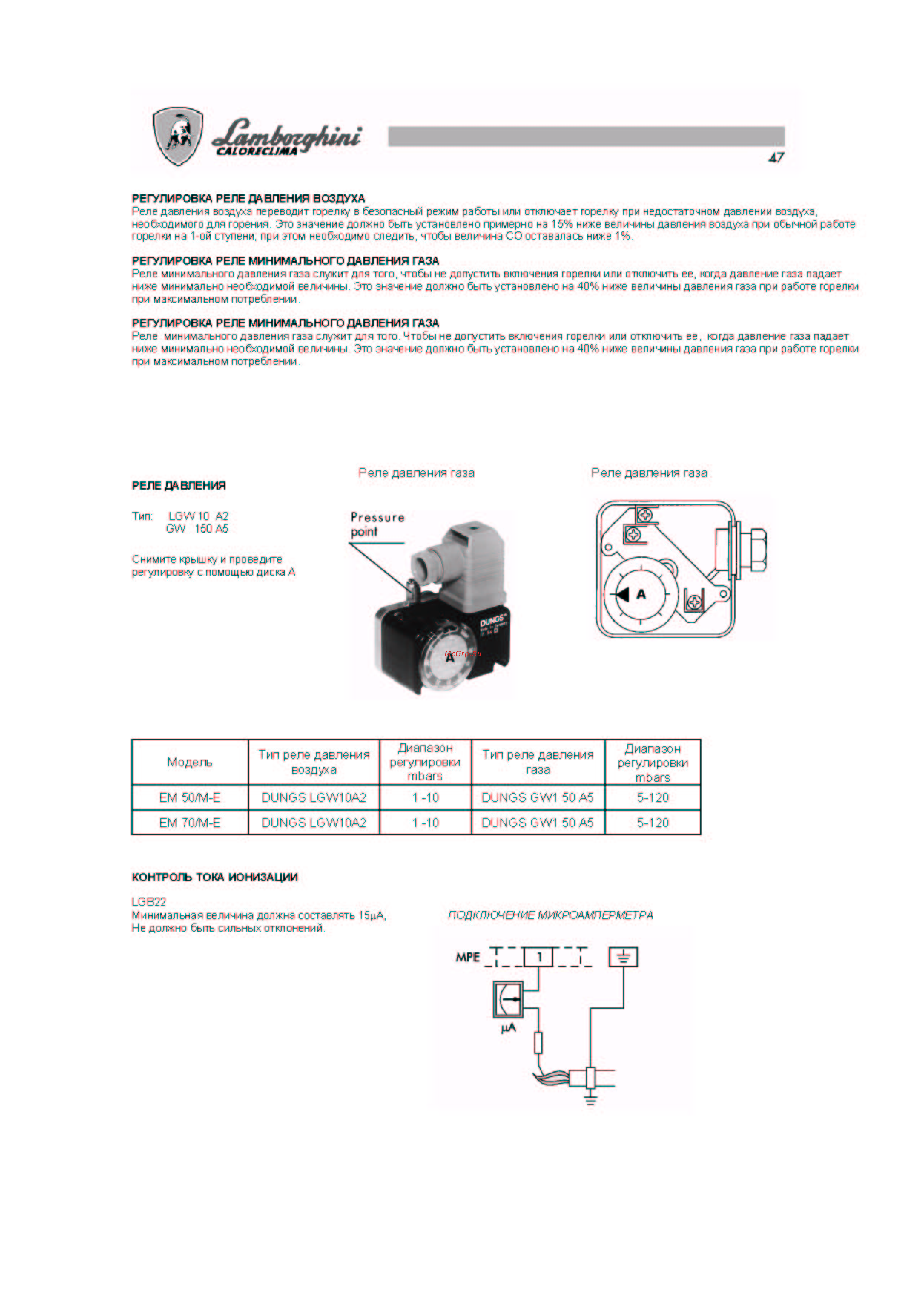

РЕГУЛИРОВКА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА Реле давления воздуха переводит горелку в безопасный режим работы или отключает горелку при недостаточном давлении воздуха необходимого для горения Это значение должно быть установлено примерно на 15 ниже величины давления воздуха при обычной работе горелки на 1 ой ступени при этом необходимо следить чтобы величина СО оставалась ниже 1 РЕГУЛИРОВКА РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА Реле минимального давления газа служит для того чтобы не допустить включения горелки или отключить ее когда давление газа падает ниже минимально необходимой величины Это значение должно быть установлено на 40 ниже величины давления газа при работе горелки при максимальном потреблении РЕГУЛИРОВКА РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА Реле минимального давления газа служит для того Чтобы не допустить включения горелки или отключить ее когда давление газа падает ниже минимально необходимой величины Это значение должно быть установлено на 40 ниже величины давления газа при работе горелки при максимальном потреблении Реле давления газа Реле давления газа РЕЛЕ ДАВЛЕНИЯ Тип LGW10 А2 GW 150 А5 РгАЯЯИГА Снимите крышку и проведите регулировку с помощью диска А Модель Тип реле давления воздуха Диапазон регулировки mbars ЕМ 50 М Е DUNGS LGW10A2 1 10 DUNGS GW1 50 А5 5 120 ЕМ 70 М Е DUNGS LGW10A2 1 10 DUNGS GW1 50 А5 5 120 Тип реле давления газа Диапазон регулировки mbars КОНТРОЛЬ ТОКА ИОНИЗАЦИИ ЬОВ22 Минимальная величина должна составлять 15цА Не должно быть сильных отклонений ПОДКЛЮЧЕНИЕ МИКРОАМПЕРМЕТРА
