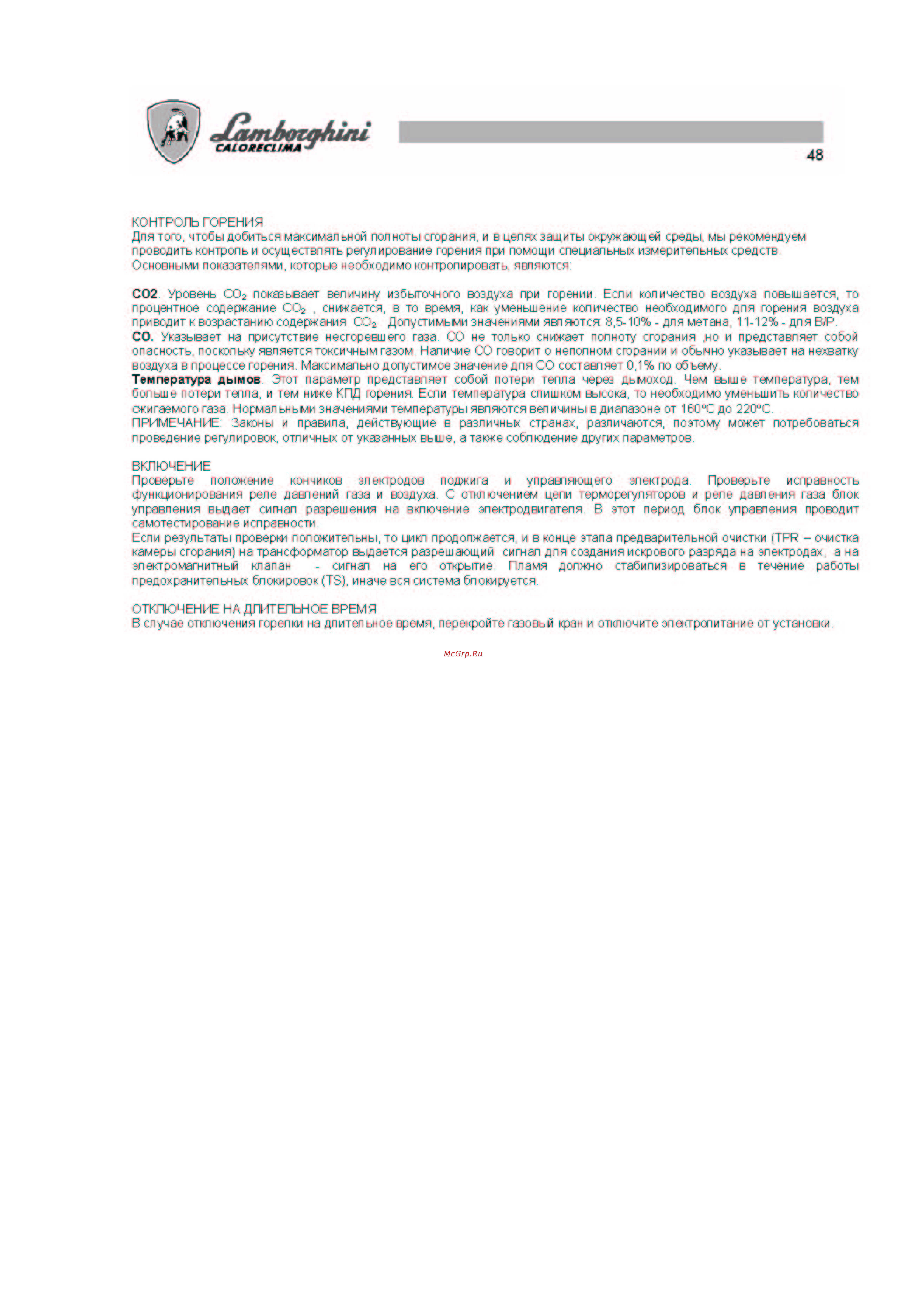

48 КОНТРОЛЬ ГОРЕНИЯ Для того чтобы добиться максимальной полноты сгорания и в целях защиты окружающей среды мы рекомендуем проводить контропь и осуществпять регулирование горения при помощи специальных измерительных средств Основными показателями которые необходимо контролировать являются С02 Уровень С02 показывает величину избыточного воздуха при горении Если количество воздуха повышается то процентное содержание С02 снижается в то время как уменьшение копичество необходимого дпя горения воздуха приводит к возрастанию содержания С02 Допустимыми значениями являются 8 5 10 для метана 11 12 для В Р СО Указывает на присутствие несгоревшего газа СО не только снижает полнот сгорания но и представляет собой опасность поскольку является токсичным газом Наличие СО говорит о неполном сгорании и обычно указывает на нехватку воздуха в процессе горения Максимально допустимое значение дпя СО составляет 0 1 по объему Температура дымов Этот параметр представляет собой потери тепла через дымоход Чем выше температура тем больше потери тепла и тем ниже КПД горения Если температура слишком высока то необходимо уменьшить копичество сжигаемого газа Нормальными значениями температуры являются величины в диапазоне от 160 С до 220 С ПРИМЕЧАНИЕ Законы и правила действ ющие в различных странах различаются поэтом4 может потребоваться проведение регулировок отличных от указанных выше а также соблюдение других параметров ВКЛЮЧЕНИЕ Проверьте положение кончиков электродов поджига и управляющего электрода Проверьте исправность функционирования репе давлений газа и воздуха С отключен и ем цепи термореп пяторов и репе давления газа блок управления выдает сигнал разрешения на включение электродвигателя В этот период блок управления проводит самотестирование исправности Если результаты проверки положительны то цикл продолжается и в конце этапа предварительной очистки ТРР очистка камеры сгорания на трансформатор выдается разрешающий сигнал дпя создания искрового разряда на электродах а на электромагнитный клапан сигнал на его открытие Пламя должно стабилизироваться в течение работы предохранительных блокировок ТБ иначе вся система бпокир ется ОТКЛЮЧЕНИЕ НА ДЛИТЕЛЬНОЕ ВРЕМЯ В случае отключения горелки на длительное время перекройте газовый кран и отключите электропитание от установки
