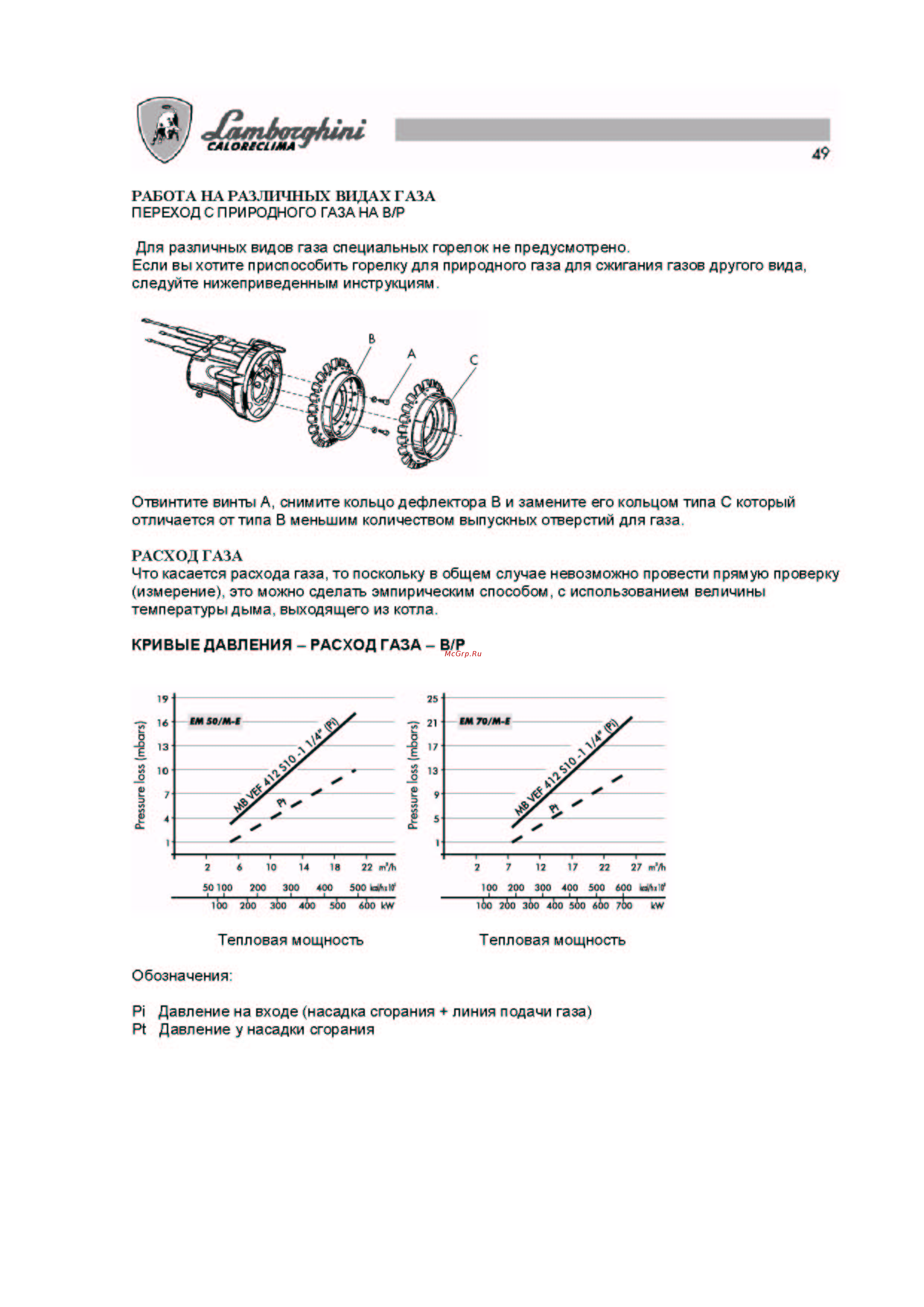

САЮЛЛСиМА 49 РАБОТА НА РАЗЛИЧНЫХ ВИДАХ ГАЗА ПЕРЕХОД С ПРИРОДНОГО ГАЗА НА В Р Для различных видов газа специальных горелок не предусмотрено Если вы хотите приспособить горелку для природного газа для сжигания газов другого вида следуйте нижеприведенным инструкциям Отвинтите винты А снимите кольцо дефлектора В и замените его кольцом типа С который отличается от типа В меньшим количеством выпускных отверстий для газа РАСХОД ГАЗА Что касается расхода газа то поскольку в общем случае невозможно провести прямую проверку измерение это можно сделать эмпирическим способом с использованием величины температуры дыма выходящего из котла КРИВЫЕ ДАВЛЕНИЯ РАСХОД ГАЗА В Р 50 100 200 1 2бо ЗОо 400 300 400 500 Ах КГ 500 600 кА Тепловая мощность 00 200 300 400 500 600 А ИГ 16о 2бо збо 400 5бо ббо кА Тепловая мощность Обозначения Р Давление на входе насадка сгорания линия подачи газа Р1 Давление у насадки сгорания
