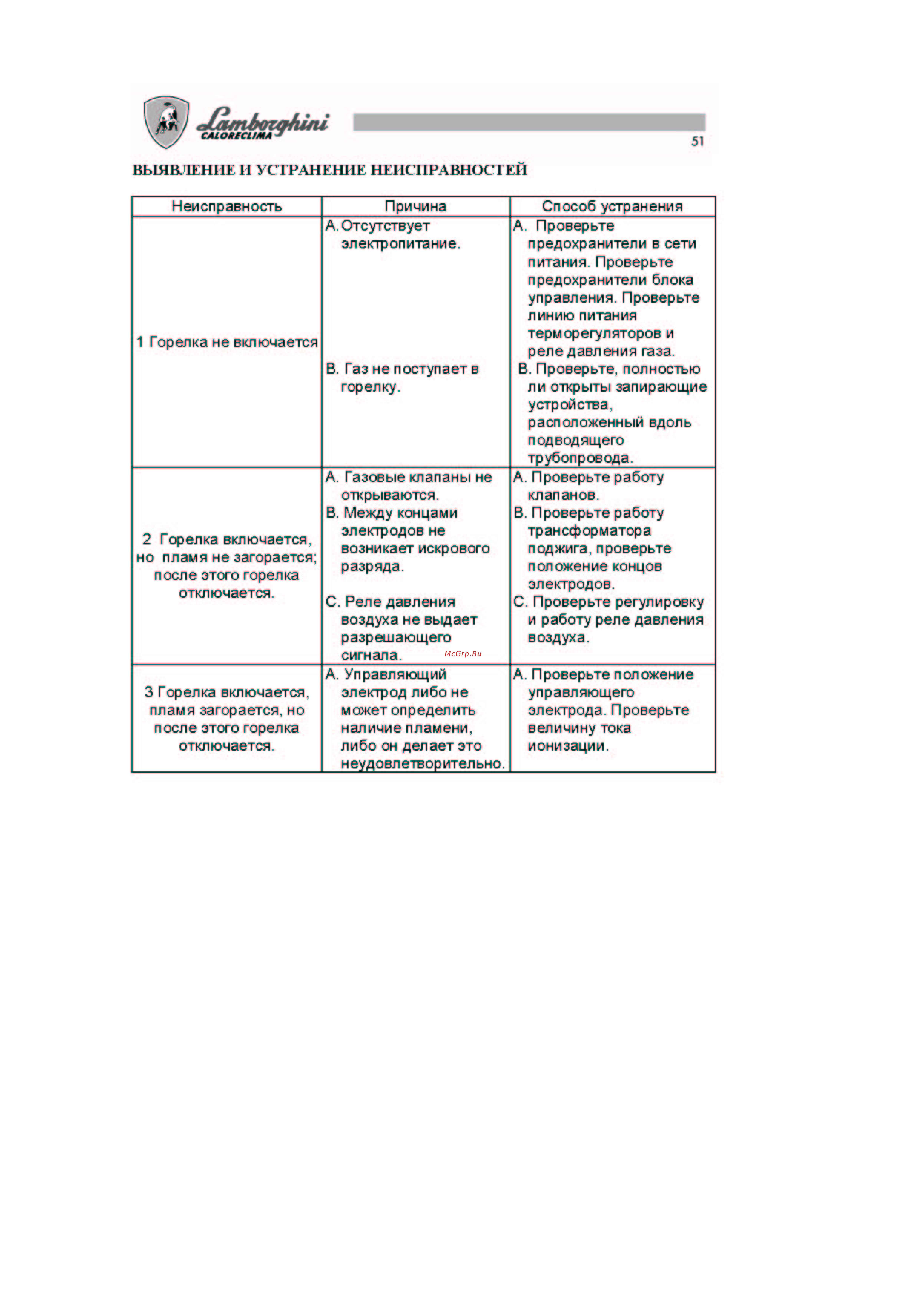

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Причина А Отсутствует электропитание 1 Горелка не включается В Газ не поступает в горелку 2 Горелка включается но пламя не загорается после этого горелка отключается 3 Горелка включается пламя загорается но после этого горелка отключается А Газовые клапаны не открываются В Между концами электродов не возникает искрового разряда Способ устранения А Проверьте предохранители в сети питания Проверьте предохранители блока управления Проверьте линию питания терморегуляторов и реле давления газа В Проверьте полностью ли открыты запирающие устройства расположенный вдоль подводящего трубопровода А Проверьте работу клапанов В Проверьте работу трансформатора поджига проверьте положение концов электродов С Проверьте регулировку и работу реле давления воздуха С Реле давления воздуха не выдает разрешающего сигнала А Управляющий А Проверьте положение электрод либо не управляющего может определить электрода Проверьте наличие пламени величину тока либо он делает это ионизации неудовлетворительно
