Русский
10
Подготовка к установке
Меры предосторожности при установке

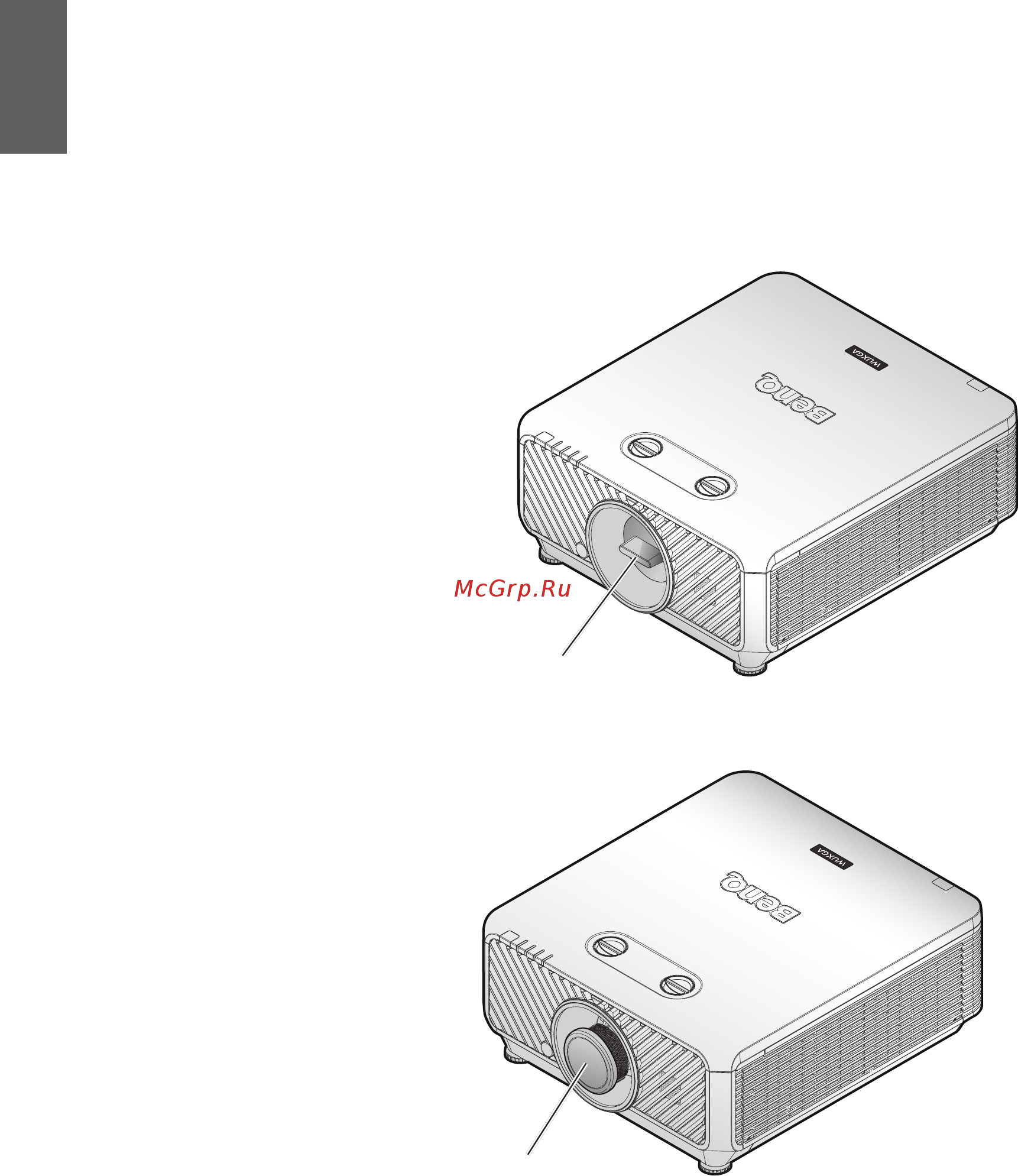

1. Если проектор и объектив приобретены по отдельности, удалите противопылевую
заглушку и сохраните ее для дальнейшего использования. При транспортировке
проектора переместите объектив в исходное положение, отсоедините его и
установите противопылевую заглушку.
Противопылевая заглушка
2. Если проектор не используется, наденьте на объектив крышку, входящую в
комплект поставки проектора или проекционного объектива.
Крышка объектива
Регулировка фокуса
Проекционный объектив высокой четкости нагревается под воздействием излучения
от источника света, поэтому фокус нестабилен в течение некоторого времени после
включения питания. Перед регулировкой фокуса подождите как минимум 15 минут
при непрерывном проецировании.
