Русский
43

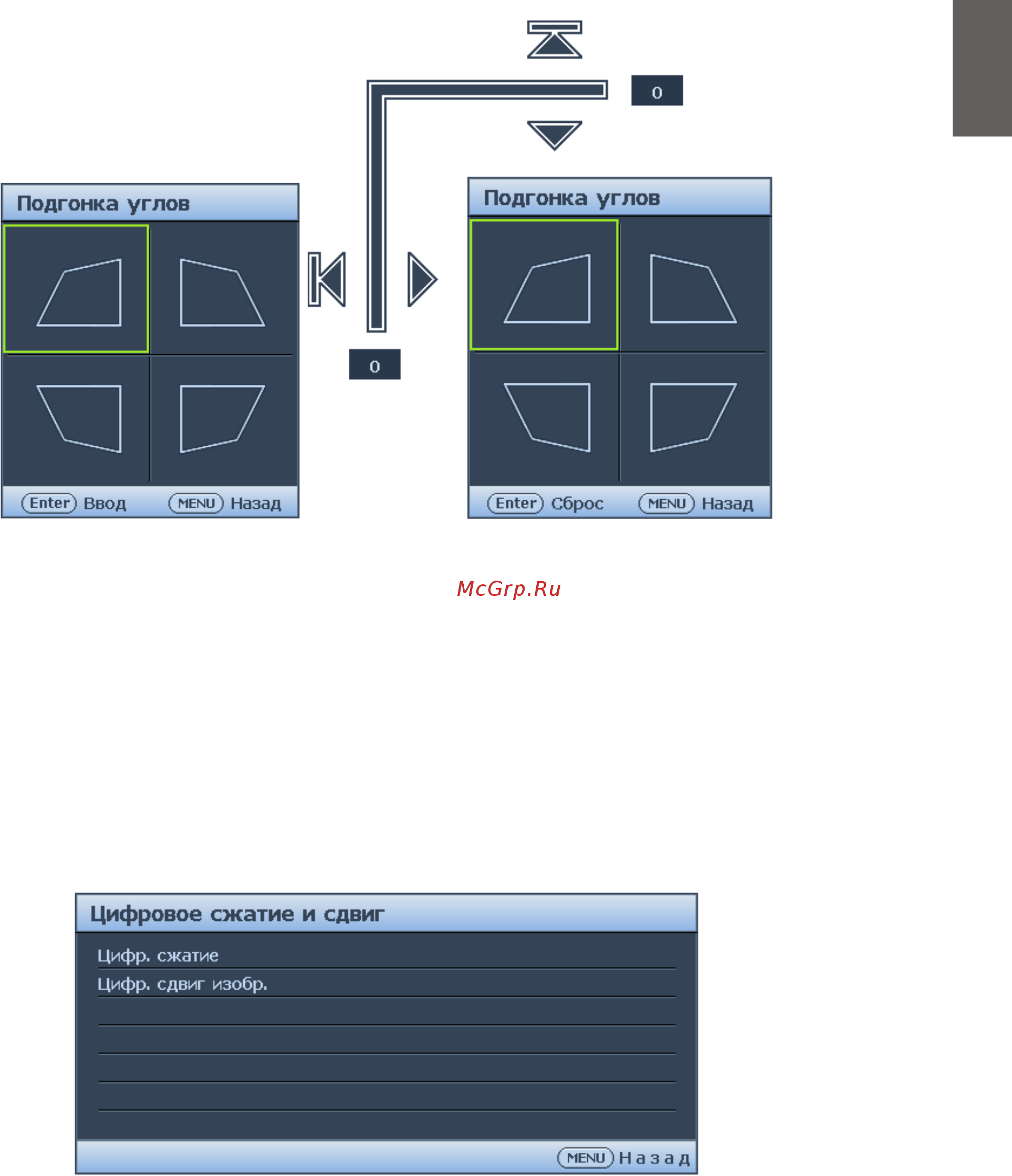

Меню «Подгонка углов»
• Вверху слева
Нажмите кнопку
ENTER (Ввод)
и при помощи кнопок ▲, ▼, ◄ и ► скорректируйте
верхний левый угол.
• Вверху справа
Нажмите кнопку
ENTER (Ввод)
и при помощи кнопок ▲, ▼, ◄ и ► скорректируйте
верхний правый угол.
• Внизу слева
Нажмите кнопку
ENTER (Ввод)
и при помощи кнопок ▲, ▼, ◄ и ► скорректируйте
нижний левый угол.
• Внизу справа
Нажмите кнопку
ENTER (Ввод)
и при помощи кнопок ▲, ▼, ◄ и ► скорректируйте
нижний правый угол.
Меню "Цифровое сжатие и смещение"
•
Цифро. сжатие
Нажмите
ENTER
, а затем нажимайте кнопки ◄ и ► для уменьшения изображения
до нужного размера. Нажмите
AUTO SYNC
для восстановления исходного
размера изображения.
•
Цифр. сдвиг изобр.
Нажмите
ENTER
, а затем нажимайте кнопки ▲, ▼, ◄ и ► для смещения
изображения. Нажмите
AUTO SYNC
для восстановления исходного положения
изображения.
