Русский
21
Установка
Внимание!
Во избежание повреждения DLP-кристалла не направляйте мощный лазерный луч на проекционный
объектив.
Установка и снятие дополнительного объектива
Внимание!
• Не трясите и не давите чрезмерно на проектор и компоненты объектива, так как они содержат
прецизионные детали.
• Перед снятием или установкой объектива обязательно отключите проектор, дождитесь остановки
охлаждающих вентиляторов и нажмите основной выключатель питания.
• Не касайтесь поверхности объектива при его снятии или установке.
• Не допускайте появления отпечатков пальцев, пыли или жира на поверхности объектива. Не
царапайте поверхность объектива.
• Кладите его на мягкую ткань на ровной поверхности во избежание царапин.
• Если вы снимаете объектив на хранение, надевайте крышку на проектор для защиты от попадания
пыли и грязи.
Установка нового объектива
Снимите обе заглушки с объектива.
Примечание
Перед первой установкой объектива необходимо снять с него пластиковую крышку.

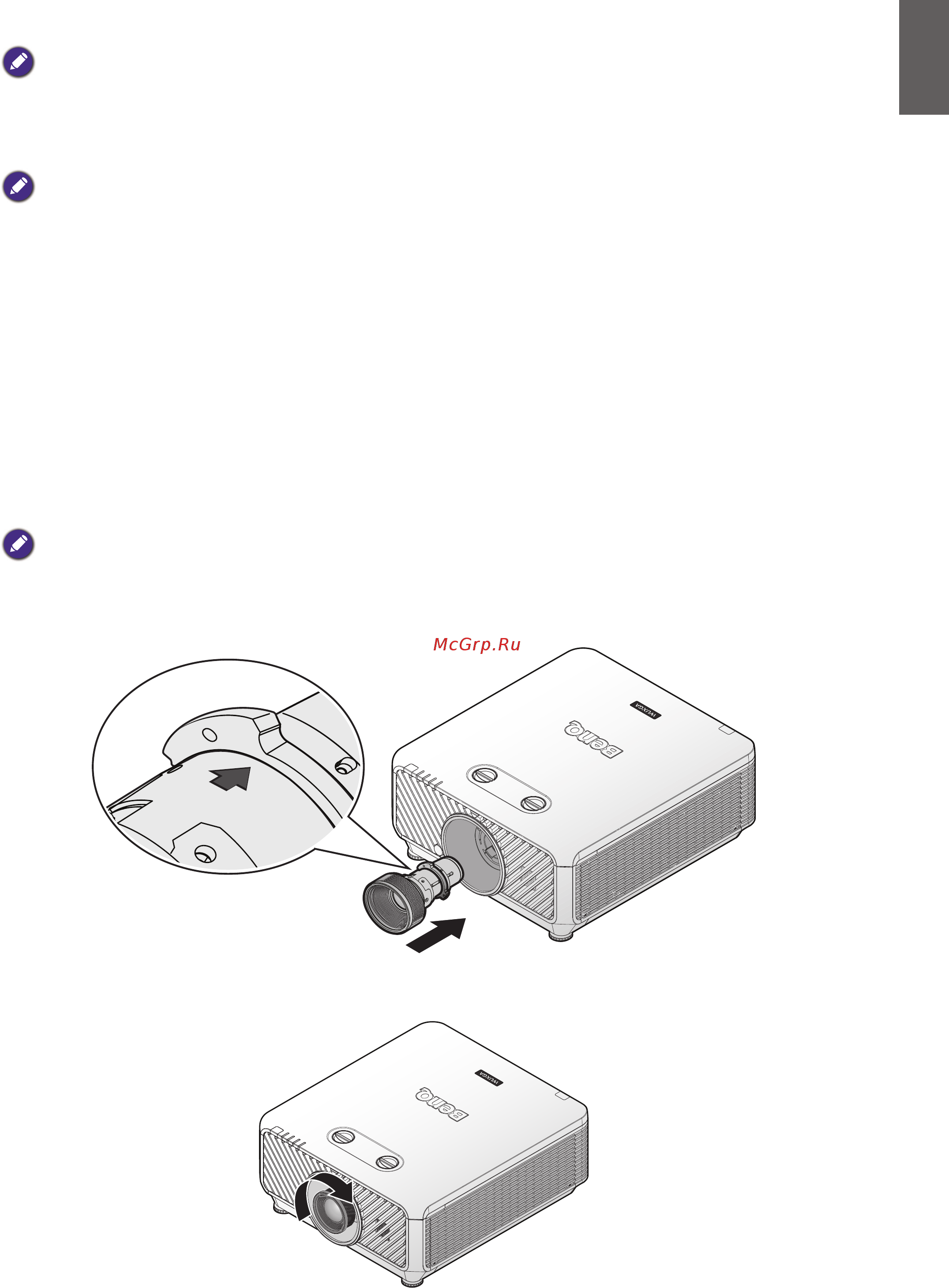

1. Расположите объектив так, чтобы стрелка на наклейке на его боковой стороне
была направлена вверх, и подайте объектив в оправу на проекторе до упора.
2. Вращайте объектив по часовой стрелке, пока он не встанет на место.
