Русский
13
Комплект поставки

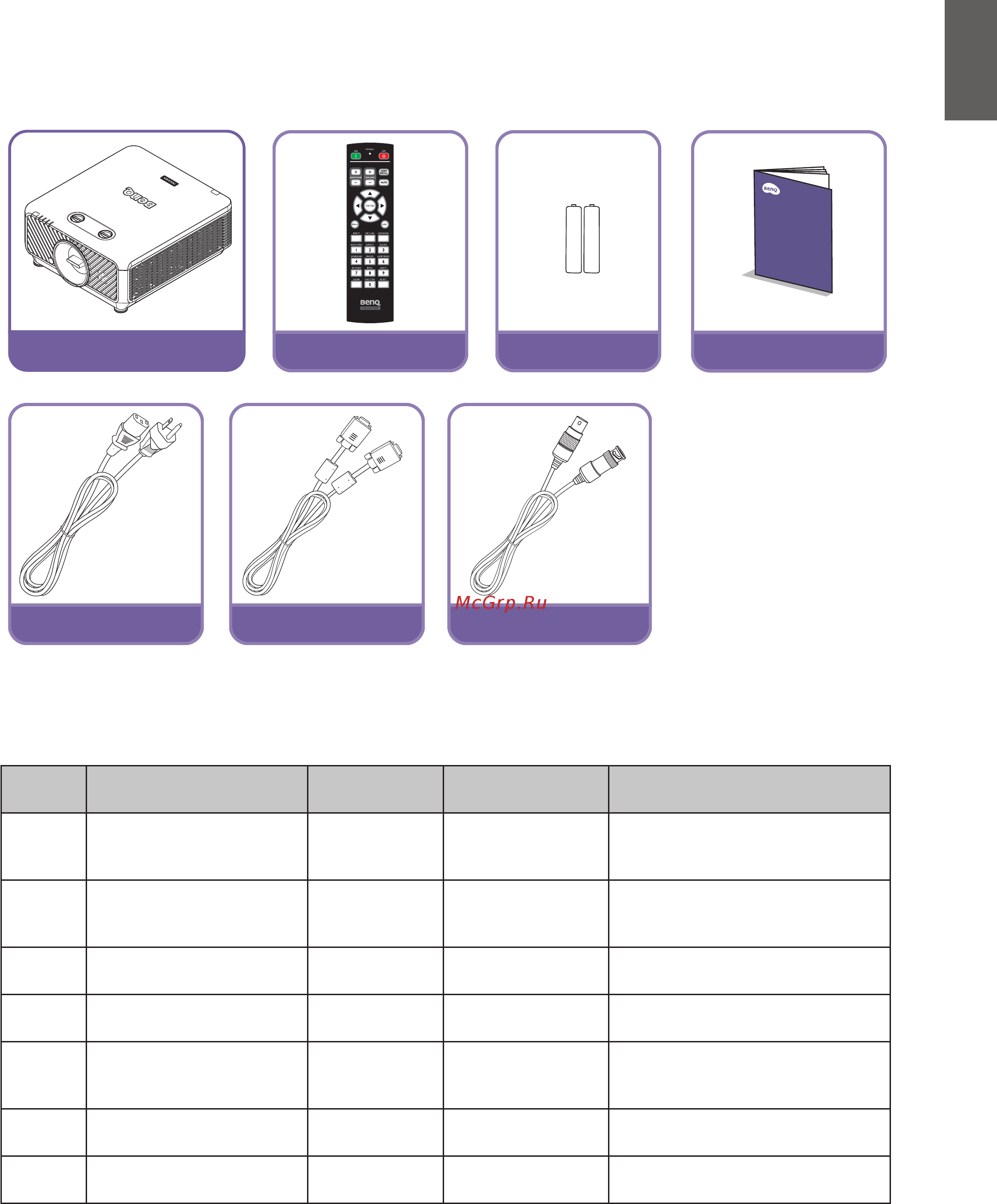

Стандартная комплектация
Руководстве по монтажу
Кабель VGA
Пульт ДУ
Проектор с Противопылевая
заглушка
батареи
Шнур питания
3-контактный
кабель VESA - BNC
Сведения об объективах
Модель Тип объектива Артикул
Проекционное
соотношение
Смещение объектива
LS2ST3
Широкоугольный объектив
с постоянным фокусным
расстоянием
5J.JDH37.002 WUXGA: 0,778
По вертикали: -15%-55%
По горизонтали: -5%-5%
LS2ST1
Широкоугольный объектив
с переменным фокусным
расстоянием
5J.JDH37.011 WUXGA: 1,1-1,3
По вертикали: -15%-55%
По горизонтали: -5%-5%
LS2SD2 Стандартный 5J.JEN37.001 WUXGA: 1,54-1,93
По вертикали: -15%-55%
По горизонтали: -5%-5%
LS2LT1
Полудлиннофокусный
объектив
5J.JDH37.032 WUXGA: 1,93-2,9
По вертикали: -15%-55%
По горизонтали: -5%-5%
LS2LT2
Длиннофокусный
объектив с переменным
фокусным расстоянием
5J.JDH37.041 WUXGA: 3-5
По вертикали: -15%-55%
По горизонтали: -5%-5%
LS2ST2 Короткое фокусный 5A.JK337.001 WUXGA: 0,77-1,1
По вертикали: -15%-55%
По горизонтали: -5%-5%
LS2ST4 Полу фокусный 5A.JK337.011 WUXGA: 1,25-1,6
По вертикали: -15%-55%
По горизонтали: -5%-5%
