Русский
14
Введение

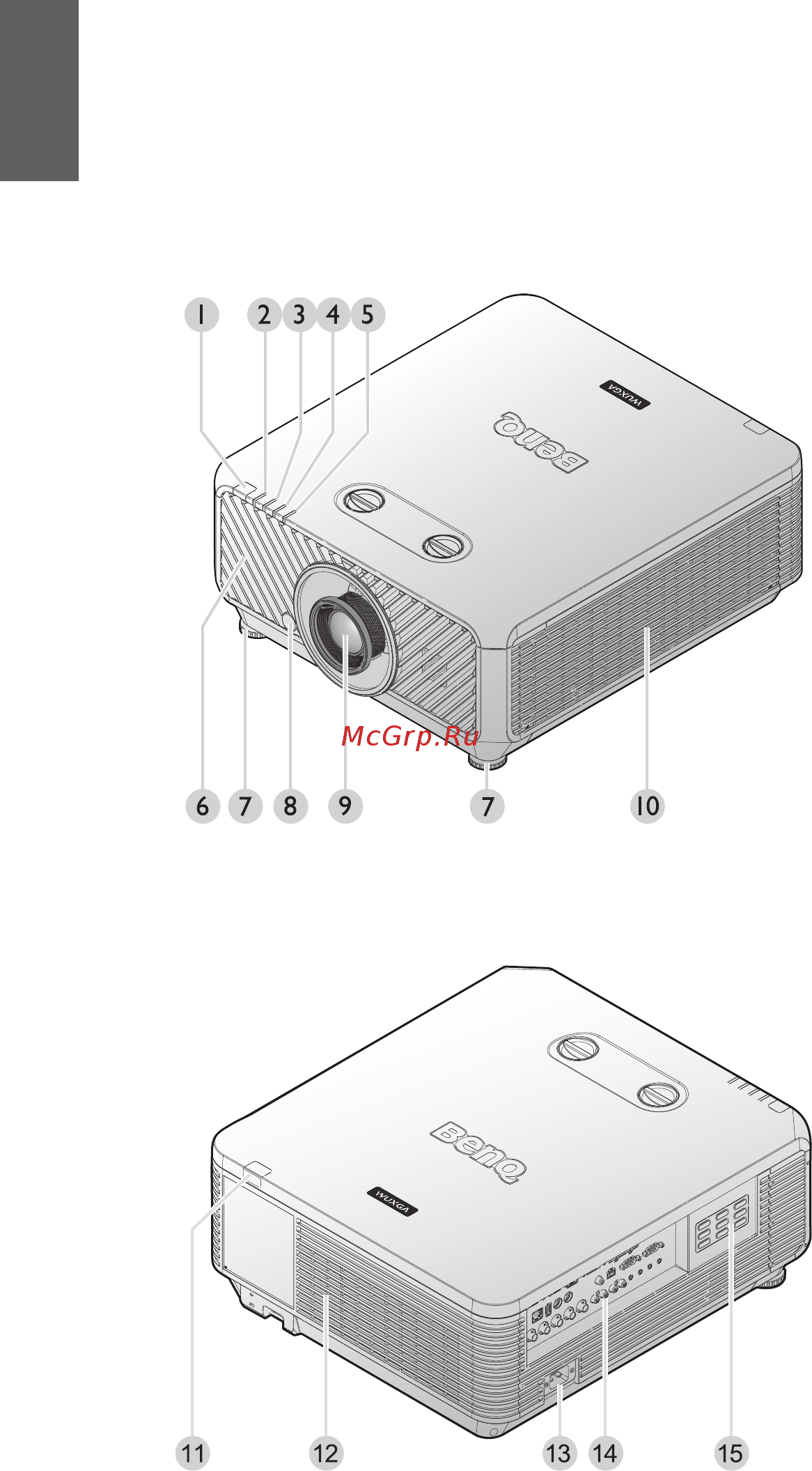

Внешний вид проектора
Вид спереди сверху
1. Передний ИК-датчик дистанционного
управления
2. Индикатор фильтра
3. Индикатор источника света
4. Индикатор температуры
5. Индикатор питания
6. Передние вентиляционные отверстия
(забор холодного воздуха)
7. Передние регулировочные ножки
8. Кнопка отсоединения объектива
9. Объектив проектора
10. Боковые вентиляционные отверстия
(забор холодного воздуха)
Вид сзади сверху
11. Инфракрасный датчик ДУ на задней
панели
12. Вентиляционные отверстия (выпуск
нагретого воздуха)
13. Гнездо шнура питания переменного
тока
14. Разъемы управления
15. Панель управления
