Русский
16

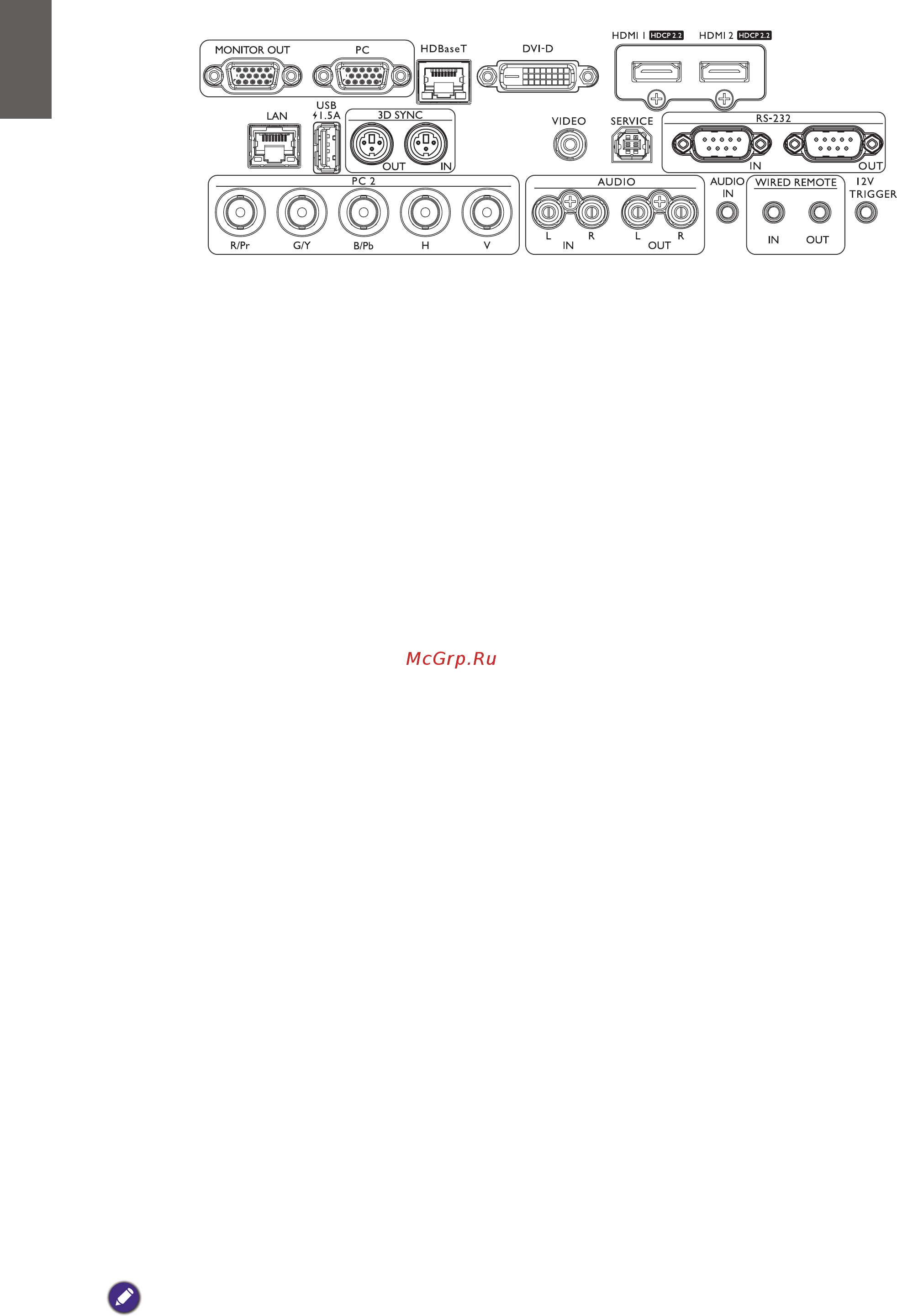

Разъем управления
•
MONITOR OUT (Выход на монитор)
Подключение к другому устройству отображения для одновременного просмотра изображения.
•
PC (ПК)
15-контактный порт VGA для подключения к источнику сигнала RGB, компонентного HD-
сигнала или компьютеру.
•
HDBaseT
Подключите кабель Ethernet (кат5/кат6) от передатчика HDBaseT с видеосигналом
высокой четкости (HD), управлением RS232 и управлением ЛВС.
•
DVI-D
Подключение к источнику сигнала DVI.
•
HDMI 1
Подключение к источнику сигнала HDMI.
•
HDMI 2
Подключение к источнику HDMI.
•
LAN (ЛВС)
Подключение кабеля Ethernet RJ45 Cat5/Cat6 для управления проектором через сеть.
•
USB 1.5A
На этом порту поддерживается напряжение 5 В, ток 1,5 А.
•
3D SYNC OUT (Выход 3D-синхросигнала)
Подключение к передатчику ИК-синхросигнала 3D.
•
3D SYNC IN (Вход 3D-синхронизации)
Подключение входного кабеля 3D-синхронизации от компьютера или включенного
устройства.
•
VIDEO (Видео)
Подключение к источнику композитного видеосигнала.
•
SERVICE (Сервис)
Этот порт предназначен исключительно для технического обслуживания проектора
авторизованными специалистами.
•
ВХОД RS-232
Стандартный 9-контактный интерфейс D-sub для подключения к компьютерной системе
управления и технического обслуживания проектора.
•
ВЫХОД RS-232
Подключение к другому проектору (той же модели) для управления RS-232.
•
PC 2 (R/Pr, G/Y, B/Pb, H, V)
Входные разъемы типа BNC для подключения к источнику видеосигнала RGB или YPbPr
(YCbCr).
•
AUDIO IN (L/R) (Аудиовход, Л/П)
Подключение к источнику аудиосигнала посредством аудиокабеля или кабеля Л/П.
•
AUDIO OUT (L/R) (Аудиовход, Л/П)
Подключение к акустической системе или гарнитуре.
•
AUDIO IN (Аудиовход)
Подключение к источнику аудиосигнала посредством аудиокабеля.
•
WIRED REMOTE IN (Вход проводного ДУ)
Подключение проводного пульта дистанционного управления.
•
WIRED REMOTE OUT (Выход проводного ДУ)
Подключение к другому проектору.
•
12V TRIGGER (Триггер 12 В)
Это 3,5-мм гнездо типа «мини-джек» подключено к 200-мА реле с выходным напряжением
12 В (±1,5 В) и защитой от короткого замыкания.
Внимание!
Подключать проводной пульт ДУ допускается только к соответствующему порту. Пульт ДУ может
быть поврежден при подключении к неподходящему порту, например, к триггерному выходу.
За
дополнительной информацией об обновлении встроенного ПО по LAN обращайтесь сервисный центр
BenQ.
