Benq LU9245 [72/83] Габаритные размеры
![Benq LU9245 [72/83] Габаритные размеры](/views2/1574807/page72/bg48.png)
Русский
72

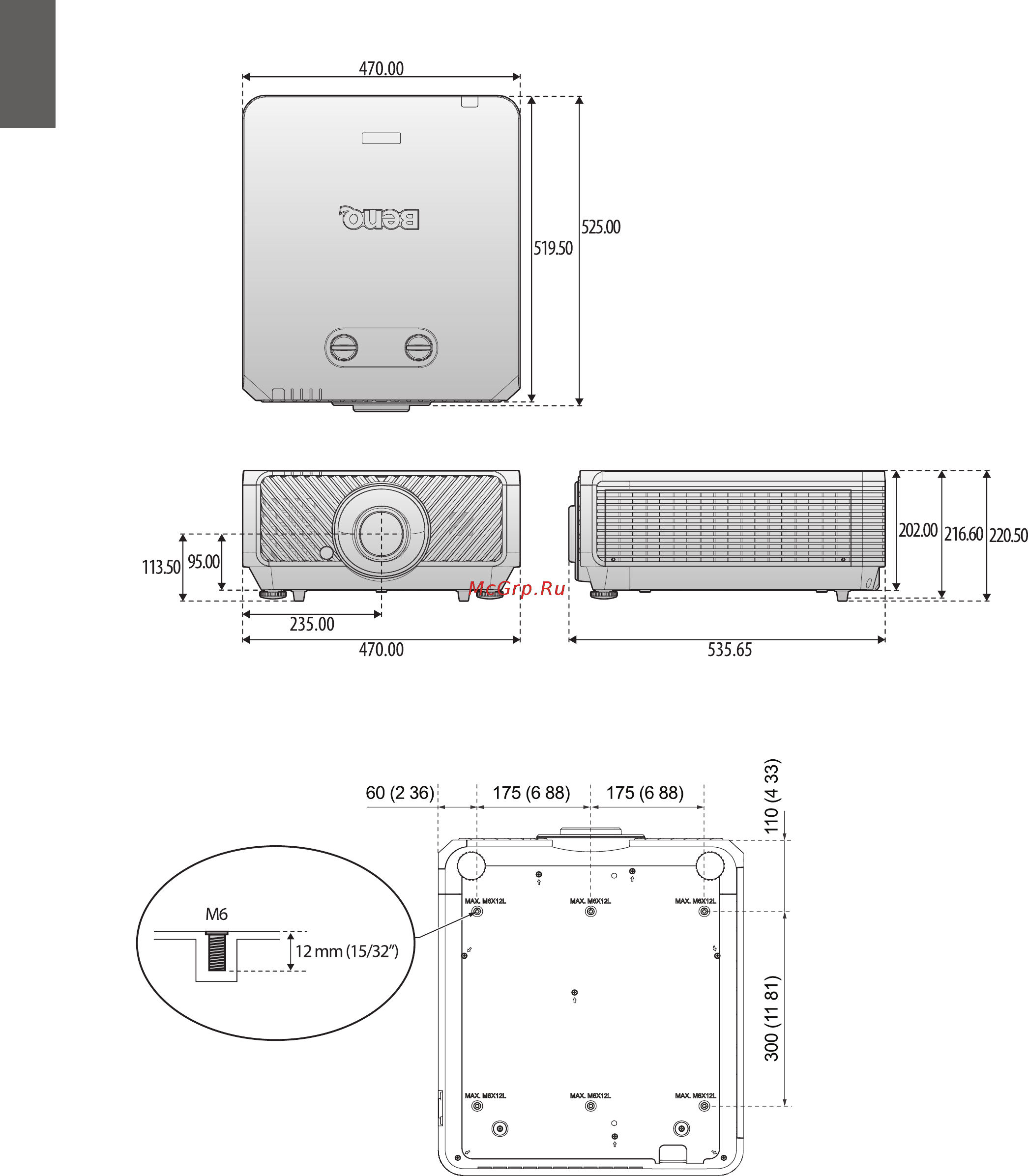

Габаритные размеры
Чертеж крепления на потолке
,,,
,
,
* Винты для монтажа на потолке:
M6 (макс. L=12, мин. L=10)
