5-31
F14
Режим повторного включения после кратковременного отключения электроэнергии
H13
Режим повторного включения после кратковременного отключения электроэнергии, время перезапуска
H14
Режим повторного включения после кратковременного отключения электроэнергии, скорость падения частоты
F14 определяет действие ПЧ, например выключение и перезапуск в случае кратковременного отключения электроэнергии.
■ Режим повторного включения после кратковременного отключения электроэнергии (Выбор стандарта) (F14)
Значения для присвоения F14
Описание
0
Повторное включение деактиви-
ровано (Выключение сразу после
восстановления питания)
Как только напряжение звена постоянного тока опускается ниже уровня обнару-
жения пониженного напряжения из-за кратковременного отключения электроэнер-
гии, ПЧ подает аварийный сигнал пониженного напряжения и отключает свой
выход, тем самым останавливая двигатель на самовыбеге.
1
Повторное включение деактиви-
ровано (На дисплей выводится
ошибка, без перезапуска после
восстановления питания)
Как только напряжение звена постоянного тока опускается ниже уровня обнару-
жения пониженного напряжения из-за кратковременного отключения электроэнер-
гии, ПЧ отключает свой выход, останавливая двигатель на самовыбеге, но не
переходит в состояние пониженного напряжения и не подает аварийный сигнал
пониженного напряжения Как только питание восстановлено, сигнал
пониженного напряжения подается, пока двигатель остается в состоянии
остановки на самовыбеге.

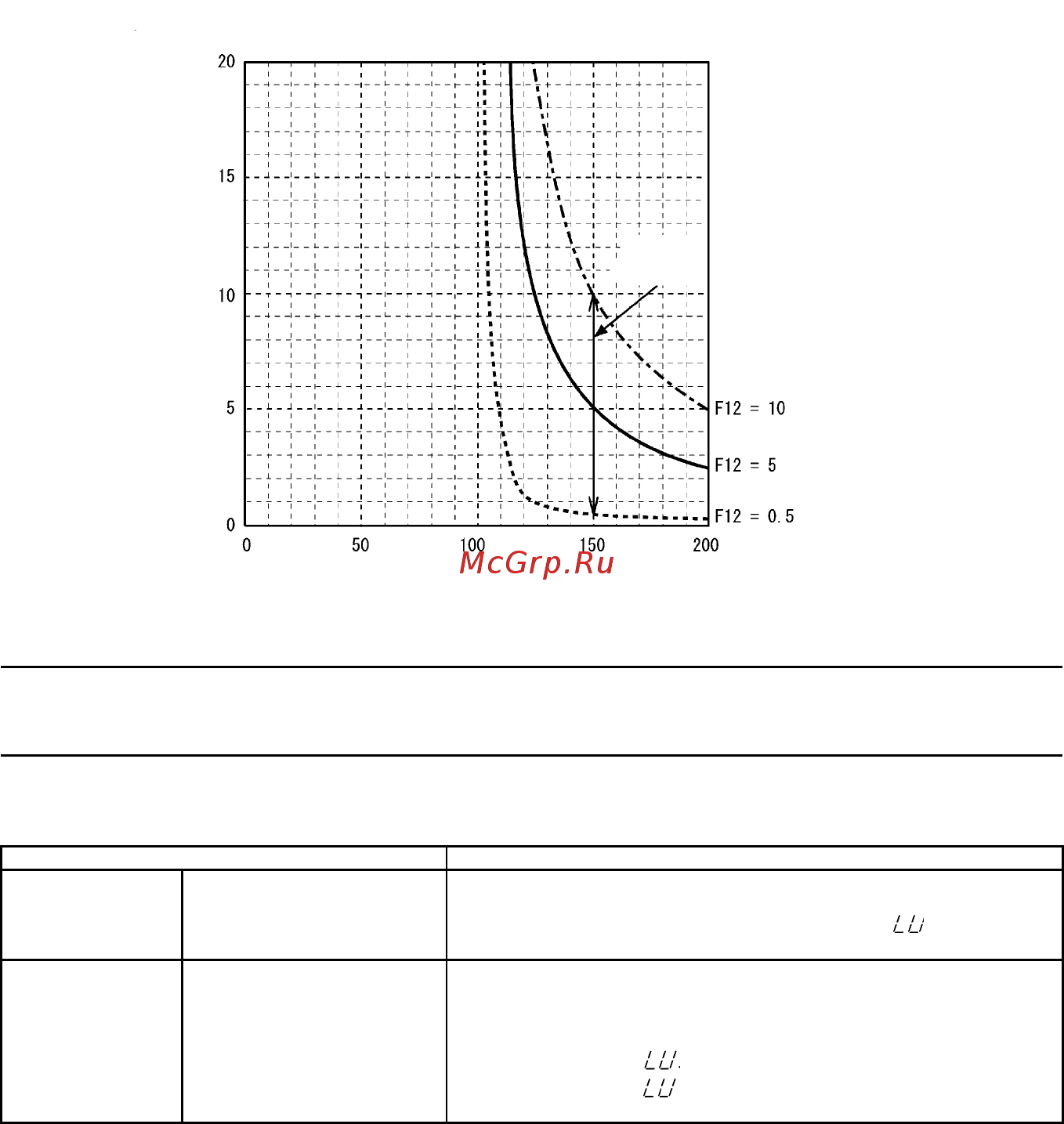

Пример характеристики обнаружения тепловой перегрузки
Время управления работой двигателя (мин)
Задано с
F12
(Фактический выходной ток/Уровень обнаружения перегрузки) x 100 %
