3-28

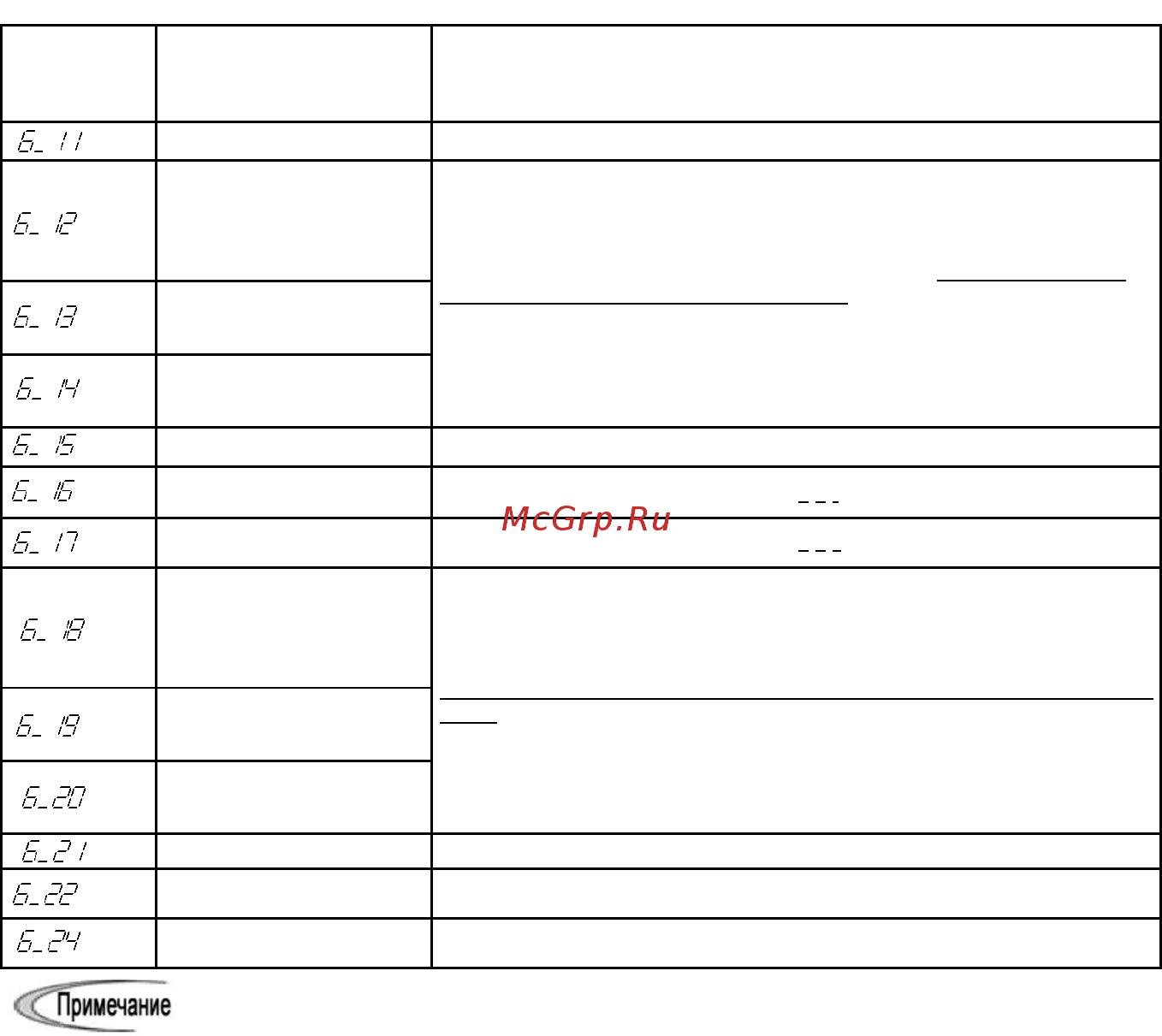

Таблица 3.16 Информация об аварийных сигналах (Продолжение)
Показания
светодиодного
индикатора:
(пункт меню)
Пункт меню
Описание
Макс. температура радиатора
Температура радиатора. Единица измерения: °C
Состояние сигналов вхо-
дов/выходов на клеммах (отоб-
ражается включени-
ем/выключением сегментов
дисплея)
Состояние ВКЛ./ВЫКЛ. клемм цифровых входов/выходов. См. Индикация состояния
сигналов управления на клеммах входа/выхода в разделе 3 4 4 «Проверка состояния
сигналов входов/выходов», чтобы узнать подробнее.
Состояние сигналов на входных
клеммах (в шестнадцатеричном
формате)
Состояние сигналов на выход-
ных клеммах (в шестнадцате-
ричном формате)
Число повторяющихся событий
Число повторяющихся оповещений об аварии одного и того же содержания.
Перекрывающийся аварийный
сигнал 1
Одновременное появление кодов аварий (1)
(при отсутствии аварии дисплей показывает )
Перекрывающийся аварийный
сигнал 2
Одновременное появление кодов аварий (2)
(при отсутствии аварии дисплей показывает )
Состояние сигналов вхо-
дов/выходов на клеммах при
сетевой связи (отображается
включением/выключением
сегментов дисплея)
Состояние ВКЛ./ВЫКЛ. клемм цифровых входов/выходов при сетевой связи RS-485. См.
«Индикация состояния сигналов управления на клеммах входа/выхода при сетевой
связи» в разделе 3.4.4 «Проверка состояния сигналов входов/выходов», чтобы узнать
подробнее.
Состояние входных сигналов на
клеммах при сетевой связи (в
шестнадцатеричном формате)
Состояние выходных сигналов
на клеммах при сетевой связи (в
шестнадцатеричном формате)
Субкод ошибки
Подчиненный код ошибки для аварийного сигнала.
Рабочее состояние 2
Рабочее состояние 2 в шестнадцатеричном формате. Подробную информацию см. на
следующей странице.
Рабочее состояние 3
Рабочее состояние 3 в шестнадцатеричном формате. Подробную информацию см. на
следующей странице.
Если один и тот же аварийный сигнал появляется несколько раз подряд, сохраняется только
первый из них. Обновляется только количество последовательных появлений.
