5-40
F30 Аналоговый выход [FMA] (Регулировка напряжения)
F31 Аналоговый выход [FMA] (Функция)
Эти функциональные коды позволяют клемме [FMA] выводить контролируемые данные, такие как выходная частота и
выходной ток в аналоговом напряжении пост. тока. Величину выходного напряжения можно отрегулировать.

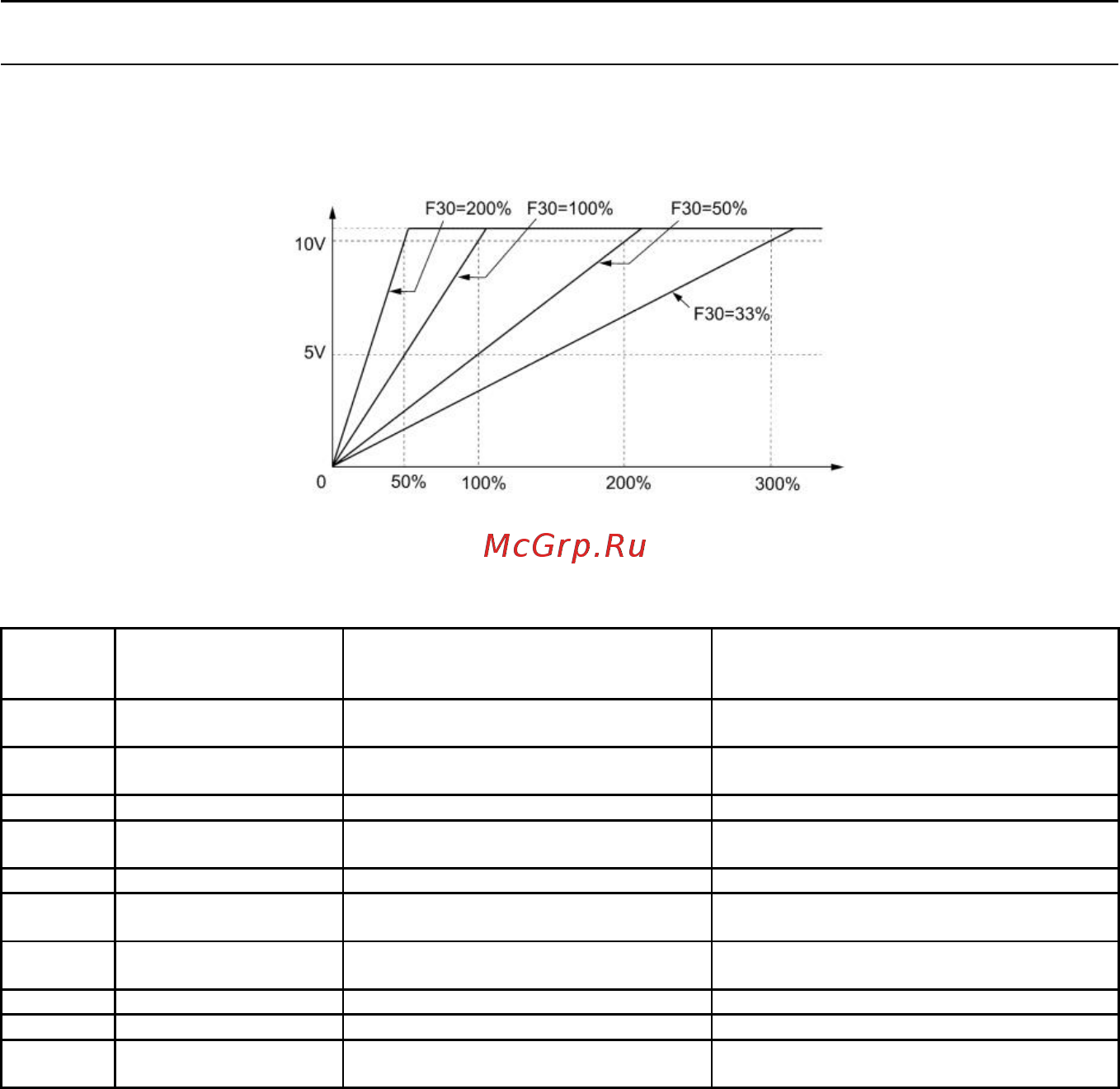

■ Регулировка напряжения (F30)
F30 регулирует выходное напряжение, которое представляет контролируемые данные, выбранные F31 в диапазоне от
0 до 300 %.
■ Выбор объекта, контролируемого по (F31)
F31 определяет назначение контролируемого выходного сигнала на клемму [FMA].
Значения
для присво-
ения F31
Выход [FM]
Функция (Объект контроля)
Шкала (Полная шкала при 100 %)
0
Выходная частота (до
компенсации скольжения)
Выходная частота ПЧ (Эквивалентна син-
хронной скорости двигателя)
Максимальная частота (F03, A01)
1
Выходная частота (после
компенсации скольжения)
Выходная частота ПЧ
Максимальная частота (F03, A01)
2
Выходной ток
Выходной ток (СКВ) ПЧ
Удвоенный номинальный ток ПЧ
3
Выходное напряжение
Выходное напряжение (СКВ) ПЧ
250 В для серии класса 200 В, 500 В для серии
класса 400 В
6
Входная мощность
Входная мощность ПЧ
Удвоенный номинальный выход ПЧ
7
Значение сигнала обратной
связи PID
Значение сигнала обратной связи под управ-
лением PID
100 % значения сигнала обратной связи
9
Напряжение шины звена
постоянного тока
Напряжение звена постоянного тока ПЧ
500 В для серии класса 200 В, 1000 В для серии
класса 400 В
14
Тестовый сигнал
Выход полной шкалы калибровки прибора
Всегда выводится +10 В пост. тока (функция FMA).
15
Команда PID (SV)
Значение команды под управлением PID
100 % значения команды PID
16
PID-выход (MV)
Выходной уровень контроллера PID под
управлением PID (Команда частоты)
Максимальная частота (F03, A01)
Вне шкалы
Выходное напряжение клеммы [FMA]
Шкала
