5-38
Кроме того, можно использовать внешний сигнал цифрового входа в качестве команды клеммы DCBRK
«Включено торможение постоянным током».
Пока команда DCBRK включена, ПЧ выполняет торможение пост. током, независимо от времени
торможения, заданного F22.
Включение команды DCBRK, даже когда ПЧ остановлен, активирует торможение пост. током. Эта
функция позволяет достичь возбуждения двигателя перед запуском, что приводит к более плавному
ускорению (более быстрое создание момента ускорения).
В общем случае установите параметры функционального кода F20 на значение, близкое к номинальной
частоте скольжения (действующей частоте компенсации) двигателя. Если настроить очень высокое
значение, то управление может стать нестабильным, а в некоторых случаях возможен аварийный сигнал
о повышенном напряжении.
ВНИМАНИЕ
Функция торможения пост. тока ПЧ не подразумевает наличие механического тормоза.
Возможны телесные повреждения.
F23
Частота запуска 1
F24
Частота запуска 1 (Время удержания)
F25
Частота остановки
F39
Частота остановки (Время удержания)
При запуске ПЧ начальная выходная частота равна частоте запуска 1, заданной F23. ПЧ останавливает выход, когда
выходная частота достигает частоты остановки, которая задана F25.
Установите частоту запуска на уровне, при котором двигатель может создавать достаточный крутящий момент для
запуска.
Как правило, нужно настроить действующую частоту компенсации в качестве частоты запуска.
Кроме того, чтобы компенсировать время задержки для создания магнитного потока в двигателе, F24 задает время
удержания для частоты запуска. Для стабилизации скорости двигателя при остановке двигателя F39 задает время
удержания для частоты остановки.
Если частота запуска ниже частоты остановки, то на выход ПЧ не будет подаваться мощность до тех пор,
пока выходная частота не превысит частоту остановки.

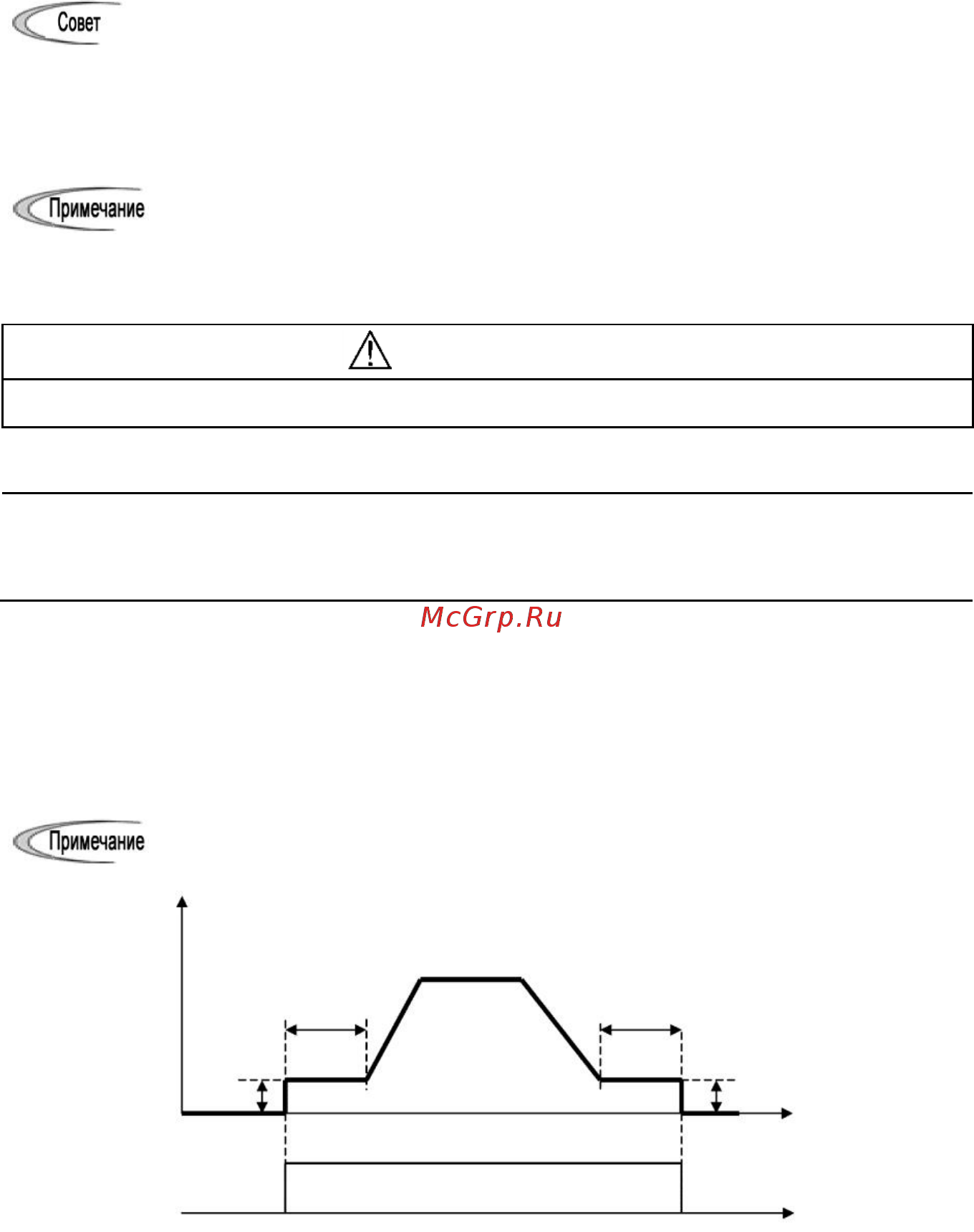

Выходная частота
Частота запуска 1
(Время удержания)
(F24)
Частота оста-
новки (Время
удержания) (F39)
Частота
остановки
(F25)
Частота
запуска 1
(F23)
Время
Выключен из рабочего
цикла (Шлюз ВЫКЛ.)
Рабочее
состояние ПЧ
Выключен из рабочего
цикла (Шлюз ВЫКЛ.)
Включен в рабочий цикл (Шлюз ВКЛ.)
Время
