2-4
Таблица 2.4 Клеммы цепи управления
Обозначение
клеммы
Отвертка
(форма наконечника,
BxA)
Допустимое сечение
кабеля
Длина оголен-
ной части
Клемма контактного
штыря*
Размеры отверстия в
клеммной колодке
Толщина наконечника: Β
[30A], [30B], [30C]
Плоская отвертка (0,6 x 3,5 мм)
AWG22 – AWG18 (0,34–
0,75 мм
2
)
6–7 мм
2,8 (Ш) x 1,7 (В) мм
Другие
Плоская отвертка (0,5 x 2,4 мм)
AWG24 – AWG18 (0,25–
0,75 мм
2
)
5–6 мм
1,7 (Ш) x 1,4 (В) мм
* Производитель контактных штырей: WAGO Company Ltd. (Япония) См. таблицу 2.5.
Таблица 2.5 Рекомендуемые контактные штыри
Размер болта
Сечение кабеля
Тип (216-□□□)
С изолированной обоймой
Без изолированной обоймы
Короткий
Длинный
Короткий
Длинный
M2
AWG24 (0,25 мм
2
)
321
301
151
131
AWG22 (0,34 мм
2
)
322
302
152
132
M2 или M2.5
AWG20 (0,50 мм
2
)
221
201
121
101
AWG18 (0,75 мм
2
)
222
202
122
102
Длина оголенного провода под контактный штырь: 5,0 или 8,0 мм для короткого и длинного типа соответственно.
В качестве обжимного устройства рекомендуется: Variocrimp 4 (номер изделия 206-204).
2.3.3 Рекомендуемое сечение кабелей
В таблице 2.6 приведены рекомендуемые сечения кабелей. Рекомендуемый размер кабеля указан для клемм цепи пи-
тания при окружающей температуре 50 °C для двух типов кабелей: одножильного HIV (для максимально допустимой
температуры 75 °C) (до косой черты (/)) и одножильного IV (для 60 °C) (после косой черты (/)).

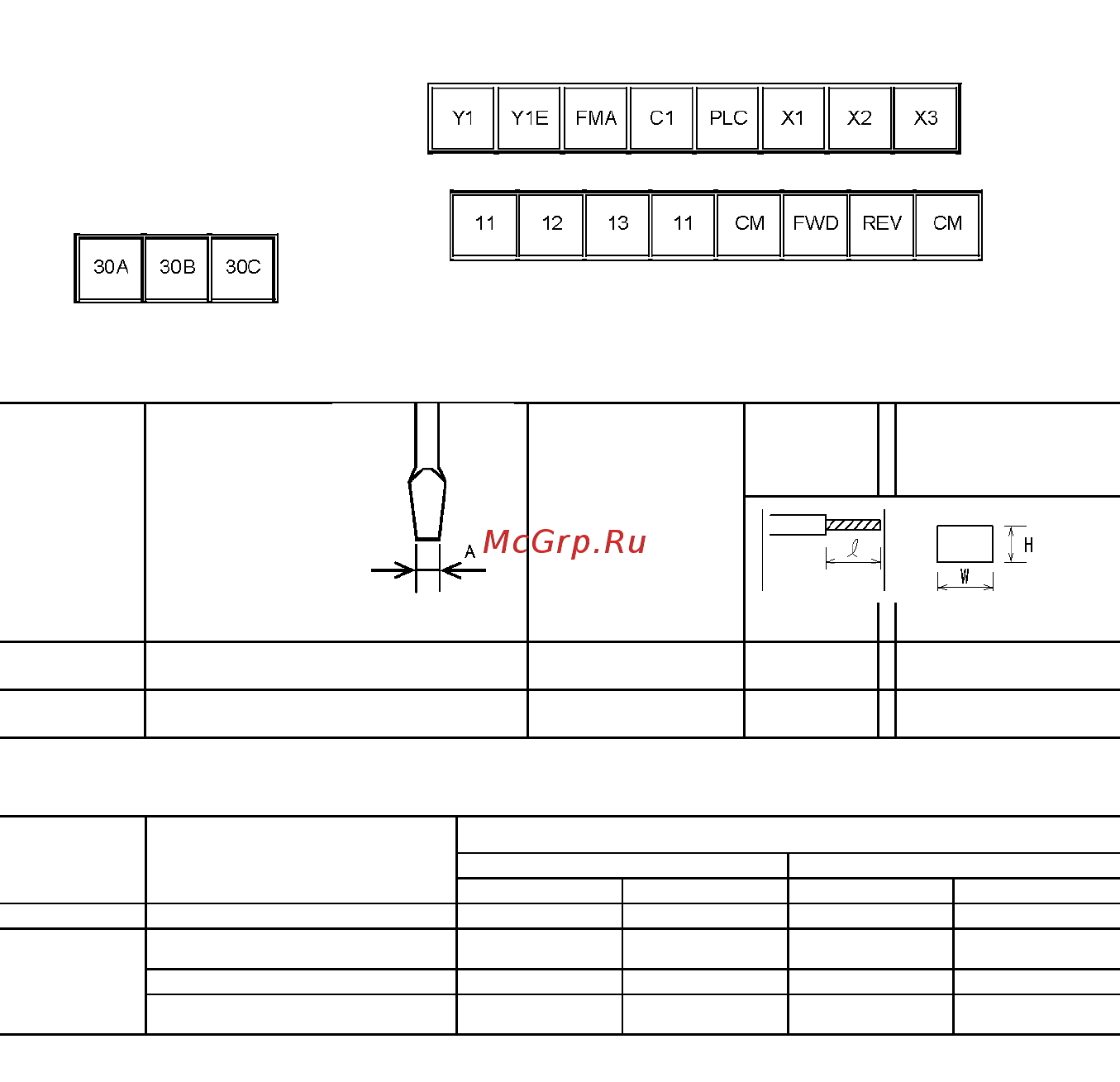

(2) Расположение клемм цепи управления (типичное для всех моделей FRENIC-Mini)
Размер болта: Μ 2 Момент затяжки: 0,2 Н·м
Размер болта: Μ 2.5 Момент затяжки: 0,4 Н·м
