3-14
Основное управление с помощью кнопок
Основные операции с панелью те же, что и для меню «Настройка данных».
Чтобы проверить функциональные коды в меню № 2 «Проверка данных», необходимо установить данные
функционального кода E52 на «1» (Режим проверки параметров кода функции) или «2» (Режим полного меню).
Подробности см. под заголовком «Управление отображением меню» на стр. 3-9.
Включение электропи-
тания
Режим
выполнения
Режим программиро-
вания
Параметры функциональных кодов
Список функциональных кодов
(Сохранить данные и перейти к
следующему функциональному коду.)
(Перейти к
следующему
функциональному
коду.)
(Перейти к
следующему
функциональному
коду.)
* Нажатием кнопки ' при отображаемых данных происходит возвращение к

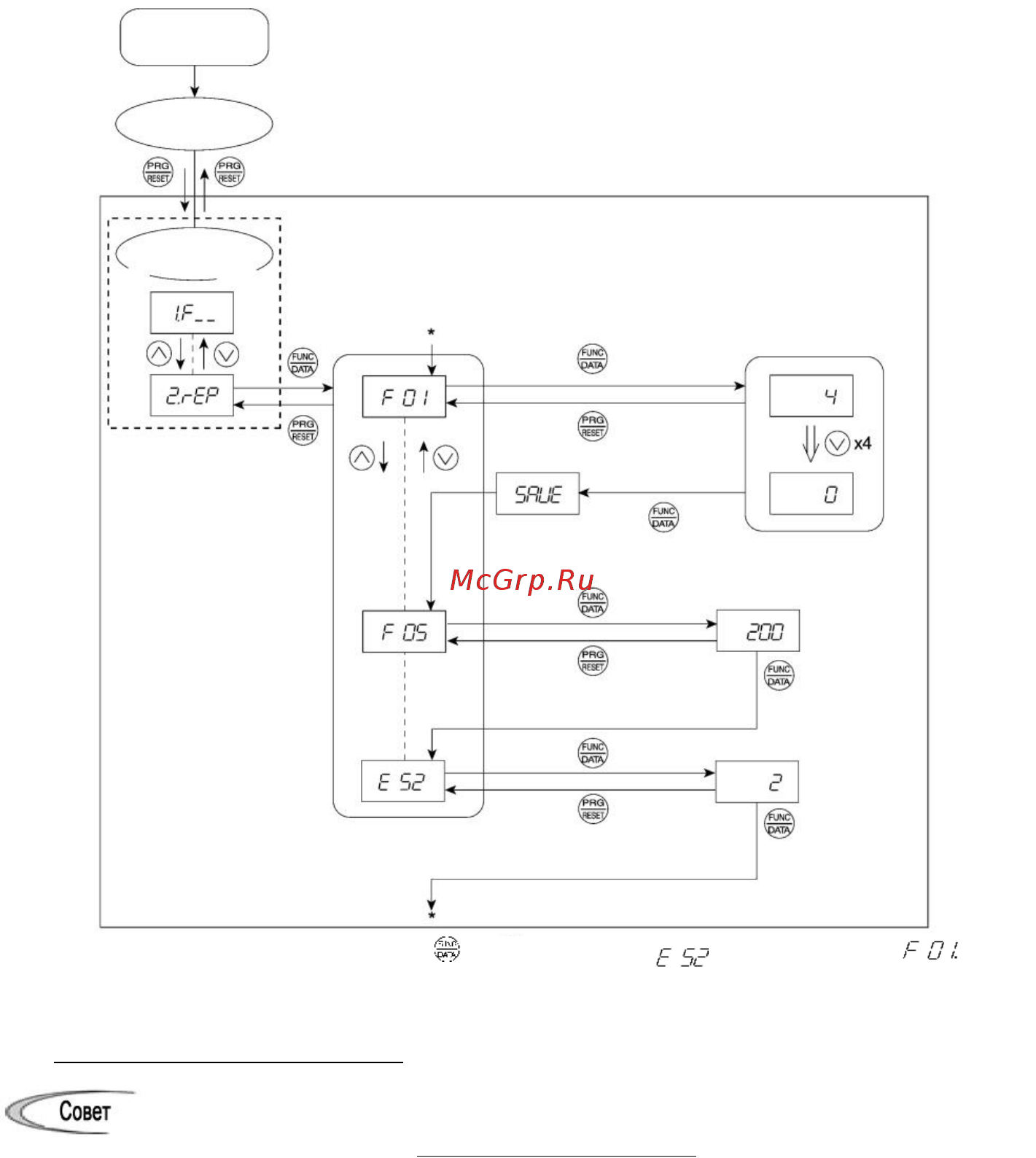

Рисунок 3.6 Переход состояний в меню «Проверка данных» (когда изменения вносятся только в F01, F05, E52)
