6-10

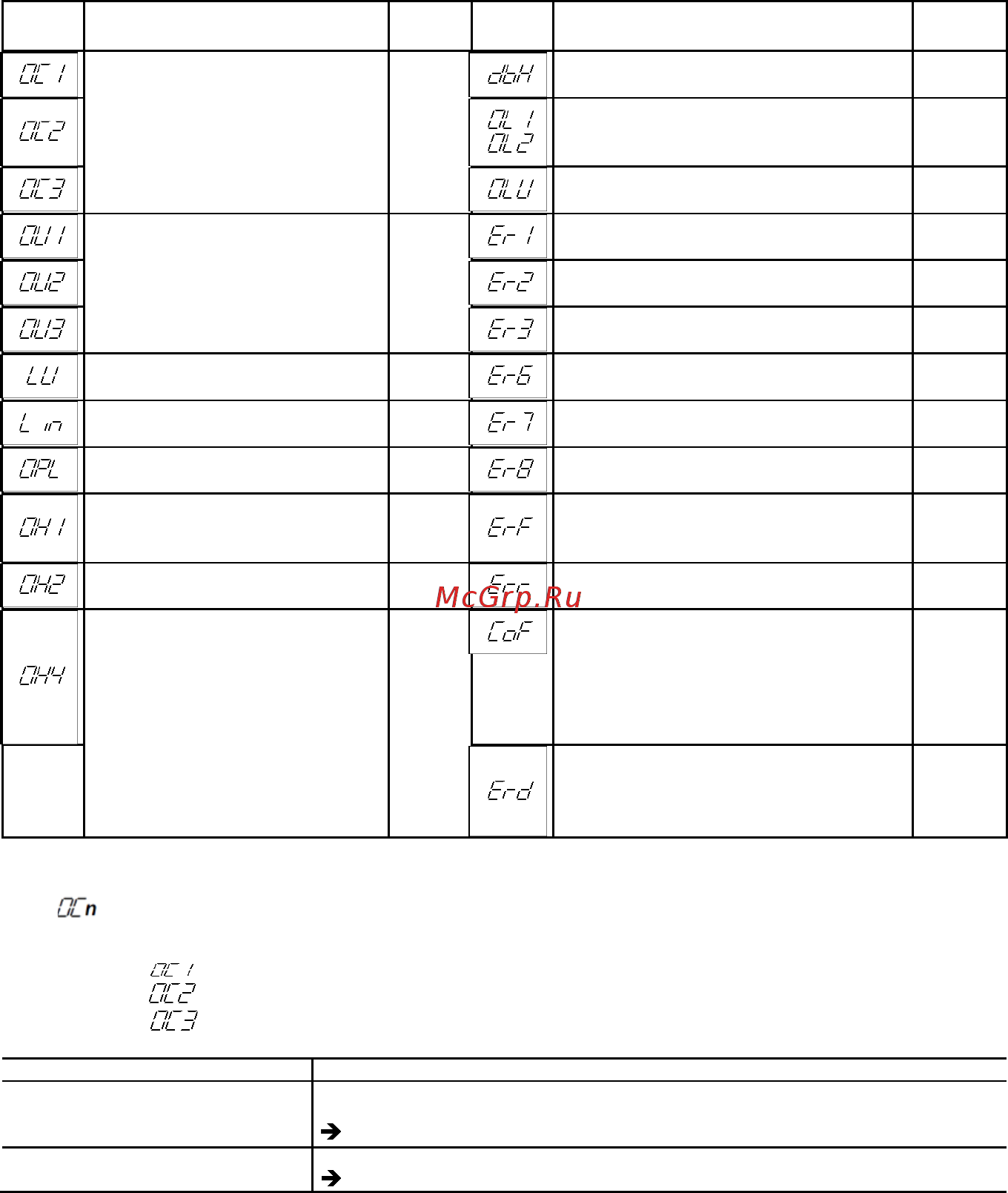

6.3 Если на дисплее появляется код аварии
■ Таблица кодов аварий для быстрого поиска неполадок
Код
аварии
Название
См.
Код
аварии
Название
См.
Мгновенная перегрузка по току
6-10
Перегрев тормозного резистора
6-16
Перегрузка двигателя 1 Перегрузка двига-
теля 2
6-17
Перегрузка ПЧ
6-17
Повышенное напряжение
6-11
Ошибка памяти
6-18
Ошибка связи панели оператора
6-19
Ошибка ЦПУ
6-19
Пониженное напряжение
6-12
Защита срабатывания
6-19
Потеря входной фазы
6-13
Ошибка настройки
6-20
Потеря выходной фазы
6-14
Ошибка связи RS-485
6-21
Перегрев радиатора
6-14
Ошибка сохранения данных во время
пониженного напряжения
6-22
Внешняя авария
6-15
Блокировка ошибки
6-22
Защита двигателя (Терморезистор с
положительным температурным
коэффициентом)
6-15
Обрыв провода обратной связи PID
6-23
Обнаружение отклонений (для привода
синхронных электродвигателей с посто-
янными магнитами)
6-23
[ 1 ] Мгновенная перегрузка по току
Проблема Мгновенное значение выходного тока ПЧ превысило уровень перегрузки по току.
Перегрузка по току возникла во время ускорения.
Перегрузка по току возникла во время торможения.
Перегрузка по току возникла во время работы с постоянной скоростью.
Возможные причины
Способ проверки и устранения неполадки
(1)
Короткое замыкание выходных линий
ПЧ.
Отсоединить провода от выходных клемм ПЧ ([U], [V] и [W]) и измерить межфазное сопротивление
проводки двигателя. Проверить, не является ли сопротивление слишком низким.
Убрать короткозамкнутые элементы (включая замену проводов, клемм реле и двигателя).
(2)
Короткие замыкания на землю на
выходных линиях ПЧ.
Отсоединить провода от выходных клемм ПЧ ([U], [V] и [W]) и провести тест мегомметром.
Убрать заземленные элементы (включая замену проводов, клемм реле и двигателя).
