5-34
В течение кратковременного отключения электроэнергии двигатель замедляется. После восстановления питания ПЧ
перезапускается на частоте, которая была сразу перед кратковременным отключением. Затем срабатывает функция
токоограничения, и выходная частота ПЧ автоматически снижается. Когда выходная частота достигает уровня соот-
ветствия скорости двигателя, двигатель ускоряется до первоначальной выходной частоты. См. рисунок ниже. В этом
случае должно быть включено мгновенное токоограничение (H12 = 1).
■ Режим повторного включения после кратковременного отключения электроэнергии (Время перезапуска) (H13)
H13 определяет период времени от кратковременного отключения электричества до реакции ПЧ для процесса пере-
запуска.
Если ПЧ запускает двигатель, когда остаточное напряжение двигателя еще велико, то возможны сильные броски пус-
кового тока или аварийный сигнал повышенного напряжения из-за временной рекуперации. Поэтому в целях безопас-
ности рекомендуется установить H13 на определенный уровень, чтобы перезапуск выполнялся только после снижения
остаточного напряжения до низкого уровня. Внимание: даже если питание восстановлено, перезапуск не произойдет,
пока не окончится время перезапуска (H13).
Заводская настройка по умолчанию
По умолчанию H13 установлено на одно из значений, показанных ниже, согласно мощности ПЧ. Изменять данные H13
обычно не требуется. Тем не менее, если долгое время перезапуска приводит к чрезмерному снижению скорости потока
(подачи) насоса или другим проблемам, вы можете уменьшить значение настройки примерно до половины значения по
умолчанию. В этом случае убедитесь в отсутствии аварийного сигнала.
Мощность ПЧ (кВт)
Заводская настройка H13 по умолчанию (Время перезапуска в секундах)
0.1–7.5
0.5
11–15
1,0

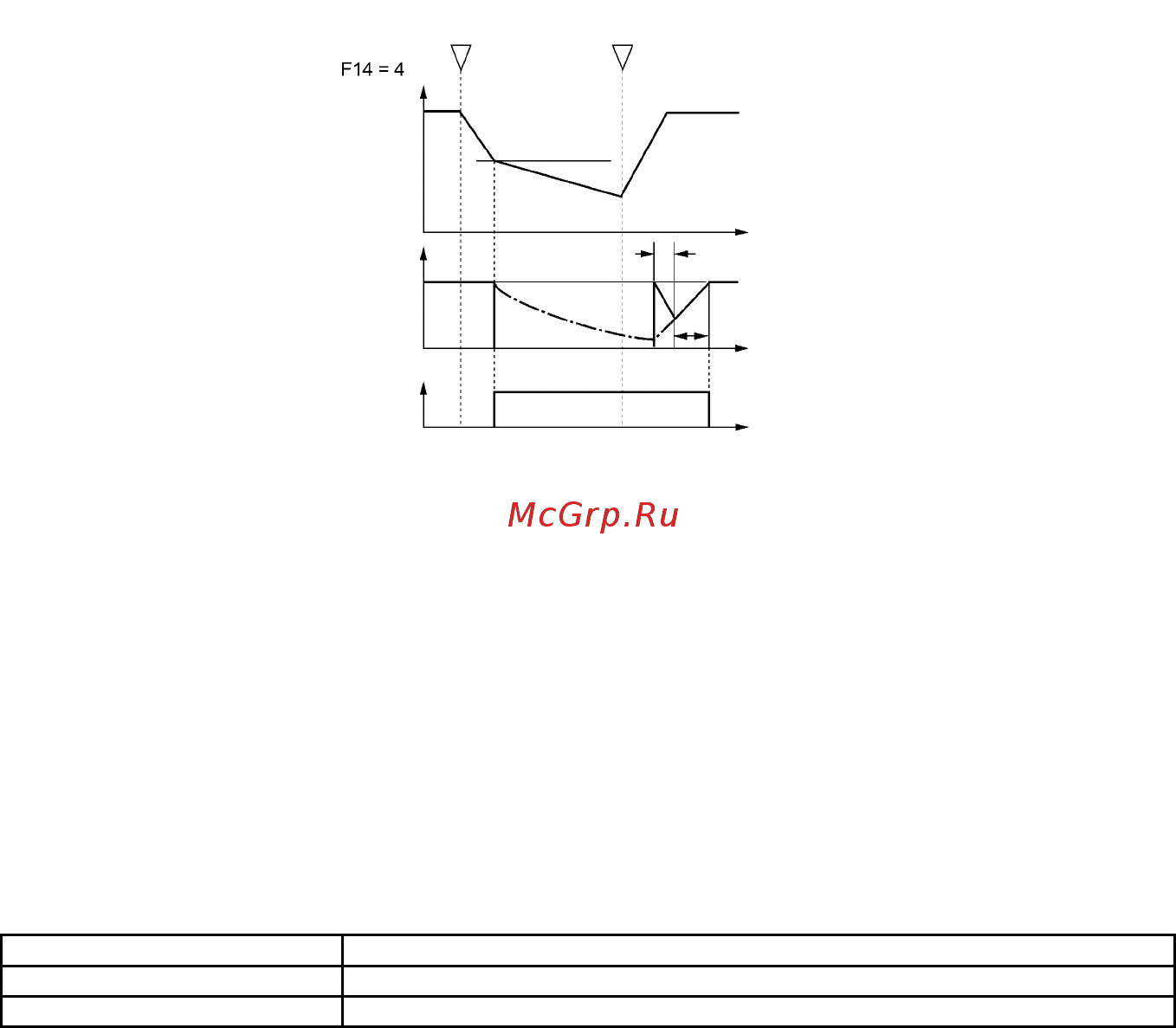

Пониженное
напряжение
Отключение электропитания
Восстановление
Напряжение
шины звена
постоянного
тока
Поиск скорости
двигателя
Выходная
частота
(Скорость
двигателя)
Ускорение
Автозапуск после восстанов-
ления питания IPF
ВКЛ.
Время
