5-47

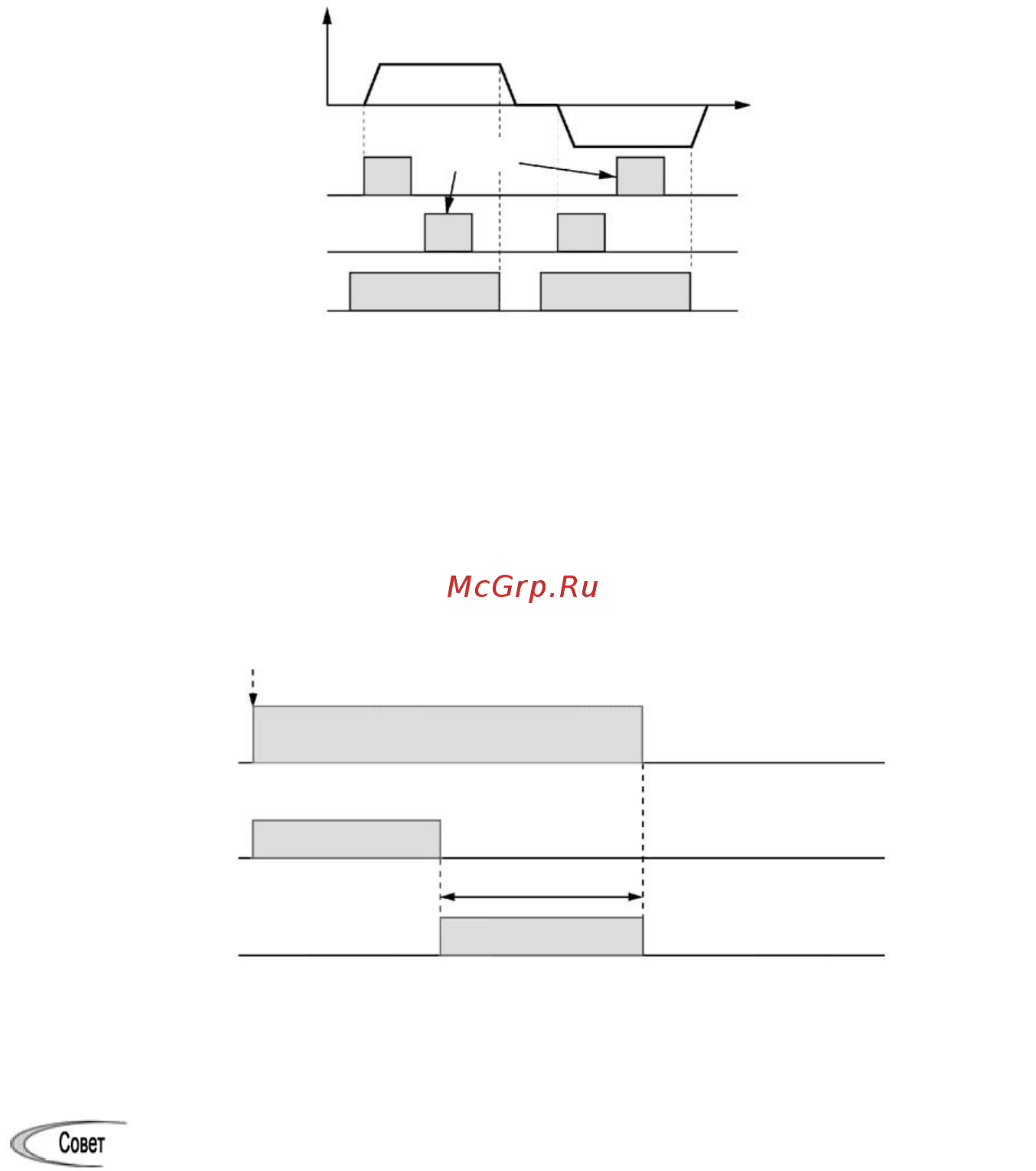

■ Стоп при 3-проводном управлении – HLD (Параметр функционального кода = 6)
Включение этой команды клеммы служит для самоблокировки команды запуска движения вперед (FWD) или назад (REV),
которая выдана вместе с ней, чтобы активировать 3-проводной режим работы ПЧ.
Замыкание контактов между HLD и [CM] (т. е. когда HLD ВКЛ.) обеспечивает самоблокировку первой команды FWD или
REV на переднем фронте ее импульса. Выключением HLD самоблокировка снимается. Когда команда HLD не назначена,
активируется 2-проводное управление, включающее в себя только FWD и REV.
■ Остановка на самовыбеге -- BX (Параметр функционального кода = 7)
Включение этой команды клеммы сразу отключает выход ПЧ так, что двигатель останавливается на самовыбеге, не
подавая аварийных сигналов.
■ Сброс аварии – RST (Параметр функционального кода = 8)
Включение этой команды клеммы удаляет данные с выхода аварийного сигнала состояния ALM (при любом отказе).
Выключение удаляет индикацию аварии и снимает состояние удержания аварийного сигнала.
При включении команды RST удерживайте ее включенной в течение 10 мс или дольше. Эта команда должна оставаться
выключенной для нормального режима работы ПЧ.
■ Включено срабатывание по внешней аварии -- THR (Параметр функционального кода = 9)
Выключение этой команды клеммы сразу отключает выход ПЧ (в результате двигатель останавливается на самовыбеге),
вызывает индикацию аварии 0H2 и выход на реле аварийной сигнализации (при любом отказе) ALM. Команда THR яв-
ляется самоблокирующейся и сбрасывается, когда происходит сброс состояния аварии.
Применяйте срабатывание по внешней аварии, когда вам нужно незамедлительно отключить выход ПЧ в
случае не соответствующих норме ситуаций в периферийном оборудовании.
Выходная
частота
Вперед
Назад
Игнорируется
ВКЛ.
ВКЛ.
FWD
ВКЛ. ВКЛ.
REV
HLD
ВКЛ. ВКЛ.
Отсутствие индикации аварии и
готовность к запуску
Появление аварийного сигнала
Рабочее
состояние ПЧ
Включение индикации аварийных сигналов и
удержание состояния аварии (Остановка)
Выход реле
аварийного
сигнала ALM
ВКЛ. ВЫКЛ.
Мин. 10 мс
Сброс
аварии RST
ВЫКЛ. ВКЛ. ВЫКЛ.
