5-62

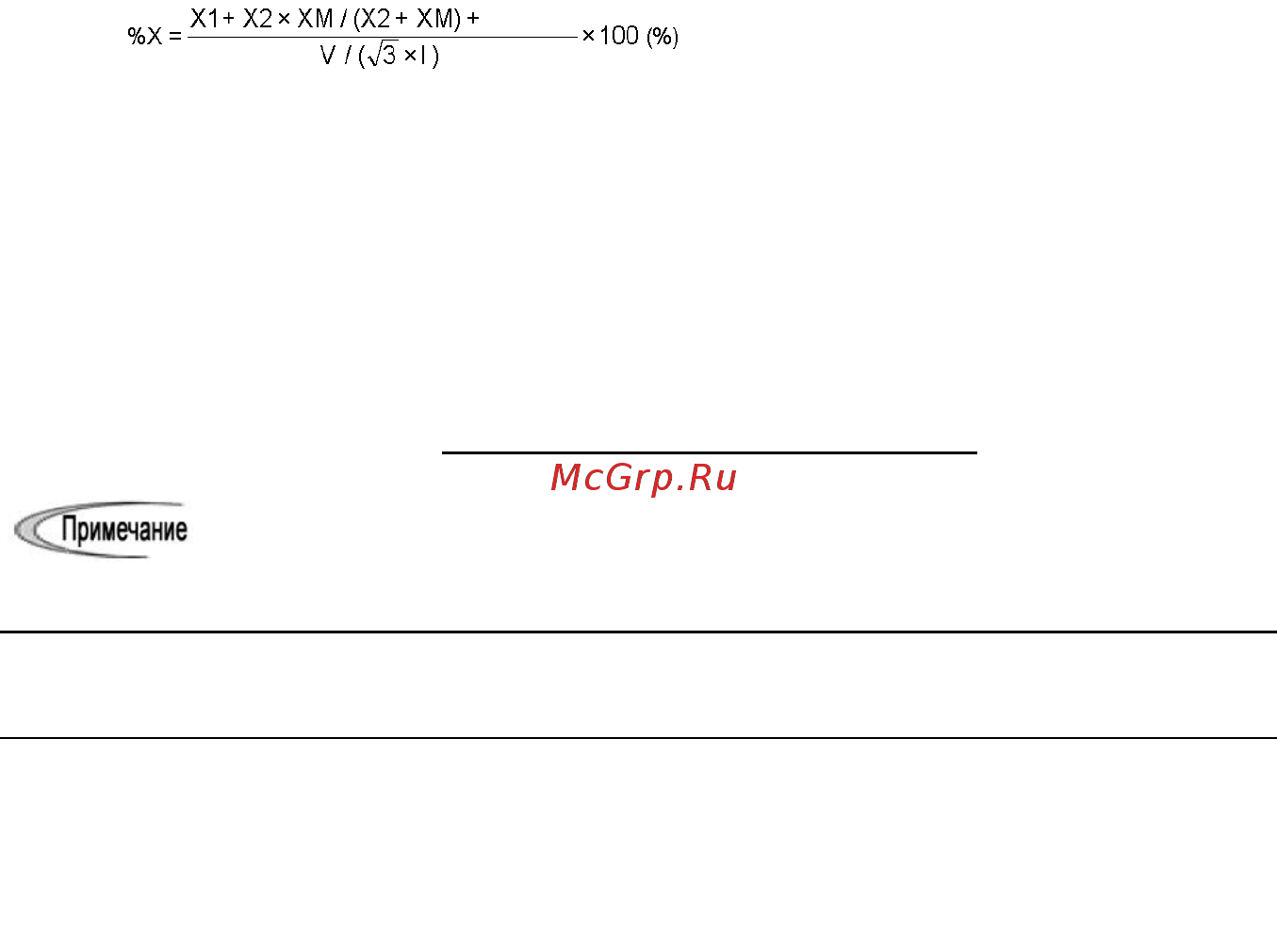

■ %X (P08): Введите значение, рассчитанное по следующей формуле.
где
X1: Реактивное сопротивление утечки первичной обмотки двигателя (Ом)
X2: Реактивное сопротивление утечки вторичной обмотки двигателя (преобразуется в первичную) (Ом)
XM: Реактивное сопротивление цепи возбуждения двигателя (Ом)
Кабель X: Реактивное сопротивление выходного кабеля (Ом)
V: Номинальное напряжение двигателя (В)
I: Номинальный ток двигателя (А)
■ Действующая частота компенсации (P12)
Преобразуйте значение, полученное от производителя двигателя, в Гц с помощью следующей формулы и ввода
преобразованного значения. (Примечание. Величина номинала двигателя на шильдике иногда бывает больше.)
Действующая частота компенсации (Гц) =
(Синхронная скорость – Номинальная скорость)
x Основная частота
Синхронная скорость
Для реактивного сопротивления выберите значение на основной частоте 1 (F04).
P09 Двигатель 1(Усиление компенсации скольжения для управления)
P10 (Время отклика для компенсации скольжения)
P11 (Усиление компенсации скольжения для торможения)
P09 и P11 определяют величину компенсации скольжения в % для движения и торможения по отдельности. Уста-
новка 100 % полностью компенсирует номинальное скольжение двигателя. Чрезмерная компенсация (P09, P11 >
100 %) может вызвать колебания в системе, поэтому внимательно проверьте характеристики работы на фактиче-
ском оборудовании.
P10 определяет время отклика для компенсации скольжения. Как правило, нет необходимости изменять настройку,
заданную по умолчанию. Если вам нужно ее изменить, свяжитесь с представительством Fuji Electric в вашем
регионе.
Кабель Х
