5-71
H06 Управление ВКЛ./ВЫКЛ. вентилятора охлаждения
Чтобы продлить срок службы охлаждающего вентилятора и уменьшить шум вентилятора во время работы, охла-
ждающий вентилятор останавливается, когда температура внутри ПЧ падает ниже определенного уровня во время
остановки ПЧ. При этом поскольку частое переключение охлаждающего вентилятора сокращает его срок службы,
этот вентилятор продолжает работать 10 минут с момента запуска.
H06 определяет режим функционирования: непрерывная работа вентилятора охлаждения или управление вклю-
чением/выключением этого вентилятора.
Значения для
присвоения H06
ВКЛ./ВЫКЛ. вентилятора охлаждения
0
Отключено (Вентилятор охлаждения всегда ВКЛ.)
1
Включено (Управление ВКЛ./ВЫКЛ. активно)

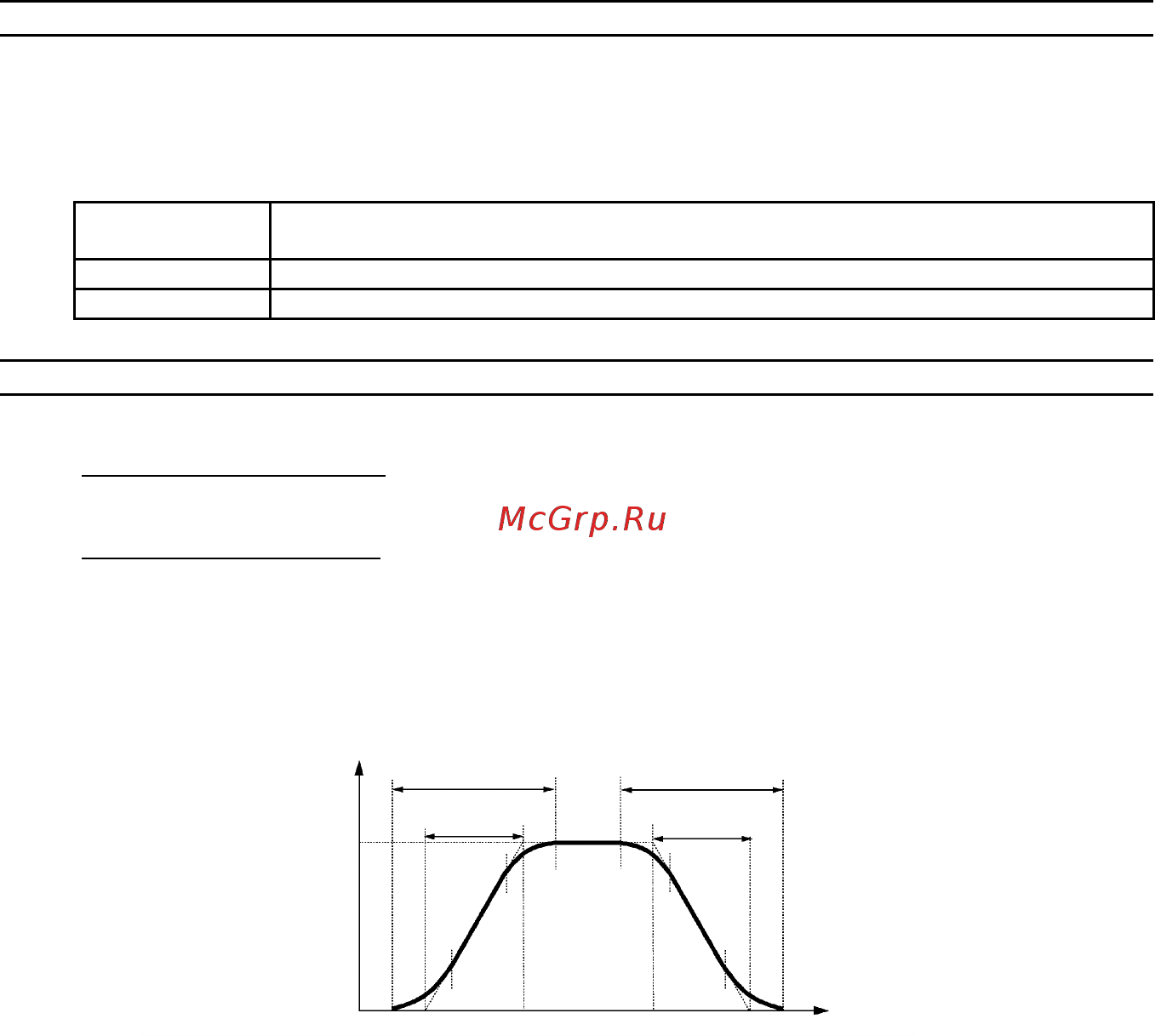

Η07 Кривая ускорения/торможения
Η07 определяет модели ускорения и торможения (кривые управления выходной частотой).
Линейное ускорение/торможение
ПЧ управляет двигателем с постоянным ускорением и торможением.
Кривая S ускорения/торможения
Чтобы ослабить воздействие ускорения/торможения на оборудование (нагрузка), ПЧ постепенно ускоряет или
замедляет двигатель в начальной и конечной зоне ускорения/торможения. Существует два типа характеристики
скорости ускорения/торможения кривой S; 5 % (пологая) и 10 % (крутая) максимальной частоты, которые разделя-
ются четырьмя точками перегиба.
Команда ускорения/торможения определяет длительность ускорения/торможения в линейный период; поэтому
фактическое время ускорения/торможения дольше контрольного времени ускорения/торможения.
Выходная частота
Время ускор.
Время тормож.
Контрольное время
ускор.
Контрольное
время тормож.
Максималь-
ная частота
(F03/A01)
Время
