7-8

7.5 Измерение параметров изоляции

Изоляция прошла испытания в заводских условиях перед отгрузкой, поэтому измерения с помощью мегомметра не тре-

буются.

Если все же необходимость в таких измерениях возникает, то необходимо соблюдать указания, приведенные ниже, иначе

возможно повреждение ПЧ.

Испытания электрической прочности могут, как и в случае измерений мегомметром, привести к порче ПЧ при несоблю-

дении правил измерения. При необходимости проведения испытаний на электрическую прочность свяжитесь с предста-

вительством Fuji Electric в вашем регионе.

(1) Измерения мегомметром в цепи питания

1) Пользуйтесь мегомметром на 500 В пост. тока и убедитесь в надежном отключении питания во время измерений.

2) Если обнаружена утечка измеряемого напряжения по цепи управления, отключите полностью сигнальную проводку.

3) Соедините клеммы цепи питания общим кабелем, как показано на рисунке 7.2.

4) При измерении мегомметром провода должны быть изолированы от клемм заземления

5) Показания 5 МОм и выше считаются нормальными. (Для отдельно взятого ПЧ.)

(2) Измерение параметров изоляции цепи управления

Не пытайтесь применять мегомметр для испытания диэлектрической прочности цепи управления. Для этого необходим

тестер с большим диапазоном измерения сопротивлений.

1) Отсоедините всю внешнюю проводку от клемм цепи управления.

2) Проверьте заземление на целостность. Показания 1 МОм и выше считаются нормальными.

(3) Испытания на электрическую прочность внешней цепи питания и вторичной цепи управления

Отсоедините всю проводку, подключенную к ПЧ, чтобы никакое испытательное напряжение не поступало к ПЧ.

ПЧ

Общий провод

Мегомметр

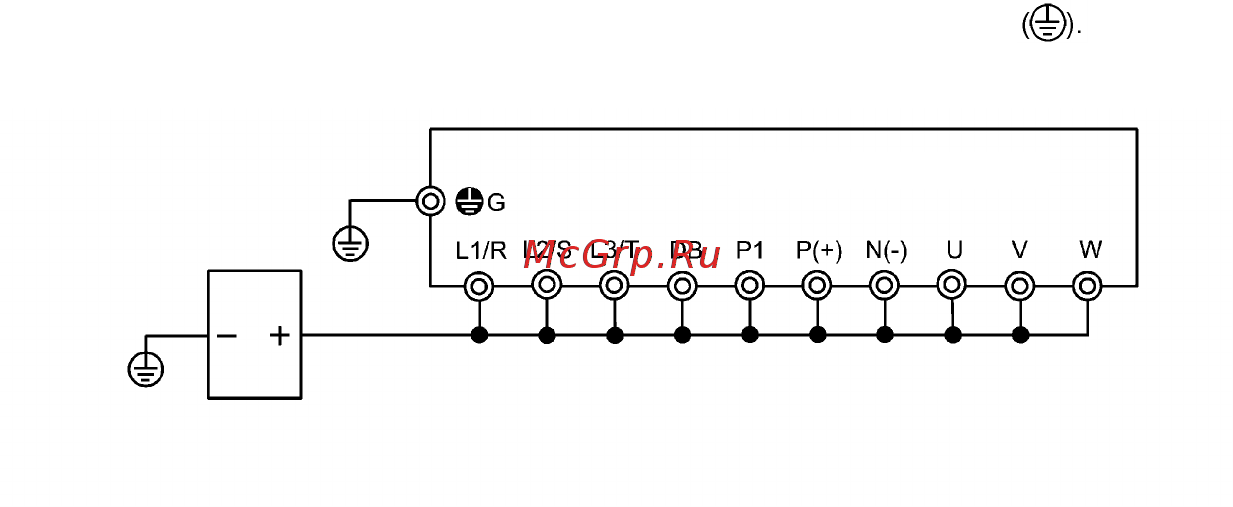

Рисунок 7.2 Подключение главной цепи для измерения мегомметром
