11-6
11.3.2 Соответствие регламенту по гармоническим составляющим тока

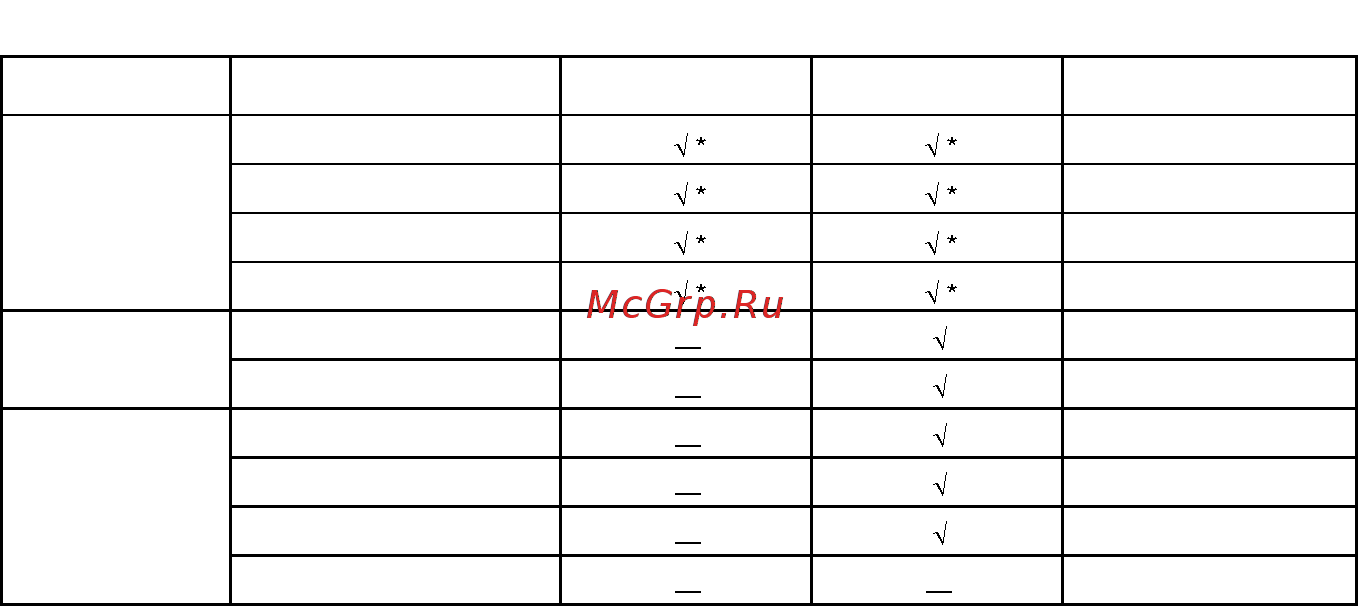

Таблица 11.2 Соответствие регламенту по гармоническим составляющим тока
Напряжение питания
Тип ПЧ
без дросселя звена пост.
тока
с дросселем звена пост.
тока
Применимый тип дросселя
звена пост. тока
Три фазы 200 В
FRN0001C2S-2□
DCR2-0.2
FRN0002C2S-2□
DCR2-0.2
FRN0004C2S-2□
DCR2-0.4
FRN0006C2S-2□
DCR2-0.75
Три фазы 400 В
FRN0002C2S-4□
DCR4-0.4
FRN0004C2S-4□
DCR4-0.75
Одна фаза 200 В
FRN0001C2S-7□
DCR2-0.2
FRN0002C2S-7□
DCR2-0.4
FRN0004C2S-7□
DCR2-0.75
FRN0006C2S-7□
DCR2-1.5
* Модели ПЧ, помеченные V, соответствуют EN61000-3-2 (+A14) и могут подключаться к низковольтной сети общего пользования без ограни-
чений.
Ограничения имеются для моделей, помеченных «—». При необходимости подключения их к общественной низковольтной сети следует
получить разрешение от местной энергоснабжающей организации. Как правило, необходимо предоставить этой организации информацию по
гармоническим составляющим ПЧ. Чтобы получить эти сведения, обратитесь в представительство Fuji Electric в вашем регионе.
Примечание 1) Квадрат (D) в представленной таблице заменяет A, C, E или U в зависимости от региона поставки. Для трехфазной серии ПЧ
класса 200 В он заменяет A или U.
2) Если трехфазное питание на 200 В перем. тока формируется путем понижения трехфазного питания с 400 В перем. тока, то опреде-
ляющее значение для применения ПЧ будет иметь уровень гармоник в 400-вольтовой линии.
11.4 Соответствие Директиве ЕС по низковольтному оборудованию
11.4.1 Общие положения
Универсальные преобразователи частоты регламентируются Директивой по низковольтному оборудованию в ЕС. Компания Fuji Electric прошла
соответствующую официальную сертификацию на соответствие ее продукции Директиве по низковольтному оборудованию. Fuji Electric под-
тверждает, что все наши преобразователи частоты с маркировкой CE соответствуют Директиве по низковольтному оборудованию.
11.4.2 Об использовании моделей ПЧ FRENIC-Mini в системе, подлежащей сертификации согласно Директиве ЕС по низковольтному
оборудованию
При необходимости использования моделей ПЧ FRENIC-Mini в системах/оборудовании на территории ЕС см. соответствующие указания на
странице viii.
