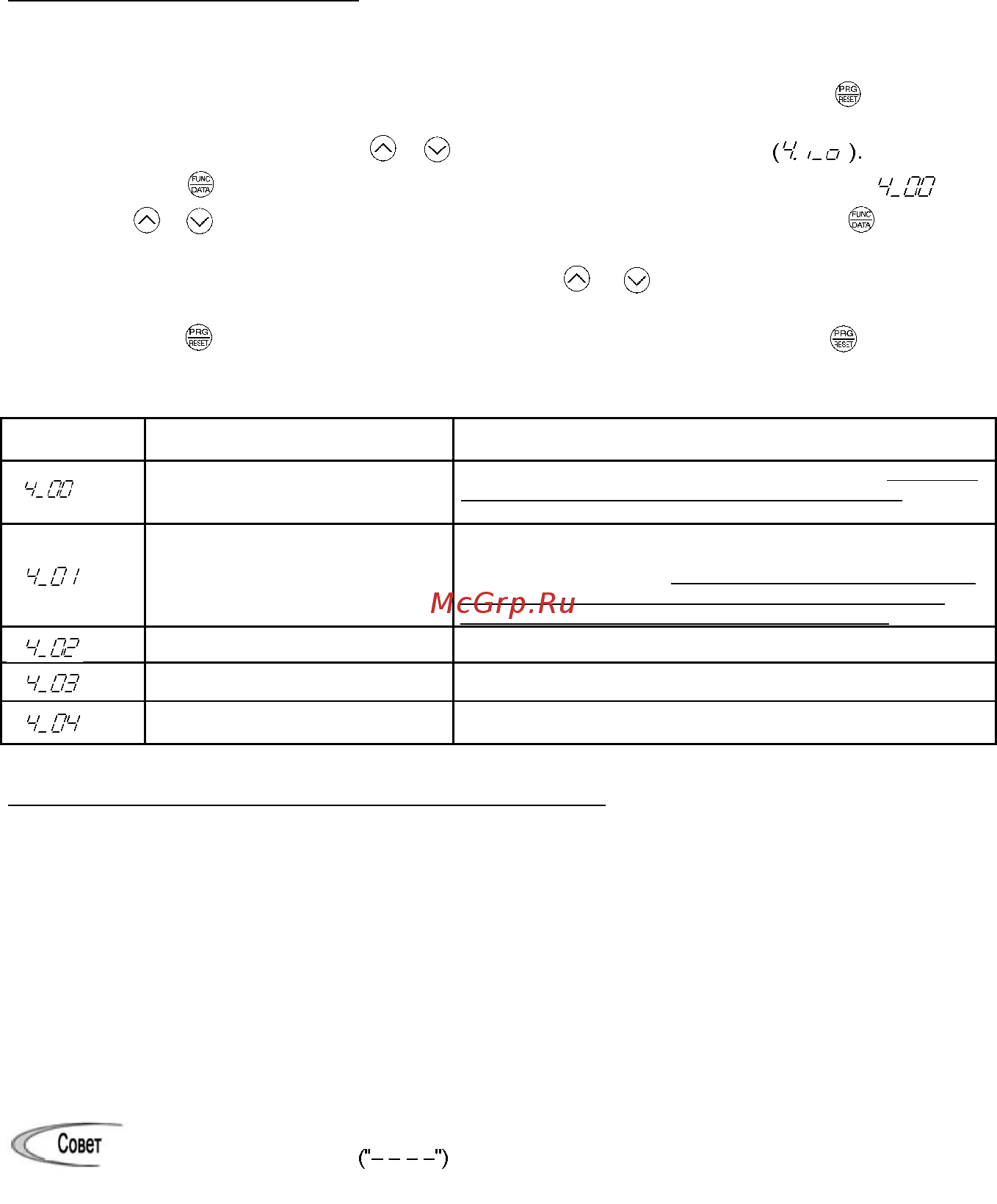

3-20
Основное управление с помощью кнопок
Прежде чем проверить состояние сигналов входов/выходов, установите функциональный код E52 на «2» (Режим полного
меню).
(1) Когда ПЧ включен, он автоматически входит в режим выполнения. В этом режиме нажмите кнопку , чтобы пере-
ключиться в режим программирования. Появится меню выбора функций.
(2) Когда меню открыто, с помощью кнопок и выберите «Проверка входов/выходов»
(3) Нажмите кнопку для вывода на дисплей кодов из списка «Проверка входов/выходов». (Например )
(4) Кнопками и выберите нужный параметр проверки входов/выходов, затем нажмите кнопку . Появится
соответствующая информация проверки входов/выходов. Для клеммы сигналов входов/выходов управления и входа
клеммы цепи управления при сетевой связи применяйте кнопки и , чтобы выбрать один из двух способов
отображения.
(5) Нажмите кнопку , чтобы вернуться к списку проверки входов/выходов. Снова нажмите кнопку , чтобы вер-
нуться в меню.
Таблица 3.12 Список параметров проверки входов/выходов
Показания свето-
диодного дисплея:
Пункт меню
Описание
Сигналы входов/выходов на клеммах цепи
управления
Состояние ВКЛ./ВЫКЛ. клемм цифровых входов/выходов. См. «Индикация
состояния сигналов управления на клеммах входа/выхода» для более
подробного описания индикации.
Сигналы входов/выходов на клеммах цепи
управления при сетевой связи
Состояние ВКЛ./ВЫКЛ. клемм цифровых входов/выходов, получивших
команду по связи RS-485 Более подробную информацию об отображаемом
параметре см. под заголовком «Индикация состояния сигналов управле-
ния на клеммах входа/выхода» и «Индикация состояния сигналов
управления на клеммах входа/выхода при сетевой связи».
Входное напряжение на клемме [12]
Входное напряжение на клемме [12] в вольтах (В).
Входной ток на клемме [C1]
Входной ток на клемме [C1] в миллиамперах (мА).
Выходное напряжение на аналоговом
измерителе [FMA]
Выходное напряжение на клемме [FMA] в вольтах (В).
Индикация состояния сигналов управления на клеммах входа/выхода
Информация о состоянии управляющих сигналов на клеммах входа/выхода отображается включением/выключением
сегмента дисплея или шестнадцатеричным кодом.
■ Отображение состояния сигналов входов/выходов включением/выключением сегмента дисплея
Из таблицы 3.13 внизу и рисунка видно, что сегменты разряда LED1 «a» – «e» светятся, если цифровые входные клеммы
([FWD], [REV], [X1], [X2] или [X3]) замкнуты на клемму [CM] или [PLC]*, и не светятся, если упомянутые клеммы разомкнуты.
Сегмент «a» на LED3 светится, если цепь между выходными клеммами [Y1] и [Y1E] замкнута, и не светится, если цепь
разомкнута. Сегмент «a» на LED4 предназначен для клеммы [30ABC]. Сегмент «a» на LED4 загорается, когда цепь между
клеммами [30C] и [30A] замкнута (ВКЛ.), и не загорается, когда она разомкнута.
* Клемма [CM], если перемычка установлена для SINK (сток); клемма [PLC], если перемычка установлена для SOURCE
(исток).
• Если все входные сигналы клемм находятся в состоянии ВЫКЛ. (разомкнуты), загорится сегмент «g» на
всех светодиодах 1 – 4
• Более подробную информацию см. в главе 5 «ФУНКЦИОНАЛЬНЫЕ КОДЫ».
