3-26
3.4.6 Чтение информации аварии – «Информация аварии»
Меню № 6 «Информация аварии» (режим программирования) показывает коды последних 4 аварий. Кроме того, есть
возможность вывести информацию о состоянии ПЧ на момент появления аварийного сигнала. На рисунке 3.10 показаны
переходы состояний в меню информации аварии, а в таблице 3.16 поясняется смысл аварийных сообщений.
Режим программи-
рования
Переключение с интервалом
ок. 1 секунды
Выходная частота
Выходной ток
Включение
электропитания
Режим выполне-
ния
Список кодов аварийных сигналов
Информация о рабочем состоянии на
момент аварийного сигнала
Номер параметра
Номер параметра
Переключение с
интервалом ок. 1 секунды
Рабочее состояние 3
Номер параметра
Переключение с интервалом
ок. 1 секунды
См. выше.
См. выше.
См. выше.

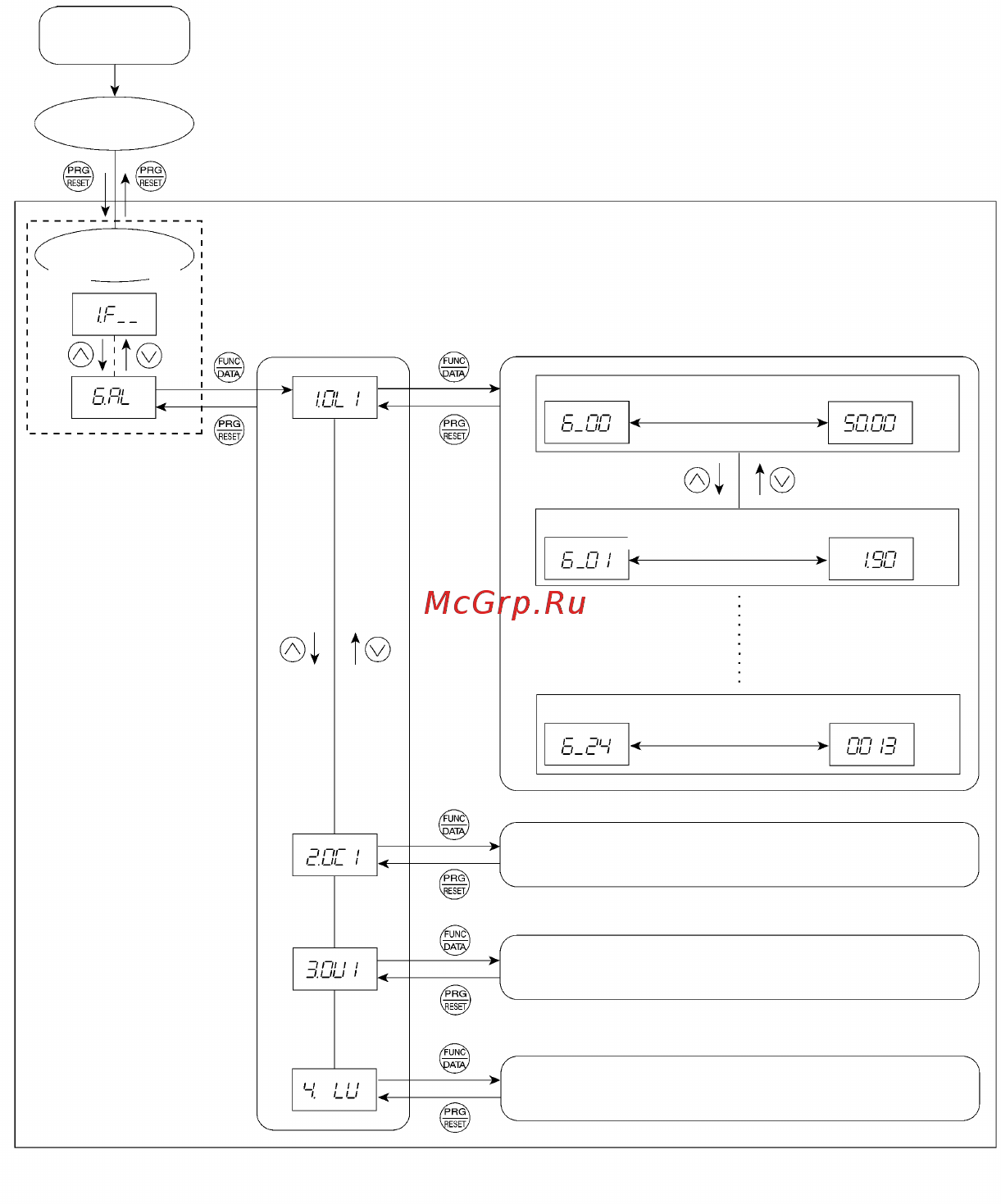

Рисунок 3.10 Переход состояний в меню «Информация аварии»
