Invt GD100-01-0R7G-4 [17/124] Пространство для установки монтажа
![Invt GD100-01-0R7G-4 [17/124] Пространство для установки монтажа](/views2/1582323/page17/bg11.png)
Goodrive100 inverters Рекомендации по установке
16

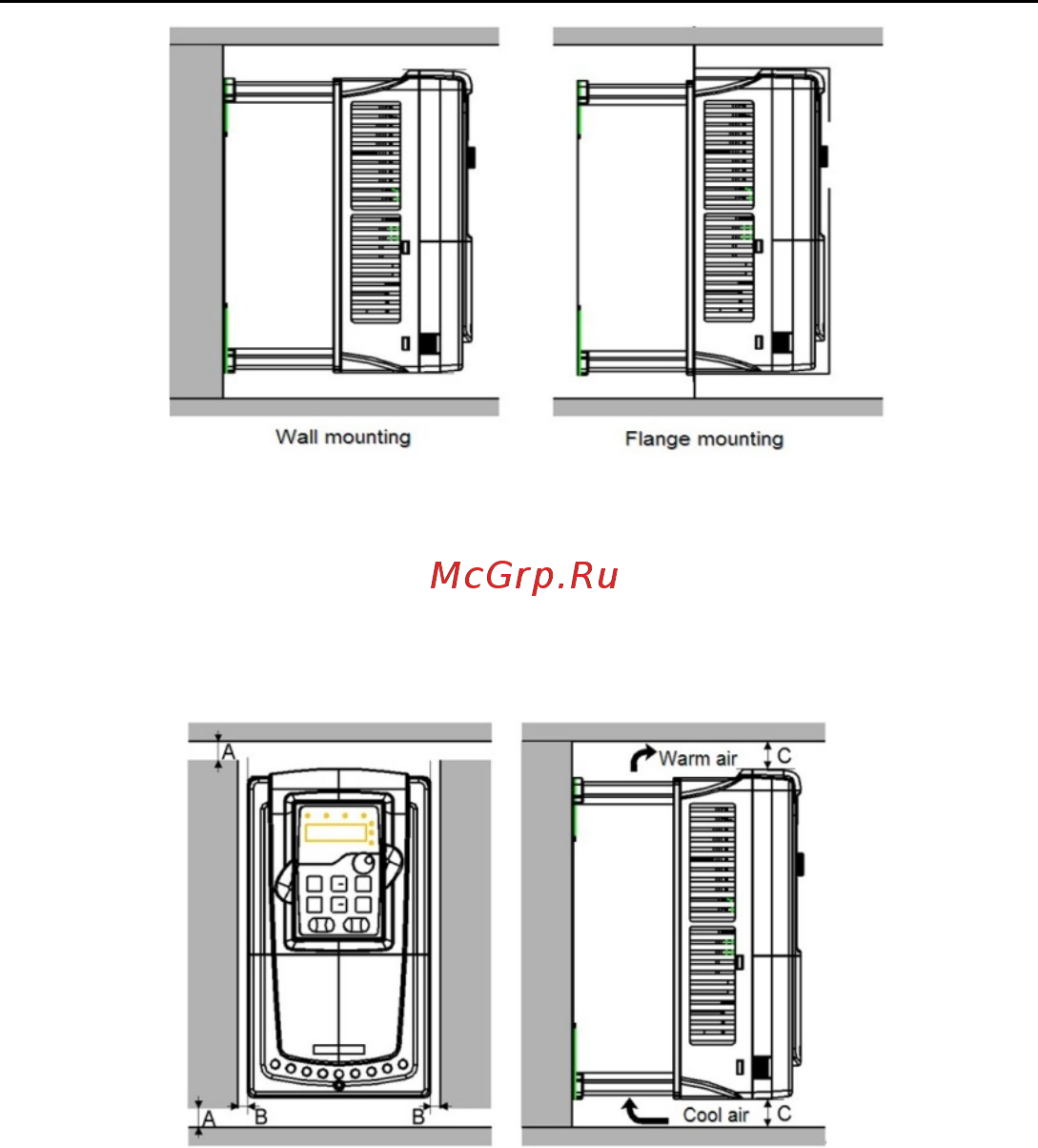

Рис. 3-1 Установка ПЧ
(1) Отметьте отверстия перед установкой. Разметка отверстиуй указана на чертежах.
(2) Установите винты или болты в отмеченные отверстия.
(3) Установите ПЧ на стену.
(4) Надежно затяните винты в стене.
3.1.4 Пространство для установки/монтажа
Рис. 3-2 Место установки
Примечание: Минимальное пространство В и C — 100 мм.
