Goodrive100 inverters Рекомендации по установке
19

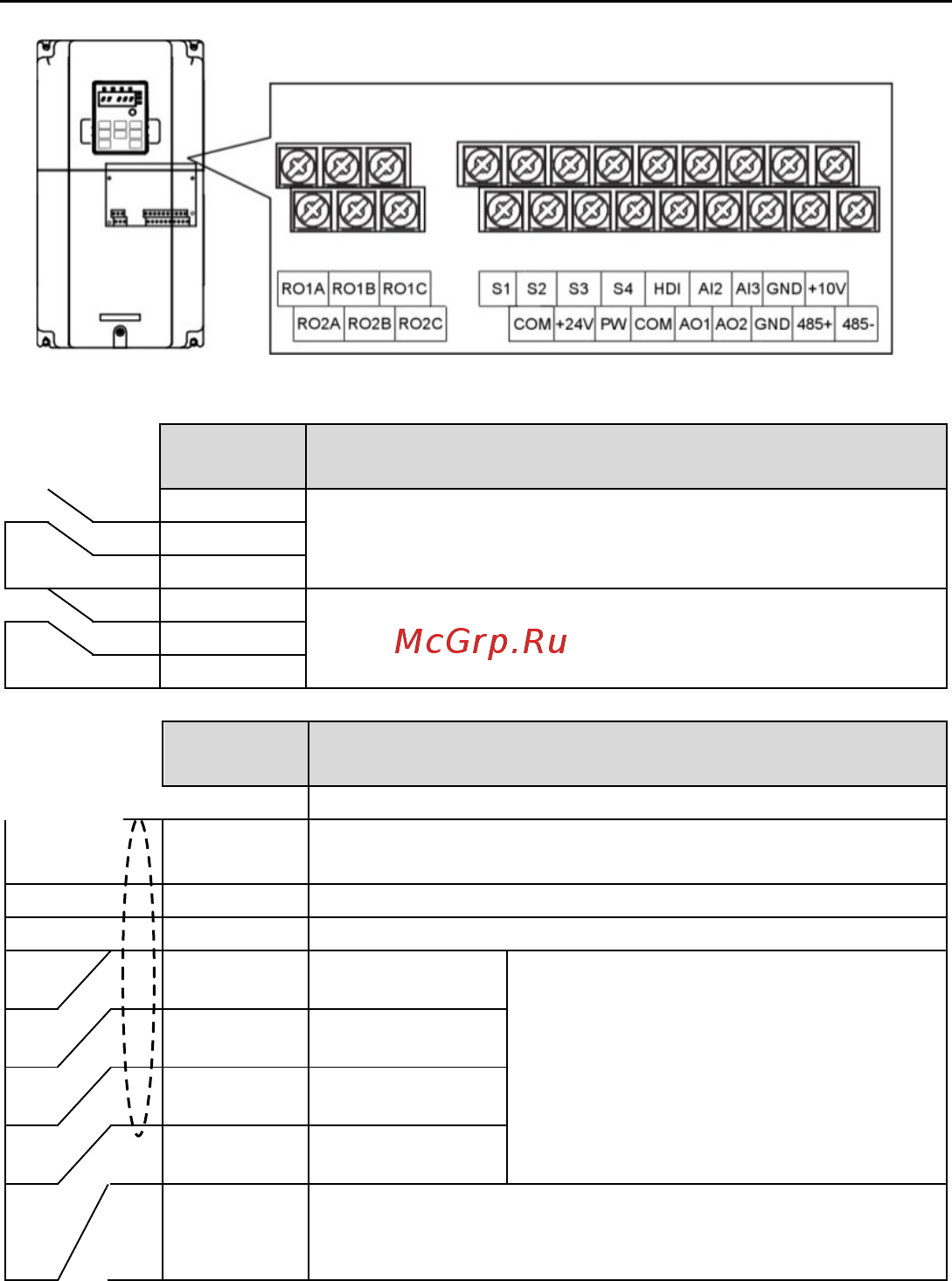

3.2.5 Монтажная схема цепей управления
Рис. 3-6 Монтажная схема цепей управления
Обозначение
клемм
Описание
RO1A
RO1 релейный выход, RO1A NO, RO1B NC, RO1C с общей клеммой
Коммутационная нагрузка: 3A/AC250V,1A/DC30V
RO1B
RO1C
RO2A
RO2 релейный выход, RO2A NO, RO2B NC, RO2C с общей клеммой
Коммутационная нагрузка: 3A/AC250V,1A/DC30V
RO2B
RO2C
Обозначение
клемм
Описание
PE Клемма заземления цепей управления
PW
Переключатель между внешним и внутренним испочником питания.
Диапазон напряжения: 12~24В
24V Внутренний источник питания для внешних цепей с I
max
= 200мА
COM Общая клемма для +24V
S1 Дискретный вход 1
1. Входной импеданс:3.3кОм
2. Входное напряжение12~30В
3. Двунаправленные клеммы, NPN и PNP
4. Максимальная частота:1kHz
5. Все цифровые входы программируемые.
Пользователь может задать функцию входа
через коды функций.
S2 Дискретный вход 2
S3 Дискретный вход 3
S4 Дискретный вход 4
HDI
За исключением S1 ~ S4, этот вход может использоваться как
высоко- частотный вход.
Максимальная входная частота:50kHz
