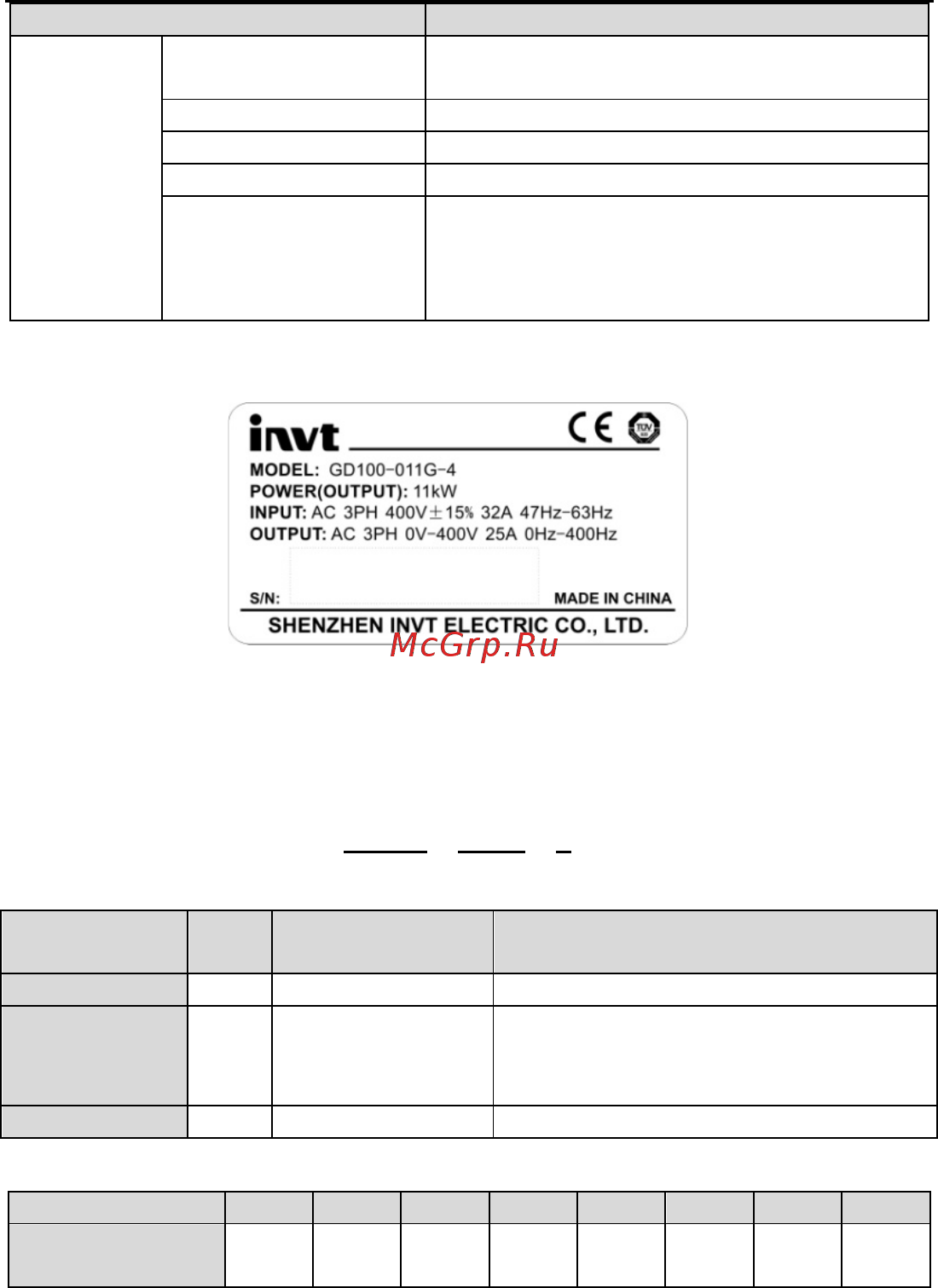

![Invt GD100-01-0R7G-4 [12/124] Технические характеристики](/views2/1582323/page12/bgc.png)
Goodrive100 inverters Обзор продукции
11
Функция Спецификация
Средняя наработка на
отказ
2 года (при температура окружающей среды +25
0
С)
Класс защиты IP20
Охлаждение Воздушное охлаждение
Модуль торможения Встроенный
ЭMC фильтр
Встроенный фильтр C3: в соответствии с
требованиями IEC61800-3 C3
Внешний ф ил ьтр: в соответствии с требованиями
IEC61800-3 C2
2.3 Шильдик ПЧ
Рис. 2-1 Шильдик ПЧ
2.4 Обозначение при заказе ПЧ
The type designation contains information on the inverter. The user can find the type designation on the type
designation label attached to the inverter or the simple name plate.
GD100 – 5R5G – 4
① ② ③
Рис. 2-2 Код обозначения при заказе
Обозначение Знак
Подробное описание
знака
Подробное содержание
Аббревиатура
①
Обозначение ПЧ Goodrive100 сокращенно GD100.
Мощность
②
Диапазон мощности
+ тип нагрузки
5R5 – 5.5кВт
G –Постоянный момет
Напряжение
③
Напряжение питания 4 – 400В
2.5 Технические характеристики
GD100-XXXX-4
0R7G
1R5G
2R2G
004G
5R5G
7R5G
011G
015G
Выходная мощность
（кВт）
0.75 1.5 2.2 4 5.5 7.5 11 15
