Goodrive100 inverters Рекомендации по установке
20
Обозначение
клемм
Описание
+10V
Вспомогательное напряжение +10V
AI2
1. Входной диапазон: AI2 может быть выбрано напряжение или ток:
0~10В/0~20мА；AI2 может быть выбрано с помощью J3
AI3:-10В~+10В
2. Входное импеданс:вход по напряжению: 20кОм;
токовый вход: 500оМ
3. Разрешение: минимум 5мВ,когда 10В соответствует 50Гц
4. Отклонение ±1%, 25℃
AI3
GND Общий для +10V
AO1
1. Диапазон выхода:0~10В или 0~20мА
2. Токовый выход или напряжения зависит от выбора перемычки
3. Отклонение ±1%,25℃
AO2
Обозначение
клемм
Описание
485+
Подключение кабеля RS485 Испльзовать для подключения
экранированную витую пару.
485-
3.2.6 Подключение входных/выходных сигналов
Пожалуйста, используйте U-образный контакт, чтобы задать режим NPN или PNP и внутренний или
внешний источник питания. Значение по умолчанию — NPN – внутренний режим.

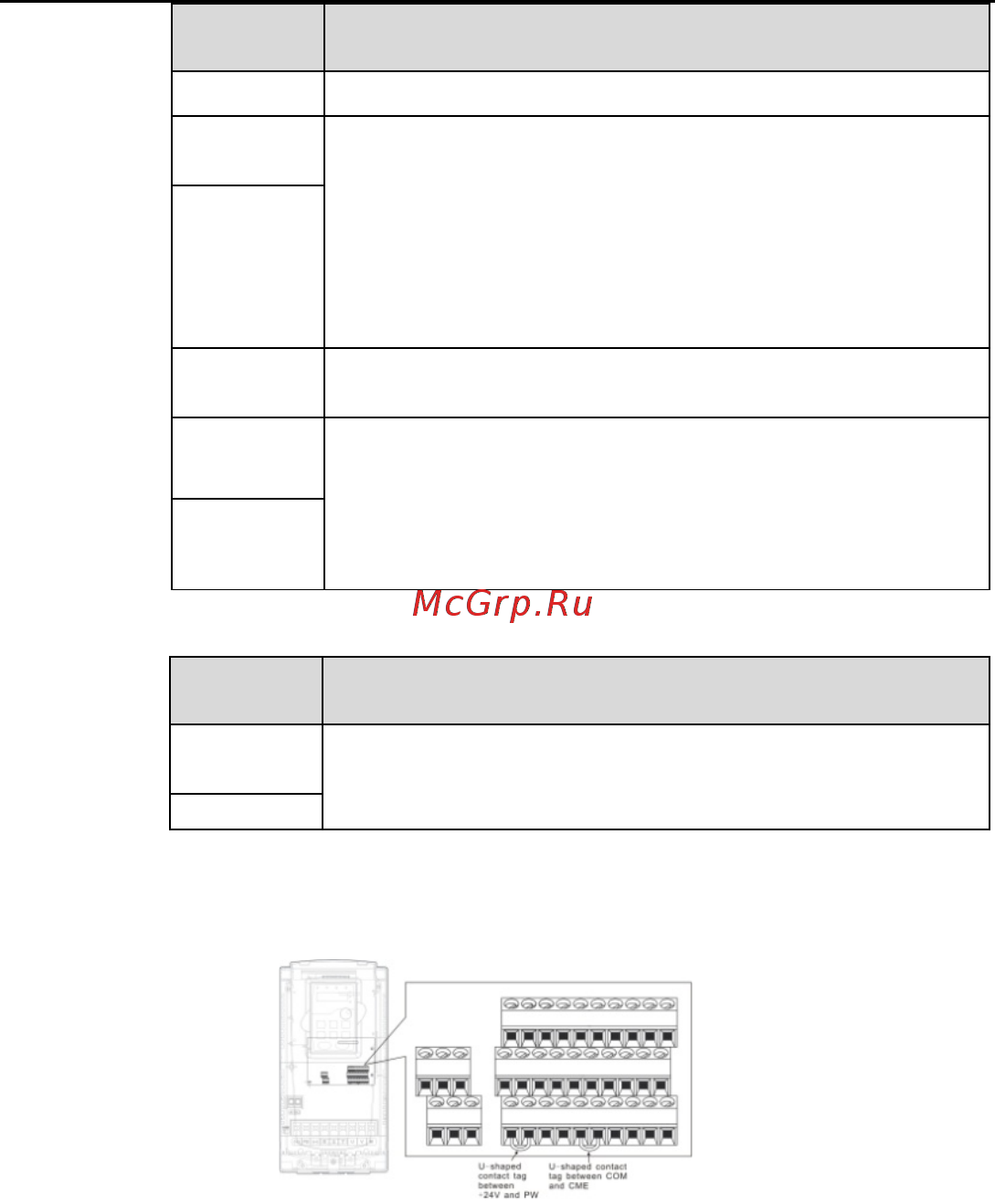

Рис. 3-7 U-образный контакт
Если сигнал от NPN транзистор, пожалуйста, установите U-образный контакт между + 24В и PW, как
показано ниже согласно используемому источнику питания.
