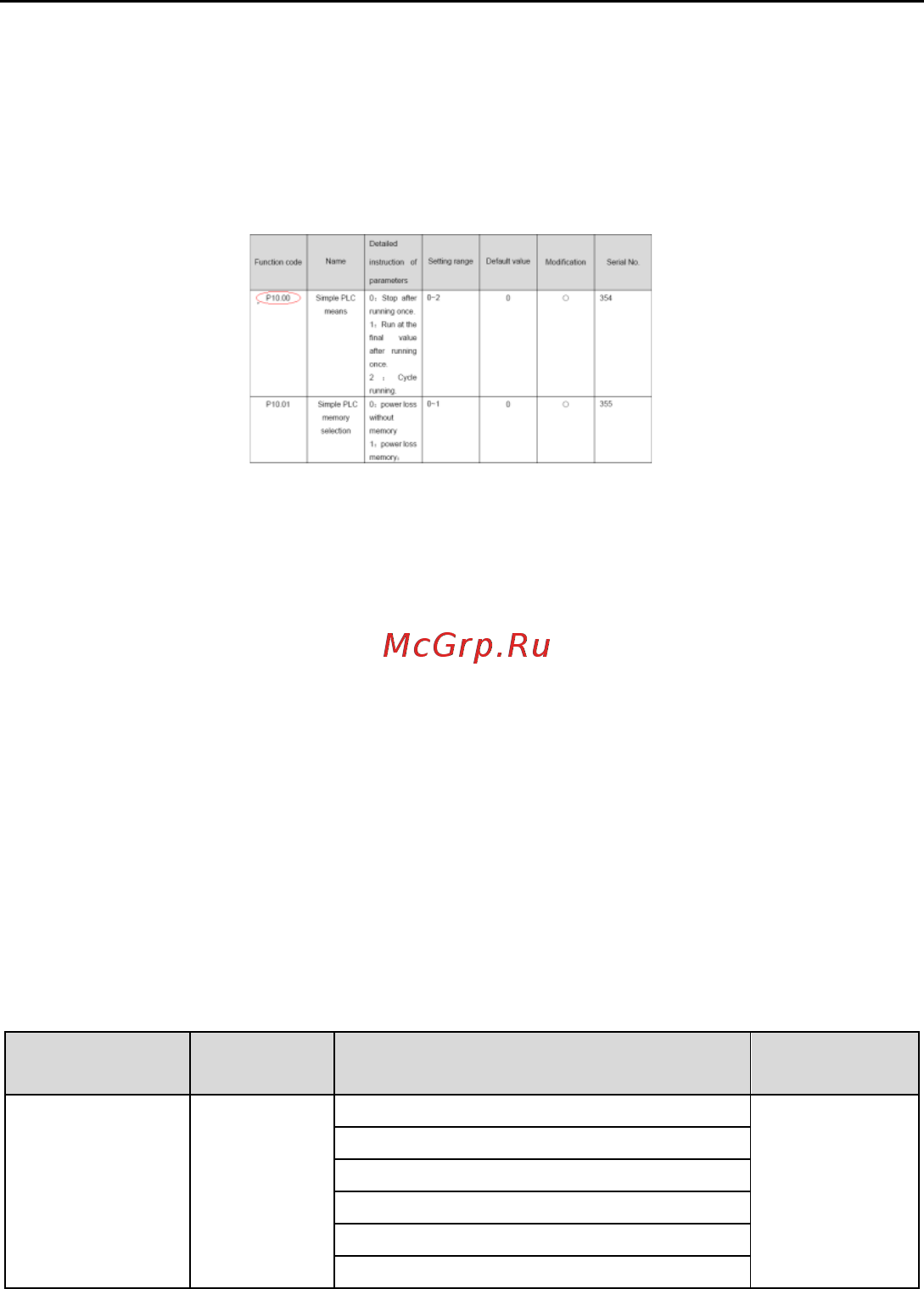

Goodrive100 inverters Протоколы связи
104
младший-байт-00~ffH. Старший байт является групповым числом перед разделительной точкой
функционального кода, и младший байт является числом после разделительной точки. Но и старший
байт и младший байт должны быть изменены в шестнадцатеричный код. Например P05.05, групповое
число прежде, чем разделительная точка функционального кода 05, тогда старший бит параметра 05,
число после разделительной точки 05, тогда младший бит параметра 05, тогда t он функционирует,
адрес кода является 0505-ым, и адрес параметра P10.01 является 0A01H
.
Примечание: Группа PE является параметром фабрики, который не может быть считан или изменен.
Некоторые параметры не могут быть изменены, когда инвертор находится в состоянии выполнения, и
некоторые параметры не могут быть изменены ни в каком состоянии. Диапазон установки, модуль и
относительные инструкции должны быть обращенным вниманием на, изменяя функциональные
параметры кода.
Кроме того, EEPROM часто снабжается, который может сократить время использования EEPROM. Для
пользователей некоторые функции не необходимы, чтобы быть снабженными на коммуникационном
режиме. Потребности могут быть удовлетворены на, изменяя значение в RAM. Изменение высокого
бита функционального кода формируется от 0 до 1, может также понять функцию. Например,
функциональный код P00.07 не снабжается в EEPROM. Только, изменяя значение в RAM можно
установить адрес в 8007-ой. Этот адрес может только использоваться в записи RAM кроме чтения. Если
это используется, чтобы читать, это - недопустимый адрес
.
7.3.4.2 Адрес инструкции и другие функции в Modbus
Ведущее устройство может работать с параметрами ПЧ, а так же управлять ПЧ, такие как «Пуск»,
«Стоп» и контроль рабочего состояния ПЧ.
Ниже список параметров других функций:
Инструкция
функции
Определение
адреса
Инструкция значения данных
Характеристики
R/W
Команда
управления связи
2000H
0001H: вперед
W
0002H:реверс
0003H:толчковый режим вперед
0004H: толчковый режим реверс
0005H:стоп
0006H:останов с выбегом (Аварийная
