Goodrive100 inverters Приложение С
115
Приложение C Дополнительное оборудование
В этой главе описывается, как дополнительное оборудование для ПЧ серии Goodrive100.

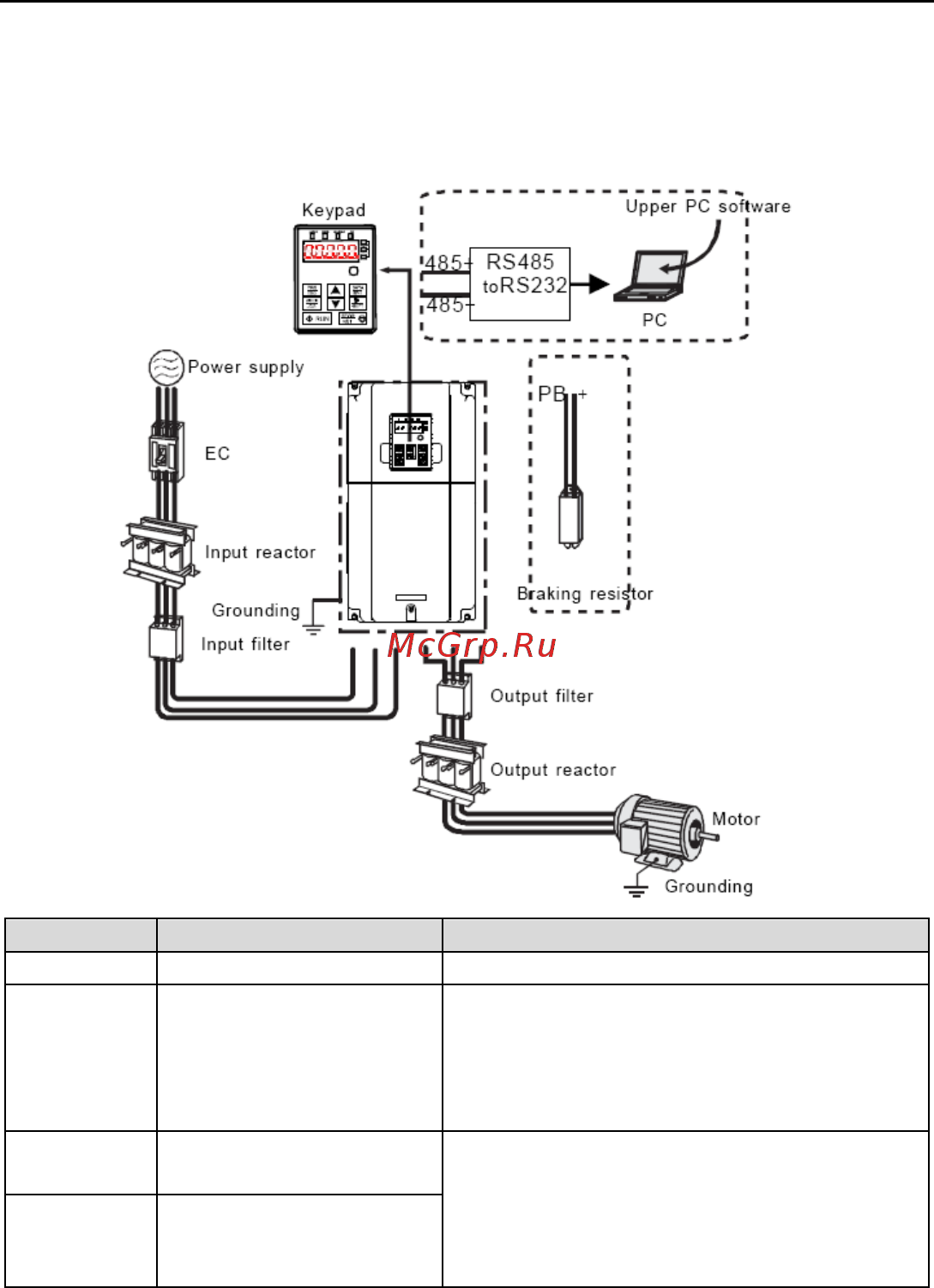

C.1 Переферийный монтаж
Ниже приводится периферийный монтаж для ПЧ серии Goodrive100.
Рисунок Наименование Описание
Cables/Кабели Устройство для передачи электронных сигналов
Breaker/Автоматический
выключатель
Предотвратить от поражения электрическим током
и защита кабелей системы и блока питания от
перегрузки по току при возникновении короткого
замыкания.
Input reactor/
Входной реактор
Эти устройство используется для улучшения
коэффициента мощности ПЧ и контроль высших
гармоник тока.
ПЧ мощностью от 37кВт могут оснащаться DC
реактором.
DC reactor/ DC реактор
